3 Управление И Индикация
BU 0700 RU
Мы оставляем за собой право на технические изменения 45

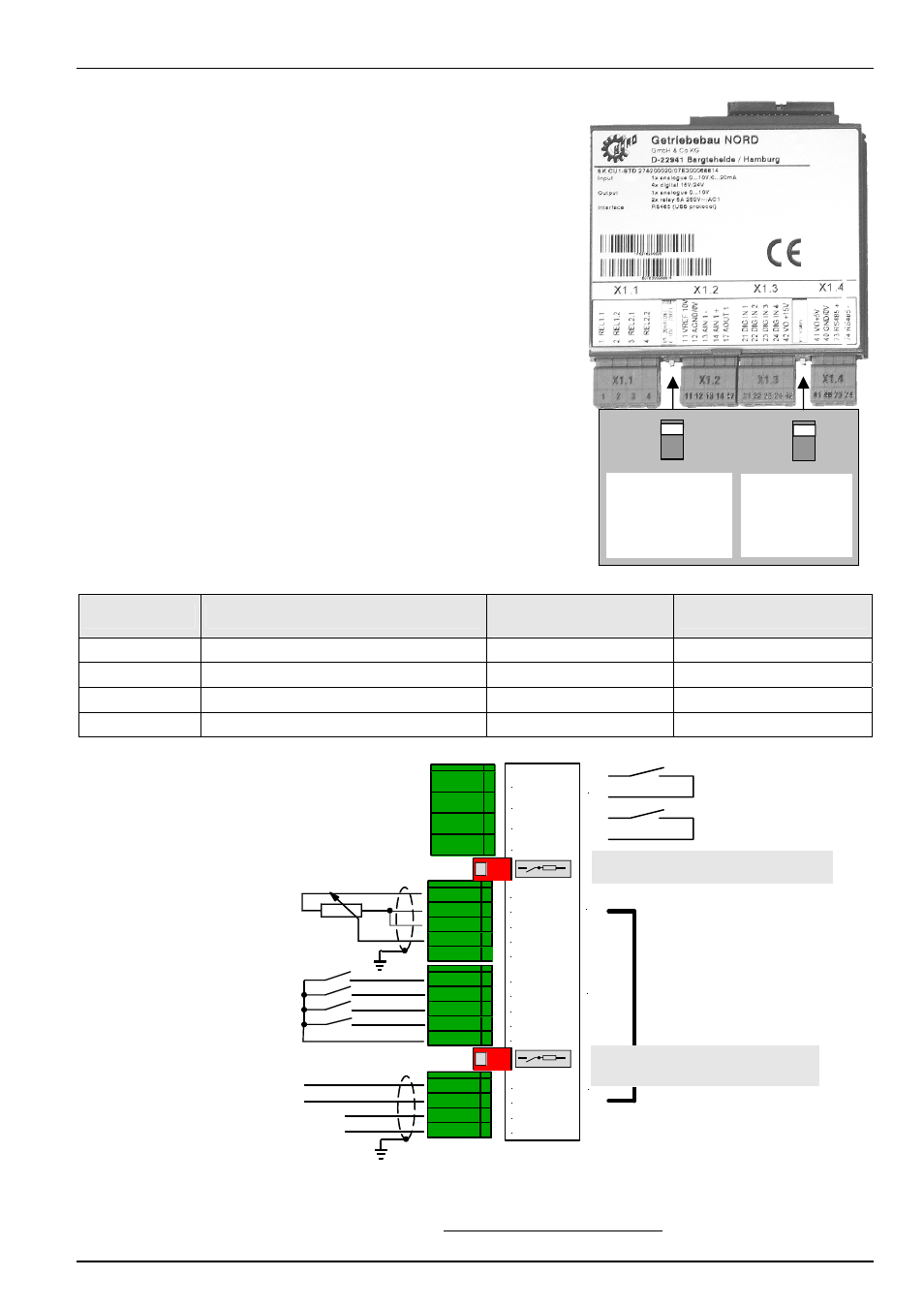

3.2.2 Standard I/O
(SK CU1-STD, Option)
Интерфейс заказчика (Customer Unit) стандартный вход\выход
предлагает достаточное количество управляющих клемм для
большинства применений и полностью сопоставим по клеммам с
NORDAC vector mc.
Имеется 1 дифференцированный аналоговый вход и 4 цифровых
входа
для
управления
регулятором.
Аналоговый
может
обрабатывать сигналы от 0...10В или 0...20мA , или. 4...20мA
(через
подключение
полного
сопротивления
нагрузки
трансформатора тока) .
Аналоговый выход позволяет передавать текущие рабочие
параметры на индикатор или управляющую систему. Выходной
сигнал масштабируется и охватывает область напряжения от
0...10В.
С помощью 2 контактов реле можно управлять торможением или
посылать предупреждение на другую систему.
С помощью интерфейса RS485 можно управлять подключенным
регулятором и программировать его С помощью NORD CON
программного обеспечения можно тестировать функции регулятора
После программирования можно сохранить все наборы данных в
качестве файла.
Штекер
Функции
Макс. поперечное
сечение
Параметры
X1.1
Выходные реле 1,5
мм
2
P434 ... P443
X1.2
Аналоговые сигналы ВКЛ / ВЫКЛ 1,0
мм
2
P400 ... P419
X1.3
Цифровые входы 1,0
мм
2
P420 ... P423
X1.4
Сигналы шин / Напряжение питания 1,0
мм
2
P507 ... P513
74 RS485 -
X1
.1
X1
.2
X1
.3
X1
.4
11 VREF 10V
12 AGND /0V
13 AIN1 -
14 AIN1 +
17 AOUT1
21 DIG IN 1
22 DIG IN 2
23 DIG IN 3
24 DIG IN 4
42 VO +15V
41 VO +5V
40 GND /0V
73 RS485 +
01 REL1.1
02 REL1.2
03 REL2.1
04 REL2.2
Указание: Все управляющие напряжения основываются на общем начальном потенциале!
Потенциалы AGND /0В и GND /0В связаны внутри прибора.
Максимальная сумма токов 5/15В составляет 300мA!
Контакт без потенциала или
выход SPS: 7,5...33В
(низкий = 0...3,5Вольт)
Дифференц.вход 0...10В
0...20мA
Напряжение питания: 5В
RS485 (USS протокол)
Напряжение питания 5В
дляParameterBox, p-box
или термистора двигателя
Цифровые входы:
DIG IN 1 = направо
DIG IN 2 = налево
DIG IN 3 = набор параметров
DIG IN 4 = постоянная частота
Выходные реле:
макс. 2,0A
28В DC /230В AC
U
REF
= 10В / I
max
= 10 мA
Аналоговый выход SPS: 0...10В
или потенциометр: 2...10k
Ω
Напряжение питания: 15В
Нагрузочное сопротивление для
интерфейса RS 485 (120
Ω
)
Полное сопротивление нагрузки для
0/4...20мA аналогов.вход(250
Ω
)
U/I-
переключение
аналогов.вход,
250
Ω
ON = ток, OFF =напряж.
Нагрузочное
сопротивление
RS 485
120
Ω
OFF
ON
OFF
ON
