NORDAC SK 700E Руководство по эксплуатации
44
Мы оставляем за собой право на технические изменения BU
0700
RU

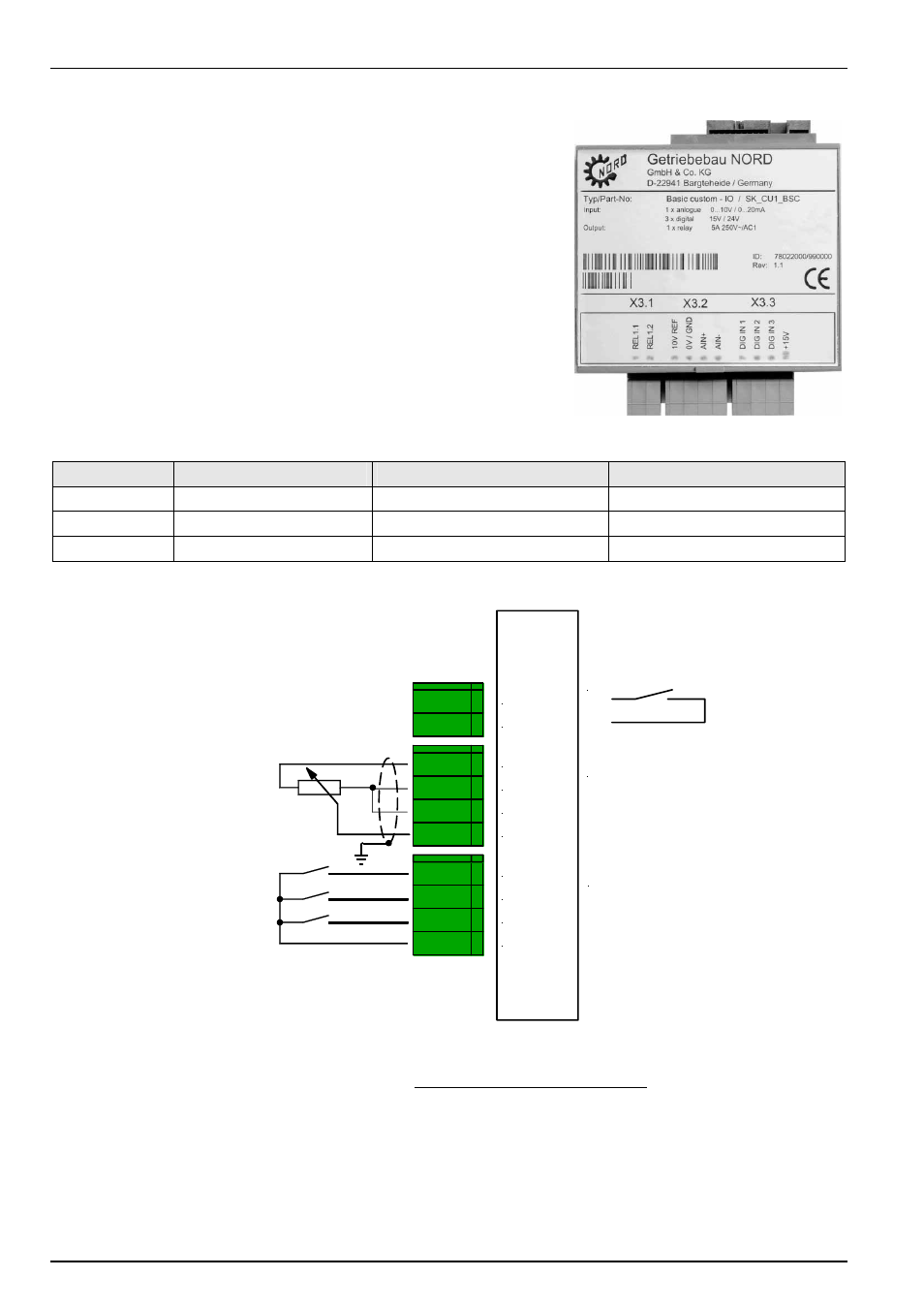

3.2.1 Базовый вход/выход
(SK CU1-BSC, опция)
Интерфейс заказчика (Customer Unit) базовый вход\выход
предлагает достаточное количество управляющих клемм для
простых заданий управления , а также выгодное по цене решение в
случае замены.
Имеется 1 аналоговый вход и 3 цифровых входа для управления
регулятором. Дифференцированный аналоговый вход может
обрабатывать позитивные сигналы 0...10В.
Через контакт реле можно управлять торможением или посыалть
предупреждение на другую систему. В общем имеется 13 различных
функций реле.
Штекер
Функции
Макс. поперечное сечение
Параметры
X3.1
Выходные реле 1,5
мм
2
P434 ... P436
X3.2
Аналоговый вход 1,5
мм
2
P400 ... P408
X3.3
Цифровые входы 1,5
мм
2
P420 ... P422
Указание: Все управляющие напряжения основываются на общем начальном потенциале!
Потенциалы AGND /0В и GND /0В связаны внутри прибора.
Максимальная сумма токов 5/15В составляет 300мA!
Контакт без потенциала или
выход SPS: 7,5...33В
(низкий = 0...3,5В)
Дифференц.вход 0...10 В
X3
.1
X3
.2
X3
.3
01 REL1.1
02 REL1.2
11 VREF 10V
12 AGND /0V
13 AIN1 -
14 AIN1 +
21 DIG IN 1
22 DIG IN 2
23 DIG IN 3
42 VO +15V
Цифровые входы:
DIG IN 1 = направо
DIG IN 2 = налево
DIG IN 3 = набор параметров b
Выходн.реле:
макс. 2,0A
28В DC /230 В AC
U
REF
= 10 В / I
max
= 10 мA
0В, gnd
Напряжение питания:
15В, макс. 300мA
Аналоговый выход SPS: 0...10В
или потенциометр: 2...10k
Ω
