NORDAC SK 700E Руководство по эксплуатации
38
Мы оставляем за собой право на технические изменения BU
0700
RU
GND
RTS
6
1
5
9
+5В
A- данные
B- данные

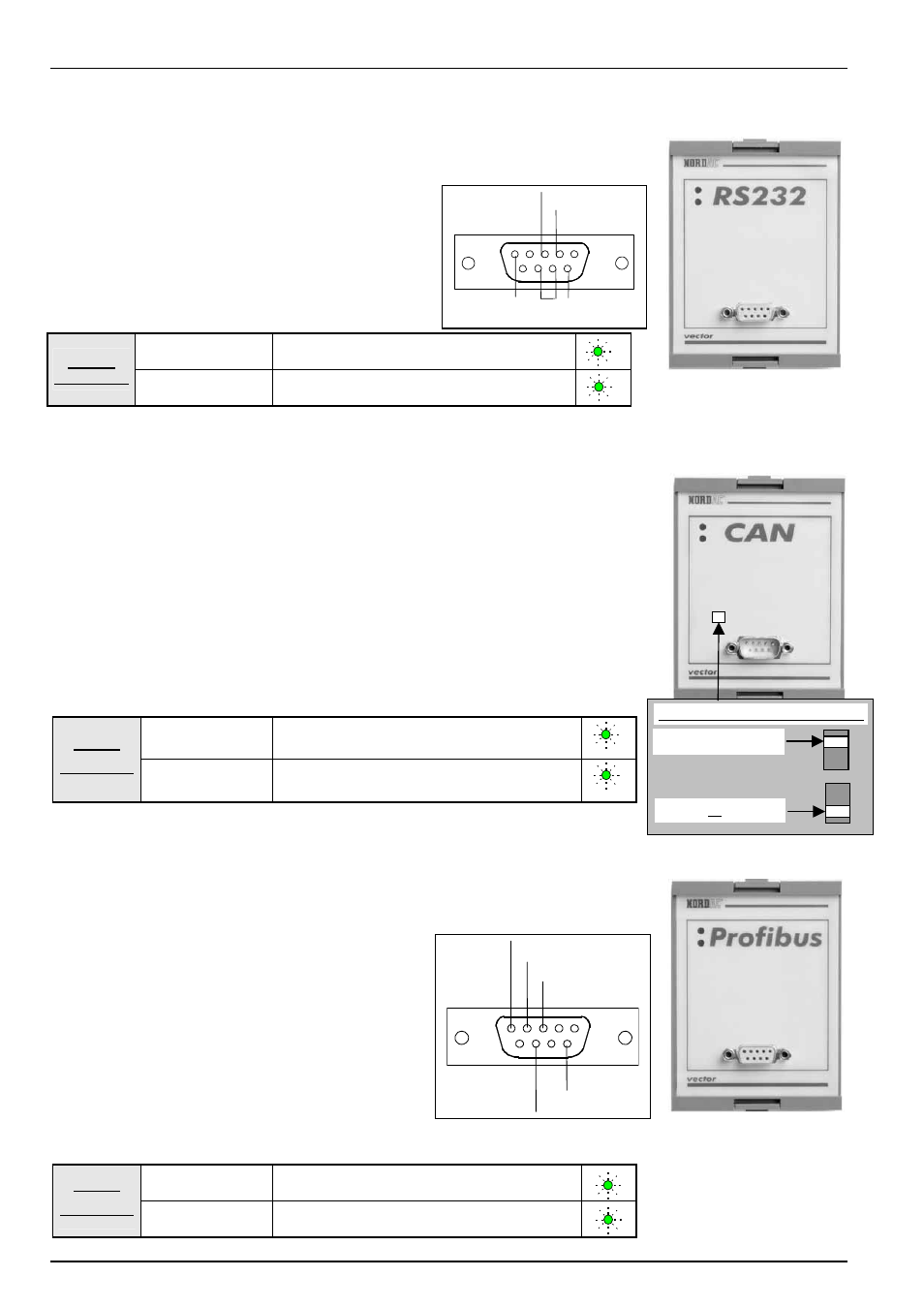

3.1.7 RS 232 Box
(SK TU1-RS2, опция)
Технологический модуль RS 232 осуществляет простейшее соедиение (кабель:
RS 232,T. Nr. 78910030) NORDAC SK 700E с ПК (серийный интерфейс).
Связь между ПК и регулятором может происходить
с помощью программного обеспечения NORD CON
(Windows).
С помощью этого интерфейса можно управлять
подключенным регулятором и задавать его
параметры. Можно провести простой тест функций
регулятора , после задания параметров можно
сохранить набор данных как файл.
3.1.8 Модуль CANbus
(SK TU1-CAN, опция)
Интерфейс CANopen на регуляторе N O R D A C позволяет задать параметры и
управлять устройством согласно спецификации CANopen 2.0A и 2.0B. На шину
можно подключить до 512 участников. Нагрузочное сопротивление встроено и
может быть подключено.
Скорость передачи сообщений устанавливается от 10кБод до 500кБод.
Встроенные в
протокол CANbus распознавание ошибок позволяет осуществить полное
использование шин и обеспечить защиту данных.
Подробную информацию см. в руководстве по эксплуатации BU 0030 или
свяжитесь с поставщиком.
CAN_TxD
(зеленый)
Обмен данными на передающей линии
Статус
светоидов
CAN_RxD
(зеленый)
Обмен данными на принимающей линии
3.1.9 Profibus модуль
(SK TU1-PBR, опция)
С помощью Profibus можно обмениваться большим числом различных данных
автоматизированных приборов. АСУ, ПК, приборы управления и контроля могут
коммуницировать через 1 шину.
Обмен данными установлен в DIN 19245 Часть 1
и 2, специфические расширения в Части 3 этого
нормативного
акта.
В
ходе
европейской
стандартизации
шин Profibus включен
в
европейскую норму по полям pr EN 50170.
Нагрузочное сопротивление для последнего
участника находится в стандартном штекере
Profibus.
Подробную информацию см. в руководстве по
эксплуатации BU 0020 или свяжитесь с
поставщиком.
TxD (зеленый)
Обмен данными на передающей линии
Статус
светоидов
RxD (зеленый)
Обмен данными на принимающей линии
TxD (зеленый)
Обмен данными на передающей линии
Статус
светоидов
RxD (зеленый)
Обмен данными на принимающей линии
RXD
0В
TXD
6
1
5
9
5В
Нагрузочное сопротивление
не включено
включеноt
