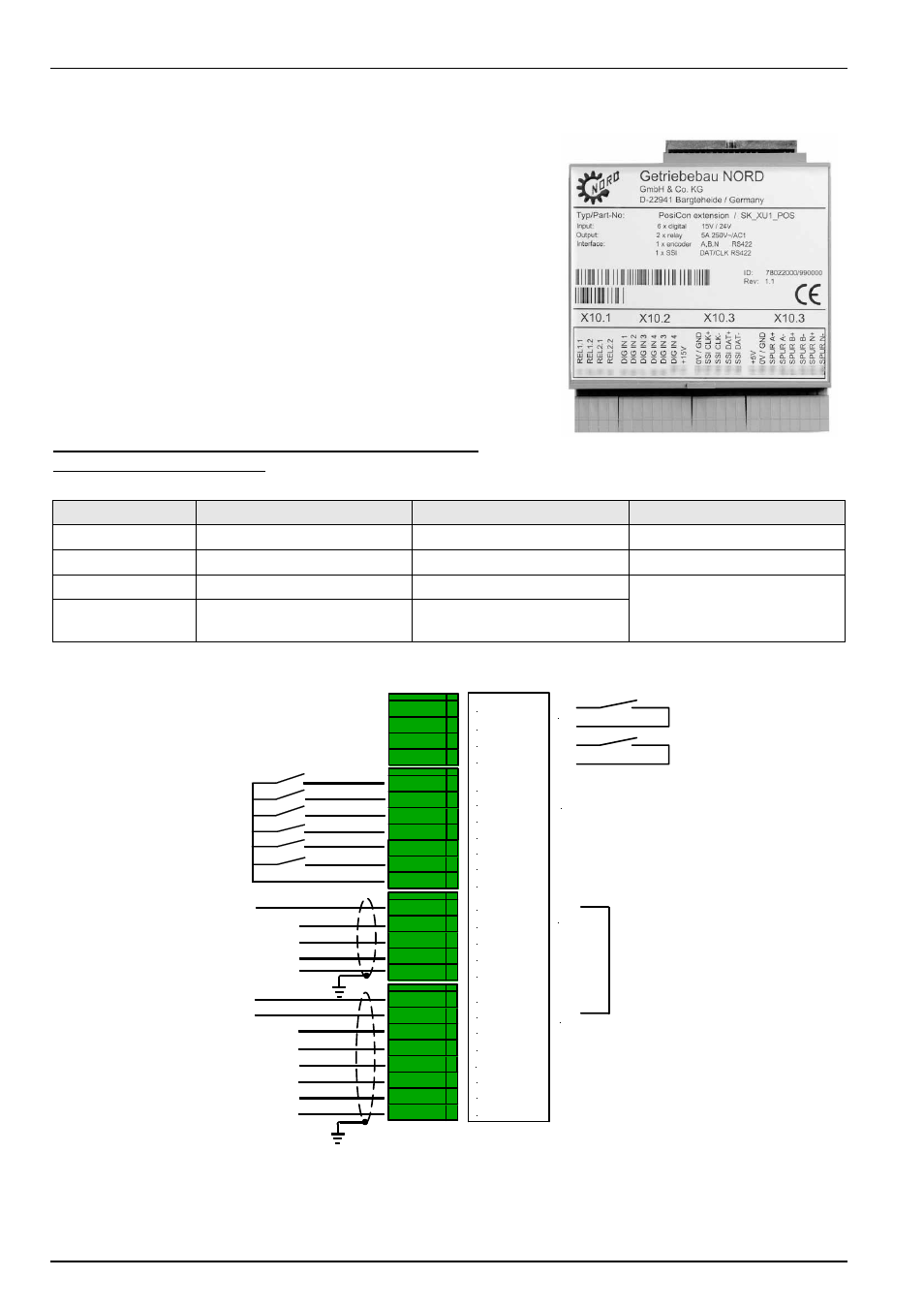

3.3.1 PosiCon вход/выход
(SK XU1-POS, опция)
Специальное расширение (EXtension Unit) PosiCon вход/выход –
это встроенное в регулятор управление плзиционированием.
Заранее запрограммированные позиции запускаются с помощью
рассчета пути точно и динамично.
Задание позиции происходит с помощью инкрементного датчика
или датчика абсолютных значений
Установка датчика может происходит на двигателе или на грузе,
преобразование устанавливается свободно.
Указание: Подробнее
см.в
специальном
руководстве
BU 0710.
Максимальное поперечное сечение подключения
управляющей проводки:
Штекер
Функции
Макс. поперечное сечение Параметр
X10.1
Выходные реле 1,0
мм
2
P624 ... P629
X10.2
Цифровые входы 1,0
мм
2
P617 ... P623
X10.3 SSI
вход 1,0
мм
2
X10.4
Вход инкрементного
датчика
1,0 мм
2
P605 ... P609
УКАЗАНИЕ: Все управляющие напряжения основываются на общем начальном потенциале!
Потенциалы AGND /0В и GND /0В связаны внутри прибора.
Макс. допустимая нагрузка тока всех источников тока = 300мA
Контакт без потенциала или
выход SPS: 7,5 ... 33В
Цифровые входы:
DIG IN 7 до12
для позиционирования
Напряжение питания:
5В,
∑ макс. 300мA
Вход датчика абсолют.значений:
SSI
Вход инкрементного датчика:
TTL, RS 422, макс. 250кГц
500 – 8192 импульс./обороты
Напряжение питания:
15В,
∑ макс. 300мA
27 DIG IN 7
28 DIG IN 8
29 DIG IN 9
30 DIG IN 10
31 DIG IN 11
40 GND /0V
63 SSI1 CLK+
64 SSI1 CLK-
65 SSI1 DAT+
66 SSI1 DAT-
41 VO +5V
40 GND /0V
51 ENC1 A+
52 ENC1 A-
05 REL3.1
06 REL3.2
07 REL4.1
08 REL4.2
X1
0.1
X1
0.2
X1
0.3
X1
0.4
32 DIG IN 12
42 VO +15V
53 ENC1 B+
54 ENC1 B-
55 ENC1 N+
56 ENC1 N-
Выходные реле:
макс. 2,0A
28В DC /230 В AC
