3 Управление И Индикация
BU 0700 RU
Мы оставляем за собой право на технические изменения 39

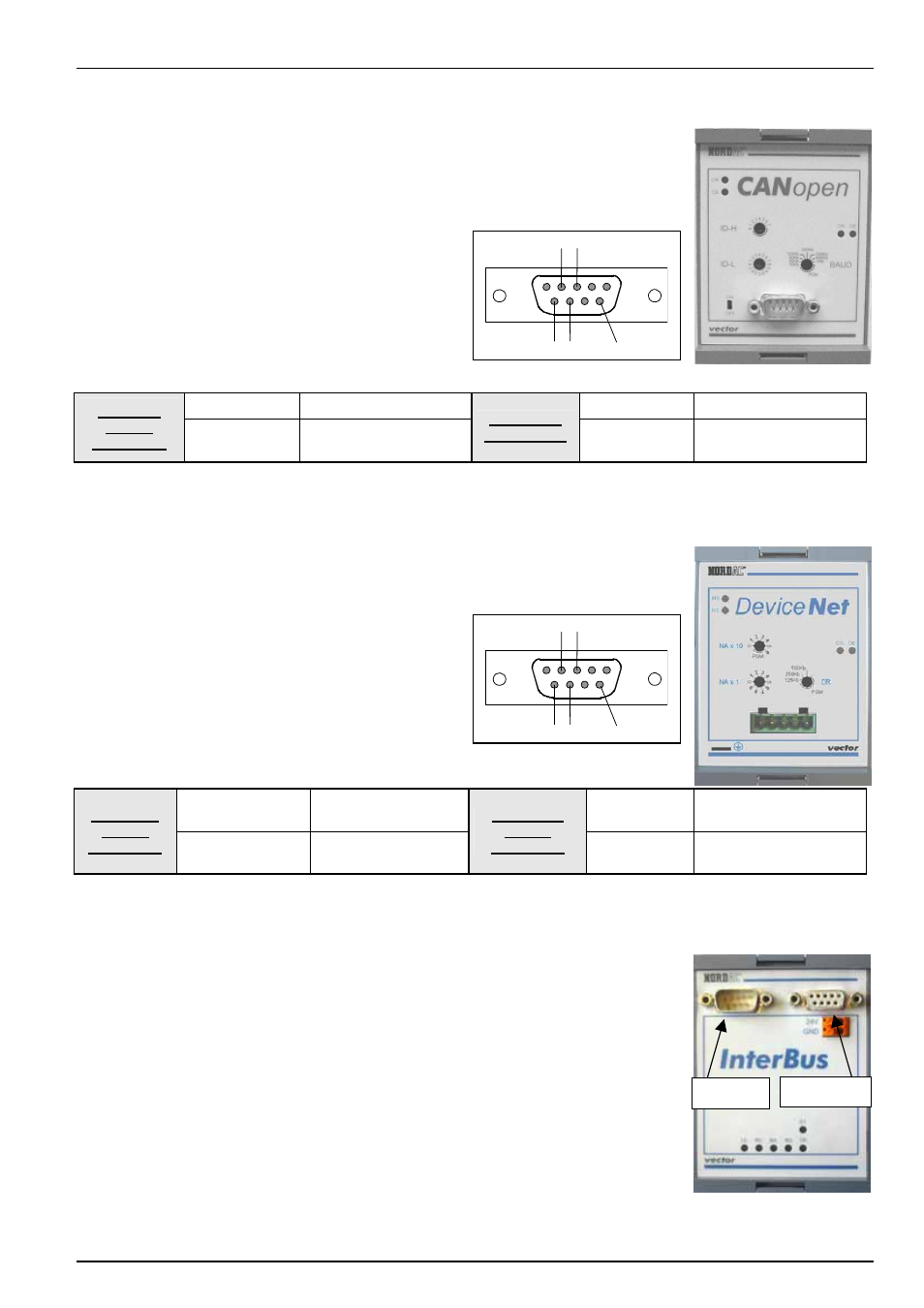

3.1.10 Модуль CANopen Bus
(SK TU1-CAO, опция)
Интерфейс CANopen на регуляторе N O R D A C позволяет задать параметры и
управлять устройством согласно спецификации CANopen.
На шину можно подключить до 127 участников. Нагрузочное сопротивление
встроено и может быть подключено.
Скорость передачи сообщений (10кБод и 500кБод)
и адреса шин устанавливаются с помощью
кодирующего переключателя или соответствующих
параметров.
Подробную информацию см. в руководстве по
эксплуатации
BU 0060
или
свяжитесь
с
поставщиком.
3.1.11 Модуль DeviceNet
(SK TU1-DEV, опция)
DeviceNet это открытый коммуникационный профиль для промышленных систем
автоматизации. Он основывается на системе шин CAN.
На шину можно подключить до 64 участников.
Скорость передачи сообщений (125, 250, 500
кбит/сек) и адреса шин устанавливаются с
помощью
кодирующего
переключателя
или
соответствующих параметров.
Подробную информацию см. в руководстве по
эксплуатации
BU 0080
или
свяжитесь
с
поставщиком.
MS
(красный/зеленый)
Статус режима DS
(зеленый)
Состояние элементов
DeviceNet
Статус
светоидов
CE
(красный/зеленый)
Статус сети
Элементы
Статус
светоидов
DE (красный)
Ошибка элементов
3.1.12 InterBus Modul
(SK TU1-IBS, опция)
С помощью InterBus можно подключить до 256 участников различных
автоматизированных приборов, обмениваться данными. АСУ, ПК, приборы
управления и контроля могут коммуницировать через 1 шину.
Преобразователь NORDAC является удаленным участником шины. Широта
данных является вариативной (3 слова; 5 слов), при скорости передачи данных
500кбит/сек
(дополнительно
2мбит/сек).
Дополниетльное
нагрузочное
сопротивление не обязательно , тем не менее встроено. Адресация происходит
автоматически через физическое подключение участников.
Требуется внешнее выходное питание 24В непрерывного режима работы шин .
Подробную информацию см. в руководстве по эксплуатации BU 0070 или
свяжитесь с поставщиком.
CR (зеленый) CANopen
светоид ВКЛ DR
(зеленый)
Состояние элементов
CANopen
Статус
светоидов
CE (красный)
CANopen светоид
ОШИБКА
Элементы
Status LEDs
DE (красный)
Ошибка элементов
IBS-OUT
IBS-IN
GND
CAN_L
9
5
1
6
GND
CAN_N
24В в
GND
CAN_L
9
5
1
6
GND
CAN_N
24В в
