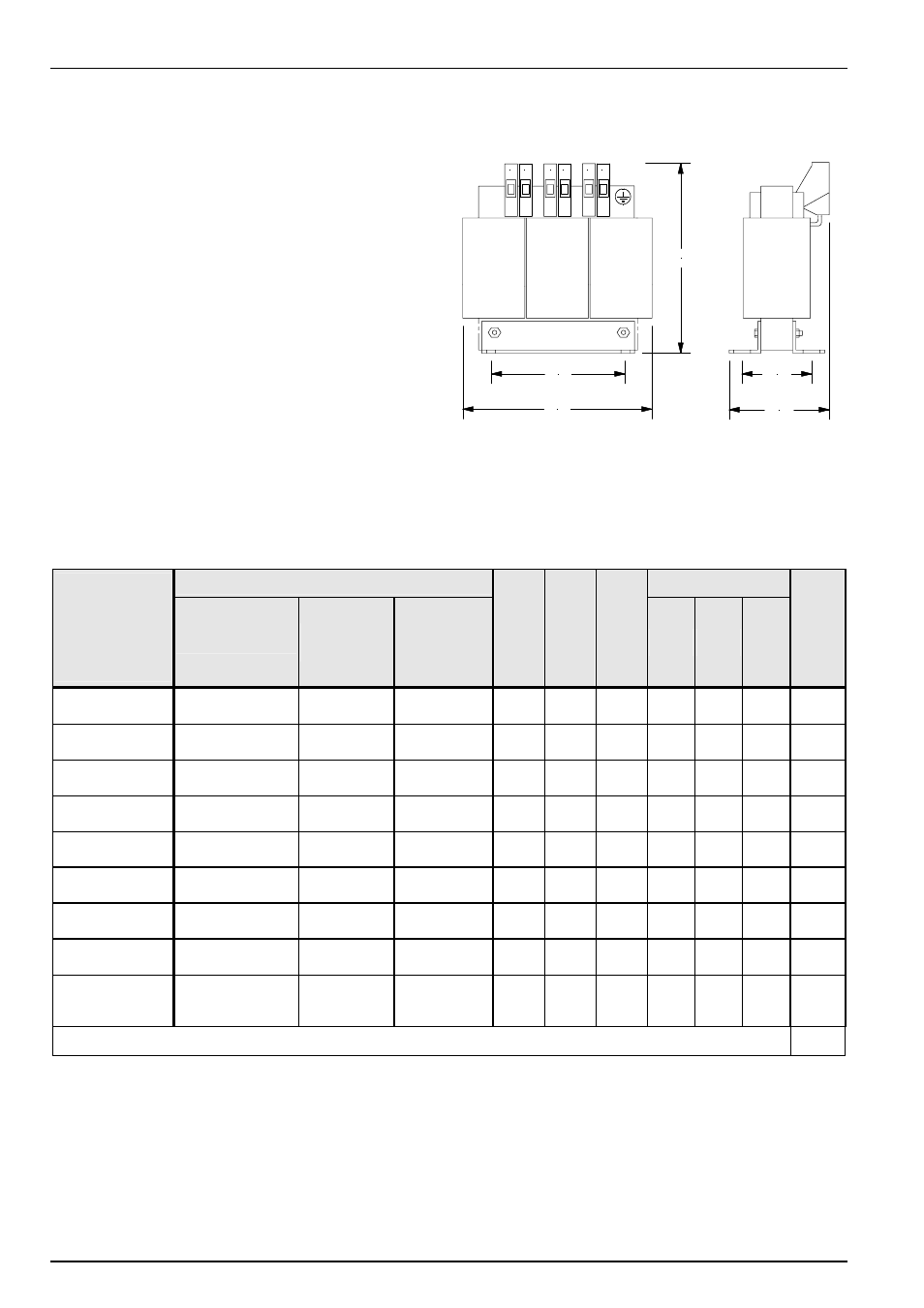

2.5 Сетевой дроссель (комплектующая)
Для снижения поступающей с входной стороны
гармоники
тока
можно
закольцевать
дополнительную индуктивность в сетевую подводку
регулятора.
Эти дроссели специально предназначены для
максимального напряжения подключения 460В при
50/60Гц.
Степень защиты дросселей соответствует IP20 или
IP00 , поэтому их нужно устанавливать в
распределительный шкаф.
Для преобразователя с мощностью выше 45 кВт
рекомендуется сетевой дроссель, чтобы избежать
возможных неблагоприятных влияний приборовдруг
на друга. Кроме того, заметно снижаются скачки
напряжения сети.
Входной дроссель 3 x 380 - 460 В
Детали: крепеж
Тип
преобразовате
ля
NORDAC
SK 700E
Тип
Установивш
ийся ток
Индуктивнос
ть
L1
B1
T
L2
B2
Установка
Подклю
ч
ение
1.5 ... 2.2 кВт
SK CI1-460/6-C
6 A
3 x 4.88 мГн 125 71 140 100 55 M4 4
3.0 ... 4.0 кВт
SK CI1-460/11-C
11 A
3 x 2.93 мГн 155 84 160 130 56.5 M6 4
5.5 ... 7.5 кВт
SK CI1-460/20-C
20 A
3 x 1.47 мГн 190 98 191 170 57.5 M6 10
11 ... 18.5 кВт
SK CI1-460/40-C
40 A
3 x 0.73 мГн 190 118 191 170 77.5 M6 10
22 ... 30 кВт
SK CI1-460/70-C
70 A
3 x 0.47 мГн 230 124 290 180 98 M6 35
37 ... 45 кВт SK CI1-460/100-C
100 A
3 x 0.29 мГн 230 148 290 180 122 M6 50
55 ... 75 кВт SK CI1-460/160-C
160 A
3 x 0.18 мГн 299 189 352 240 105 M8 95
90 ... 132 кВт SK CI1-460/280-C
280 A
3 x 0.10 мГн 300 210 320 224 107 M8 150
160 кВт SK CI1-460/350-C
350 A
3 x 0.084 мГн
300 190 270 224 107 M8
CU-
шина
Все размеры в мм
[мм
2
]
T
L2
L1
1
3
4
2
5
6
B1
B2
