NORDAC SK 700E Руководство по эксплуатации
10
Мы оставляем за собой право на технические изменения BU
0700
RU

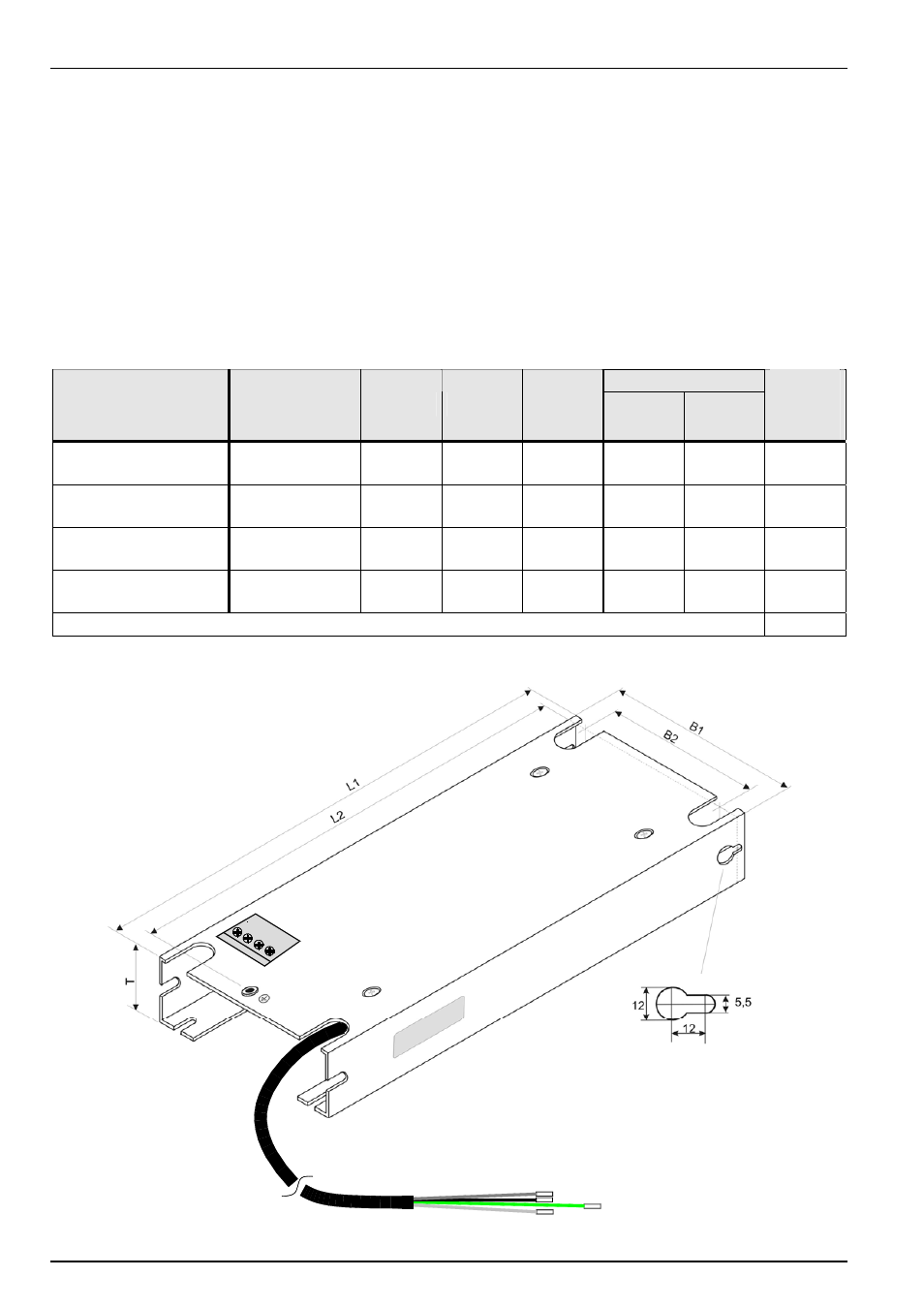

2.3 UB- сетевой фильтр до 22кВт (комплектующая)
Для повышения уровня помехоустойчивости (класс B согласно EN 55011) можно закольцевать
дополнительный внешний сетевой фильтр в сетевую подводку регулятора.
При подключении сетевого фильтра нужно учитывать „Указания по проводному монтажу“ Гл. 2.9 и
„Электромагнитную совместимость“ Гл. 8.3. В особенности необходимо следить за тем, чтобы частота
импульсов была установлена на стандартное значение (P504 = 4/6кГц), чтобы не была превышена макс.
длина кабеля двигателя (30м) и использовался экранированный кабель.
Подключение к сети происходит через винтовые клеммы на нижнем конце фильтра. Подключение
регулятора происходит через неподвижно установленный кабельподходящей длины (250-330мм).
Фильтр нужно разместить как можно ближе к регулятору, его можно использовать как пристроенный снизу
компонент или компонент Book Size (формат книги).
Детали: крепеж
Тип преобразователя
Тип фильтра
L1
B1
T
L2
B2
Поперечн
ый разрез
подключе
ния
SK 700E-151-340-A …
SK 700E-401-340-A
SK LF1-460/14-F
281 121 48 269 100 4
SK 700E-551-340-A
SK 700E-751-340-A
SK LF1-460/24-F
331 121 58 319 100 4
SK 700E-112-340-A
SK 700E-152-340-A
SK LF1-460/45-F
386 165 73 373 140 10
SK 700E-182-340-A
SK 700E-222-340-A
SK LF1-460/66-F
431 201 83 418 172 16
Все размеры в мм
мм
2
L1 L2
L3 P
E
