2.7 UB тормозное сопротивление (комплектующая)
При динамическом торможении (снижении частоты) трехфазного двигателя электрическая энергия
поступает обратно на преобразователь. Чтобы избежать выключения из-за повышенного напряжения
регулятора, встроенный тормозной переключатель может преобразовывать энергию в тепло через
подключение внешнего тормозного сопротивления.
При мощности регулятора до 7,5кВт может быть установлено стандартное сопротивление с нижним
монтажом (UB), которое может быть дополнительно оснащено терморегулятором .
При высоких мощностях регулятора это исполнение невозможно.
В таком случае может быть установлено
тормозное сопротивление с шасси-блоком
(Гл. 2.8).
2.7.1 Электрические данные UB- Тормозное сопротивление (ТС)
Тип преобразователя
Тип сопротивления
Сопротивлени
е
Длительная
мощность
(приблизит.)
*) Импульсная
мощность
(приблизит.)
Присоединяема
я мощность,
500 мм
SK 700E-151-340-A …
SK 700E-301-340-A
SK BR1-200/300-F
200
Ω
300 Вт 3
кВт
2 x 0.75
мм
2
SK 700E-401-340-A
SK BR1-100/400-F
100
Ω
400 Вт 4
кВт
2 x 0.75
мм
2
SK 700E-551-340-A
SK 700E-751-340-A
SK BR1- 60/600-F
60
Ω
600 Вт 7
кВт
2 x 0.75
мм
2
*) допустимо, в зависимости от применения, макс. 5% ED

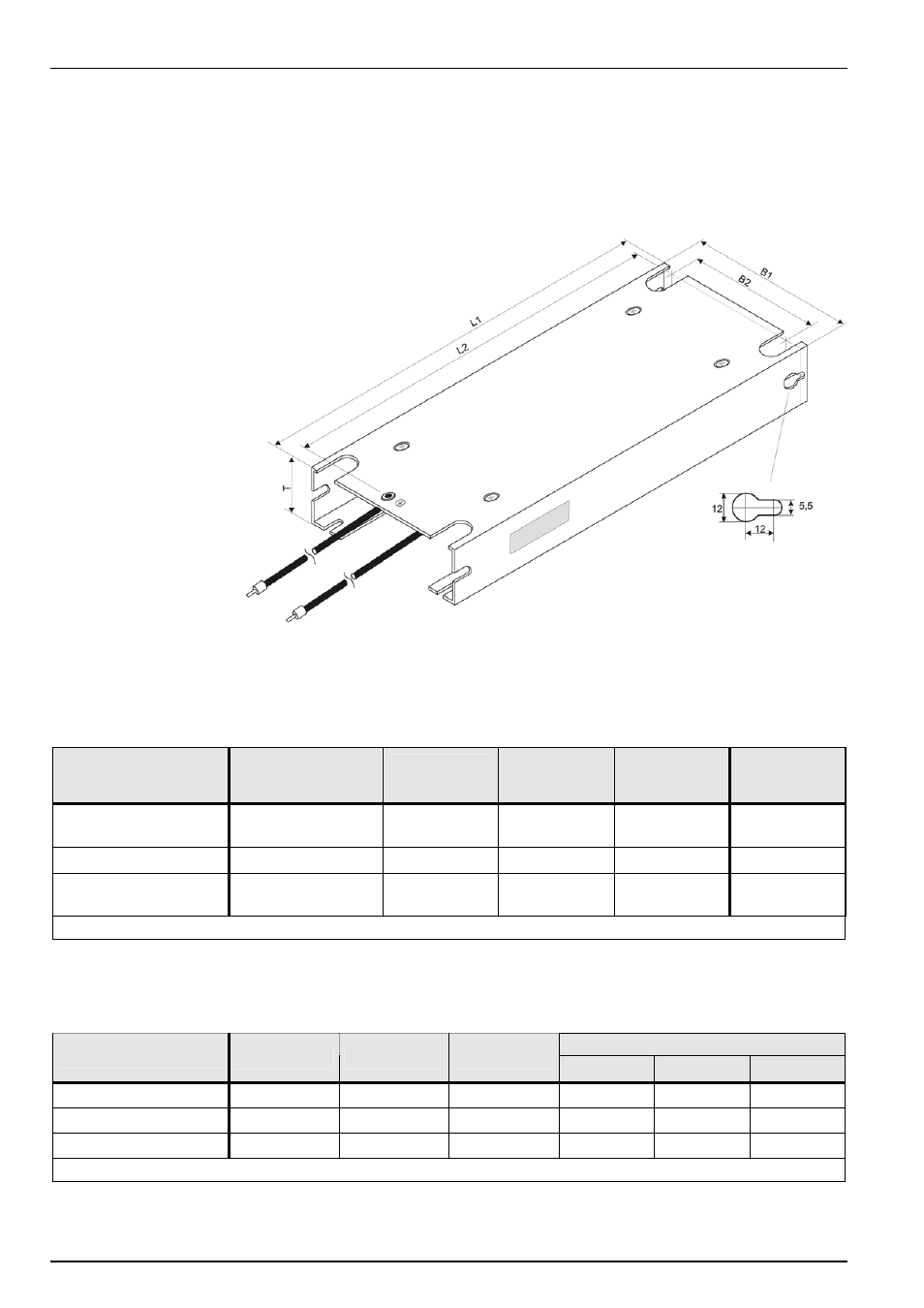

2.7.2 Размеры UB- ТС
Присоединительные размеры
Тип сопротивления
L1
B1
T
L2
B2
∅
SK BR1-200/300-F
281 121 48 269
100
5.2
SK BR1-100/400-F
281 121 48 269
100
5.2
SK BR1- 60/600-F
331 121 48 319
100
5.2
Все размеры в мм
