3 Управление И Индикация
BU 0700 RU Мы оставляем за собой право на технические изменения 49

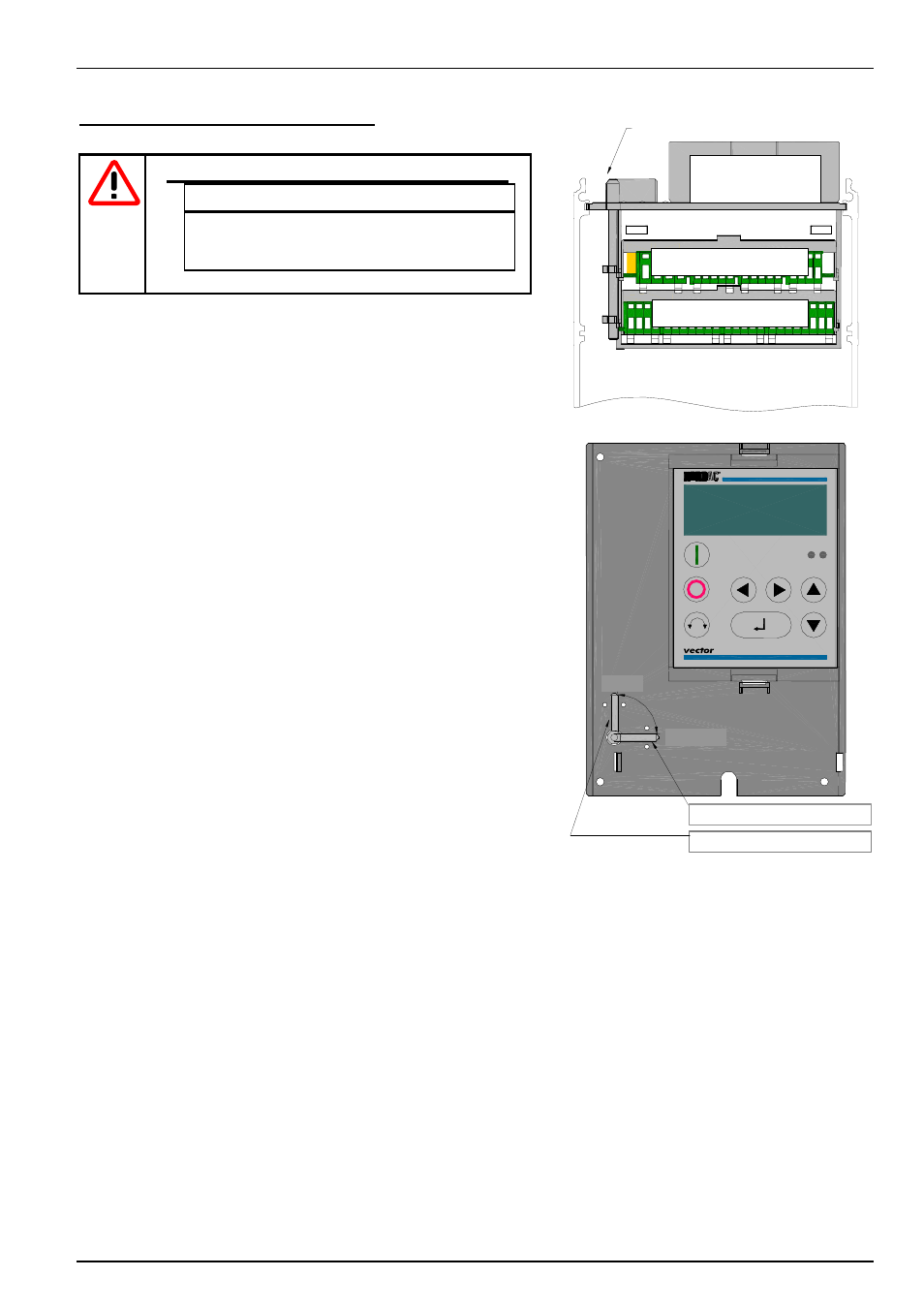

Монтаж специальных расширений
УКАЗАНИЕ
Установка должна проводиться
квалифицированным персоналом при
соблюдении указаний по безопасности.
1. Отключить напряжение, учитывая время ожидания.
2. Снять крышку с блока подключения, отвинтив 2 болта
и поднять крышку прибора или снять.
3. Рычаг ступора установить в положение „open“.
4. Легким нажатием установить специальное раширение
заказчика в направляющий рельс до фиксации.
5. Рычаг ступора установить в положение „closed“.
6. Снять штекер подключения нажатием деблокировки и
произвести соответствующее подключение. Установить
штекер до фиксации.
7. Установить все крышки на место.
Плата интерфейса
Стопор
CLOSED
OPEN
Ступор закрыт
Ступор открыт
Технологический
модуль
Спец.расширение
