NORDAC SK 700E Руководство по эксплуатации
18
Мы оставляем за собой право на технические изменения BU
0700
RU
2.10.2 Подключение сети (PE/L1/L2/L3)
Со стороны входа в сеть для преобразователя не нужно
особых мер защиты, рекомендуется обычная защита
сети (см. Технические данные) и защита главного
выключателя.
Поперечные сечения подключаемых клемм:
SK 700E-151-340-A ...
SK 700E-751-340-A
VDE
4мм²
UL/CSA
(AWG
24-10)
SK 700E-112-340-A ...
SK 700E-152-340-A
VDE
10 мм ²
UL/CSA
(AWG
22-8)
SK 700E-182-340-A ...
SK 700E-222-340-A
VDE
25 мм ²
UL/CSA
(AWG
16-4)
SK 700E-302-340-O ...
SK 700E-372-340-O
VDE
35 мм ²
(PE- клеммы = 16 мм
2
) UL/CSA
(AWG
2)
SK 700E-452-340-O ...
SK 700E-752-340-O
VDE
25-50 мм ²
UL/CSA
(AWG
4-0)
SK 700E-902-340-O ...
SK 700E-163-340-O
VDE
50-150 мм ²
(PE- клеммы = 35-95 мм
2
) UL/CSA (AWG
0-300
MCM)
Указание: Использование этого преобразователя в сети IT невозможно даже при незначительных
изменениях. Свяжитесь с Вашим поставщиком.
2.10.3 Кабель двигателя (U/V/W/PE)
Общая длина кабеля двигателя не должна быть длиннее 150м (см.также Гл. 1.1 ). Если используется
экранированный кабель или металлический канал кабеля хорошо заземлен, то не должна превышаться
длина 50м. При большей длине кабеля необходимо установить дополниельные выходные дроссели.
При работе нескольких двигателей общая длина кабеля выводится из суммы отдельных длин кабелей.
если сумма слишком большая, необходимо использовать выходной дроссель на каждый кабель двигателя.
Поперечные сечения подключаемых клемм:
SK 700E-151-340-A ... SK 700E-751-340-A
VDE
4 мм ²
UL/CSA
(AWG
24-10)
SK 700E-112-340-A ... SK 700E-152-340-A
VDE
10 мм ²
UL/CSA
(AWG
22-8)
SK 700E-182-340-A ... SK 700E-222-340-A
VDE
25 мм ²
UL/CSA
(AWG
16-4)
SK 700E-302-340-O ... SK 700E-372-340-O
VDE
35 мм ²
(PE-
клеммы = 16 мм
2
) UL/CSA
(AWG
2)
SK 700E-452-340-O ... SK 700E-752-340-O
VDE
25-50 мм ²
UL/CSA
(AWG
4-0)
SK 700E-902-340-O ... SK 700E-163-340-O
VDE
50-150 мм ²
(PE-
клеммы = 35-95 мм
2
) UL/CSA
(AWG
0-300
MCM)

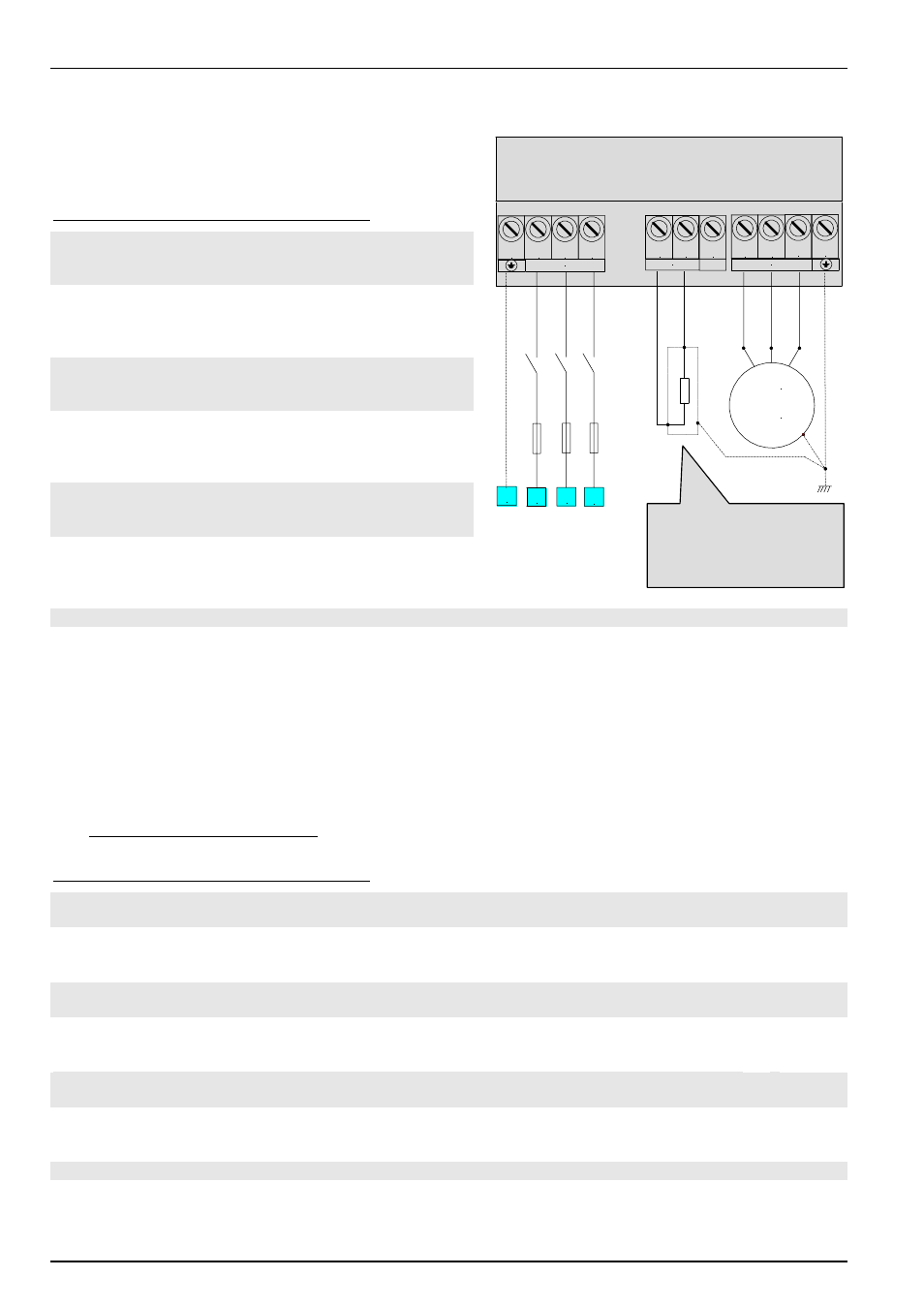

PE L1 L2 L3
M
3 ~
L3
L2
L1
PE
Input
+B -B
Brake
-DC
PE
W
U V
Output
Тормозное
сопротивление
дополнительно, Гл.
2.7/2.8
