3 Управление И Индикация
BU 0700 RU
Мы оставляем за собой право на технические изменения 21
3.1 Технологические модули
(Technology Unit, Опция)
Технологические модули устанавливаются на регулятор снаружи. Они служат для управления или задания
парамтеров регуляторов, или для индикации текущих рабочих значений.
Технологические
модули
(SK TU1-...)
Описание
Данные
Parameter Box
SK TU1-PAR
Dient der textgesteuerten Inbetriebnahme, Parametrierung,
Konfiguration und Steuerung des Umrichters.
Hintergrundbeleuchtetes Grafikdisplay.
6 языков
Сохраняет 5 наборов данных
Текстовая помощь
Control Box
SK TU1-CTR
Служит для ввода в эксплуатацию, задания параметров,
конфигурации и управления регулятором.
4 знака 7 сегментов СИД
индикация
Потенциометр
SK TU1-POT
Для управления приводов напрямую с преобразователя
Потенциометр 0 до 100%
Реверс клавиши Вкл/ Выкл
Модуль CANbus
SK TU1-CAN
Эта опция осуществляет управление SK 700E через
серийный порт CANbus.
Скорость передачи сообщений
: 500 КБит/сек
штекер: Sub-D 9
Модуль Profibus
SK TU1-PBR
Эта опция осуществляет управление SK 700E через
серийный порт Profibus DP.
Скорость передачи сообщений
: 1,5 Мбод
штекер: Sub-D 9
RS 232
SK TU1-RS2
Эта опция осуществляет задания параметров SK 700E
через серийный портRS 232, например, с ПК.
штекер: Sub-D 9
Модуль CANopen
SK TU1-CAO
Эта опция осуществляет управление SK 700E через
серийный порт CANbus, с протоколом CANopen
Скорость передачи сообщений
: bis 1 МБит/сек
штекер: Sub-D 9
Модуль DeviceNet
SK TU1-DEV
Эта опция осуществляет управление SK 700E через
серийный порт DeviceNet, с протоколом DeviceNet
Скорость передачи сообщений
: 500 КБит/сек
5 полюсные винтовые клеммы
Модуль InterBus
SK TU1-IBS
Эта опция осуществляет управление SK 700E через
серийный порт InterBus.
Скорость передачи сообщений
: 500 КБит/сек (МБит/сек)
штекер: 2 x Sub-D 9

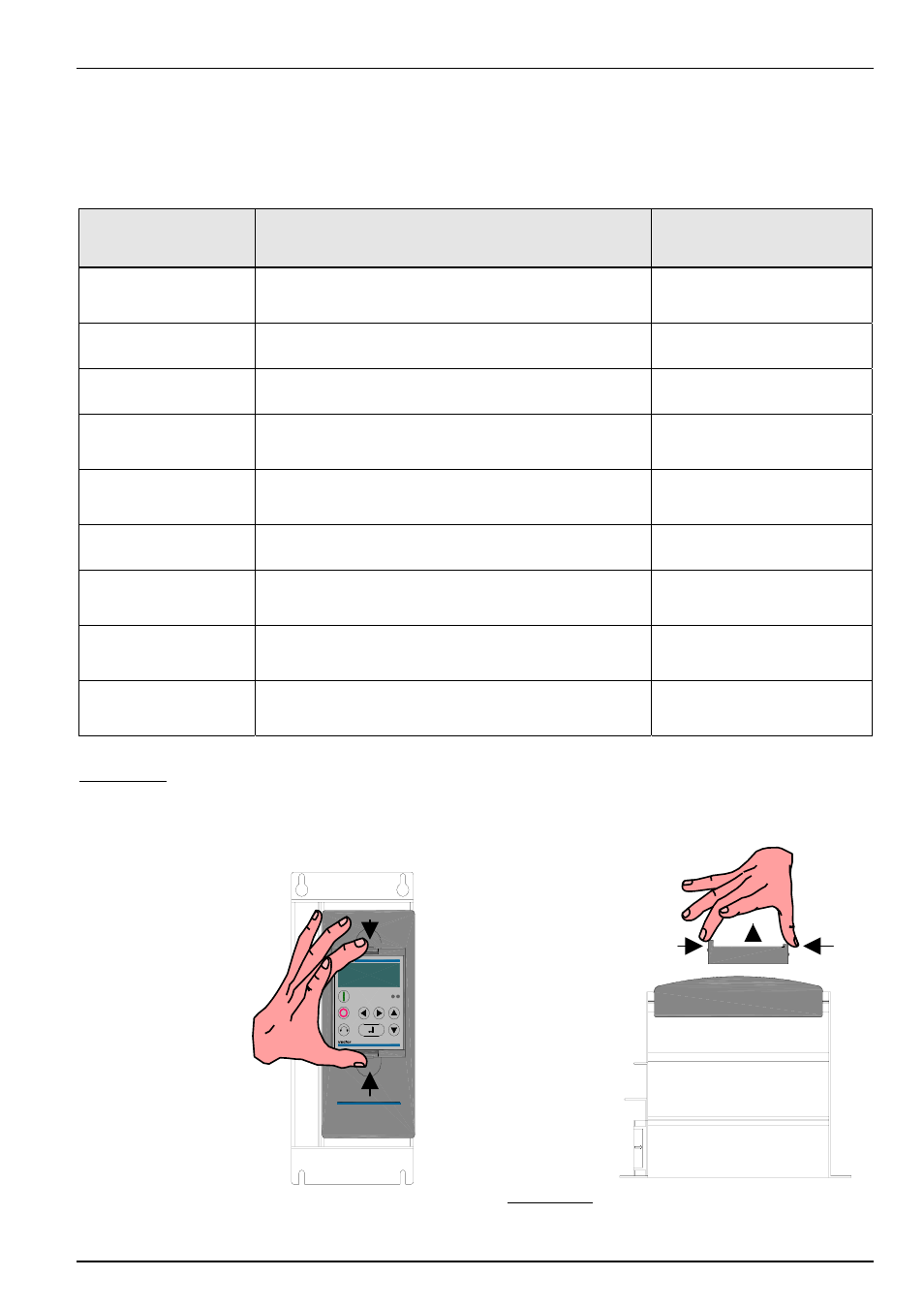

Установка
Установка технологических модулей производится следующим образом:
1. Выключить напряжение сети, учитывать время ожидания.
2. Удалить крышку слота, нажав на деблокировку сверху и снизу.
3. Вставить технологический модуль легким нажатием на монтажную поверхность.
Удаленный монтаж технологического модуля на регулятор невозможен, он должен устанавливаться напрямую
на регулятор.
