NORDAC SK 700E Руководство по эксплуатации
32 Мы оставляем за собой право на технические изменения BU 0700 RU

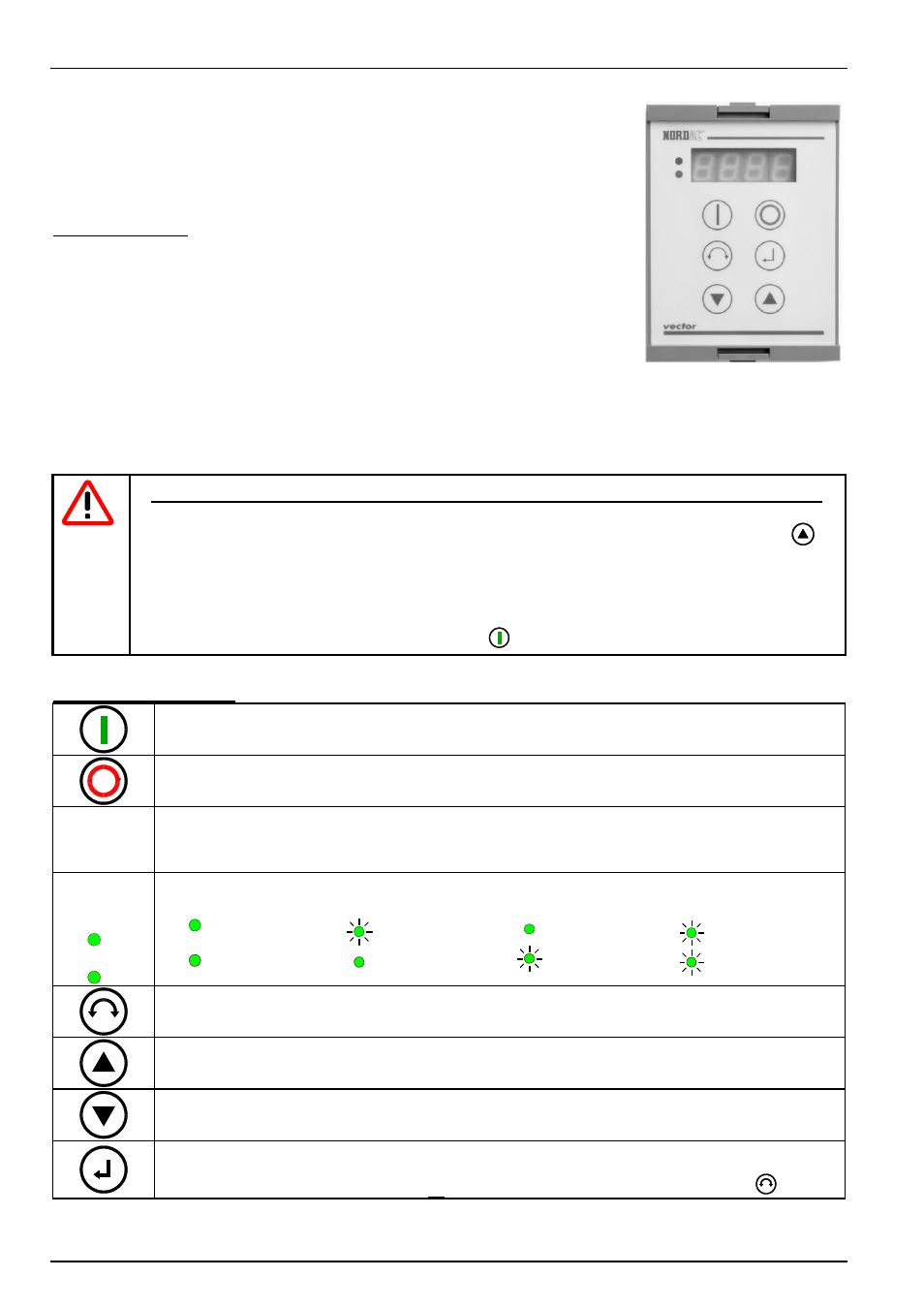

3.1.5 Control Box
(SK TU1-CTR, Опция)
Эта опция служит для задания параметров и управления регулятором.
Характеристики
• 4 знака 7 сегментов светоидов индикации
• управление регулятором напрямую
• индикация активных наборов параметров
• сохранение полного набора параметров регулятора (P550)
После установки Parameter Box и включения напряжения сети появляются горизонтальные полоски на
дисплее. Эта индикация показывает готовность регулятора к работе.
Если включается пуск регулятора, индикация меняется автоматически на установелнное в параметре
>Выбор индикации значения < P001 рабочее значение (заводские установки = текущая частота ).
Текущий набор параметров показан с помощью 2 светоидов слева бинарно закодированный.
УКАЗАНИЕ
Цифровое заданное значение частоты установлено изначально на 0Гц. Чтобы
проверить, работает ли привод, нужно задать значение частоты с помощью клавиши
или пусковую частоту с помощью соответствующего параметра > Пусковая частота <
(P113).
Установка должна проводиться квалифицированным персоналом при соблюдении
указаний по безопасности.
ВНИМАНИЕ: После нажатия клавиши Старт привод может сразу начать работать!
Функции Control Box:
Для включения регулятора. Регулятор запускается с заданной частотй при заупуске (P113). Как
минимум вырабатывается минимальная установленная заранее частота (P104) .
Параметр>Интерфейс< P509 должен быть = 0.
Для выключения регулятора. Выходная частота снижается до абсолютной минимальной частоты
(P505) , и регулятор выключается.
7
сегментов
Индикация
светоидов
Показывает установленные рабочие значения во время работы (выбор в P001) или коды ошибок. При
задании параметров показывает № параметров или их значения.
Светоиды сигнализируют в рабочей индикации (P000) текущий рабочий набор параметров и при
задании параметров текущие изменяемые параметры. Индикацуия происходит в двоичном коде. Светоид
ы
1
2
1
2
= P1
2
1
= P2
1
2
= P3
2
1
= P4
Направление вращения двигателя меняется с нажатием этой клавиши. „Вращение налево“
показывается знаком минус. Внимание ! при использовании в насосах, винтовых конвейерах,
вентиляторах и т.д. блокировать эту клавишу в P540.
Для ПОВЫШЕНИЯ частоты. Во время задания параметров повышается номер параметра или его
значение.
Для ПОНИЖЕНИЯ частоты. Во время задания параметров понижается номер параметра или его
значение.
Нажать клавишу „ENTER“- для сохранения выбранного значения параметра или выбора между №
параметра и его значением.
УКАЗАНИЕ: Если измененное значение не надо сохранять, можно использовать клавишу .
