2 Монтаж и инсталляция
BU 0700 RU
Мы оставляем за собой право на технические изменения 15
B1
L1
B2
L2
T
2.8 Тормозное сопротивление (ТС) с шасси-блоком (комплектующая)
При динамическом торможении (снижении частоты) трехфазного двигателя электрическая
энергия копится в регуляторе. Чтобы избежать выключения регулятора, можно
активировать встроенный тормозной переключатель , подключив
внешнее тормозное сопротивление.
Накопленная энергия преобразуется в тепло, чтобы
предотвратит возможное повышенное напряжение.
Все
сопротивления
с
шасси-блоками
сертифицированы UL и могут неограничено
использоваться на североамериканском рынке.
Подключение
происходит
через
винтовые
клеммы на с обозначением +B, -B и
защищенный провод.
В качестве защиты от перегрузки рядом с
тормозным
сопротивлением
находится
термопереключатель. Рабочий контакт идет
через винтовые клеммы (2 x 4мм
2
). Его
коммутационная
мощность
ограничена
250Вac/10A, 125Вac/15A, 30Вdc/5A.
2.8.1 Электрические данные тормозного сопротивления (ТС) с шасси-блоком
Тип преобразователя
NORDAC SK 700E
Тип сопротивления
Сопротивлен
ие
Длительная
мощность
(приблизит.)
*) Импульсная
мощность
(приблизит.)
Клеммы
подключения
1.5 ... 2.2 кВт
SK BR2- 200/300-C
200
Ω
300 Вт 3
кВт 10
мм
2
3.0 ... 4.0 кВт
SK BR2- 100/400-C
100
Ω
400 Вт 6
кВт 10
мм
2
5.5 ... 7.5 кВт
SK BR2- 60/600-C
60
Ω
600 Вт 9
кВт 10
мм
2
11 ... 15 кВт
SK BR2- 30/1500-C
30
Ω
1500 Вт 20
кВт 10
мм
2
18.5 ... 22 кВт
SK BR2- 22/2200-C
22
Ω
2200 Вт 28
кВт 10
мм
2
30 ... 37 кВт
SK BR2- 12/4000-C
12
Ω
4000 Вт 52
кВт 10
мм
2
45 ... 55 кВт
SK BR2- 8/6000-C
8
Ω
6000 Вт 78
кВт 10
мм
2
75 ... 90 кВт
SK BR2- 6/7500-C
6
Ω
7500 Вт 104
кВт 25
мм
2
110 ... 160 кВт
SK BR2- 3/7500-C
3
Ω
7500 Вт 110
кВт 25
мм
2
*) допустимо, в зависимости от применения, макс. 5% ED

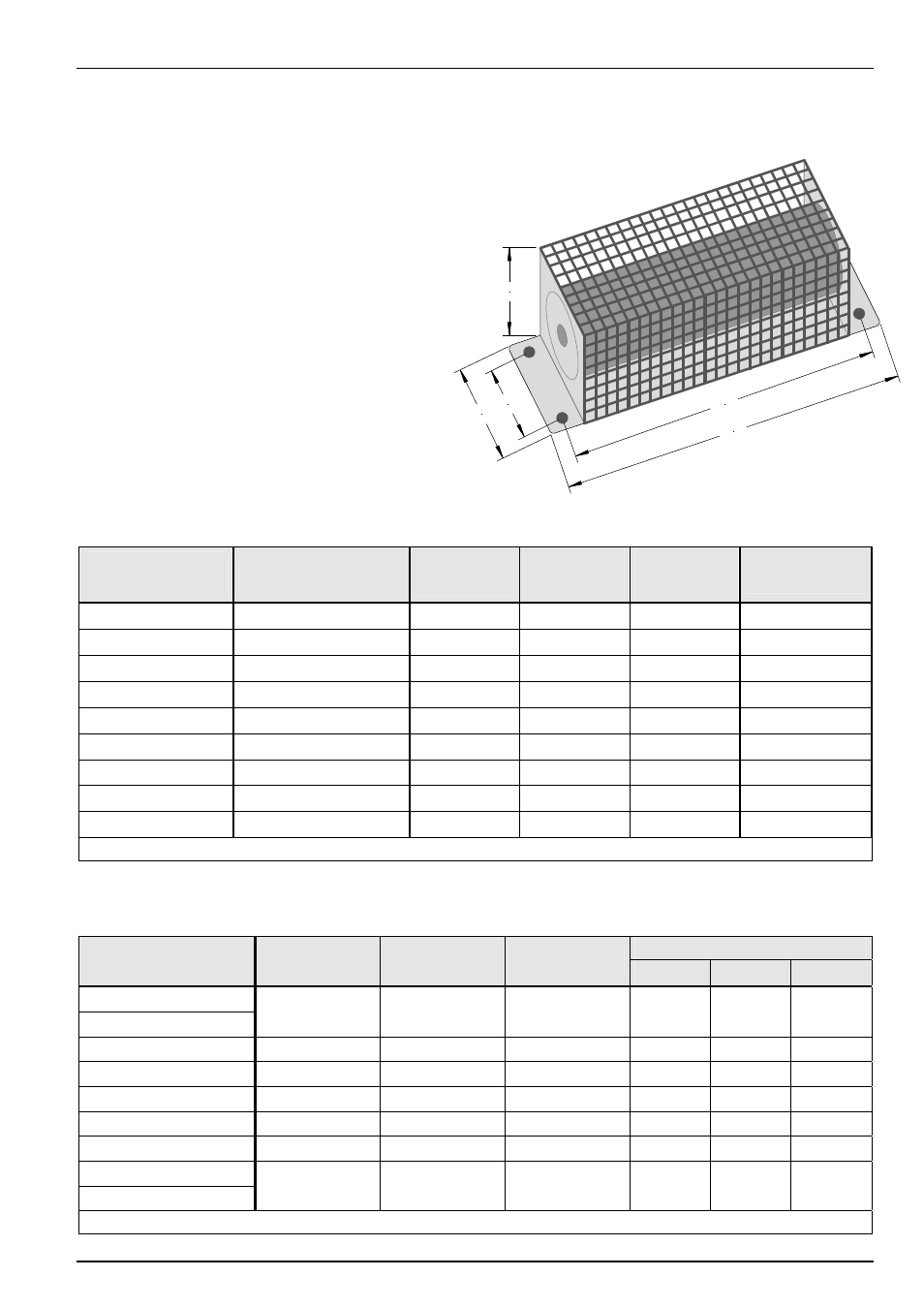

2.8.2 Размеры ТС с шасси-блоком
Присоединительные размеры
Тип сопротивления
L1
B1
T
L2
B2
∅
SK BR2- 200/300-C
SK BR2- 100/400-C
100 170 240
90
150
4.3
SK BR2- 60/600-C
350 92 120
325
78
6.5
SK BR2- 30/1500-C
560 185 120
530
150
6.5
SK BR2- 22/2200-C
460 270 120
430
240
6.5
SK BR2- 12/4000-C
560 270 240
530
240
6.5
SK BR2- 8/6000-C
470
600
300
440
2 x 220
6.5
SK BR2- 6/7500-C
SK BR2- 3/7500-C
570
600
300
540
2 x 220
6.5
Все размеры в мм
Общая схема,
конструкция зависит от
мощности
