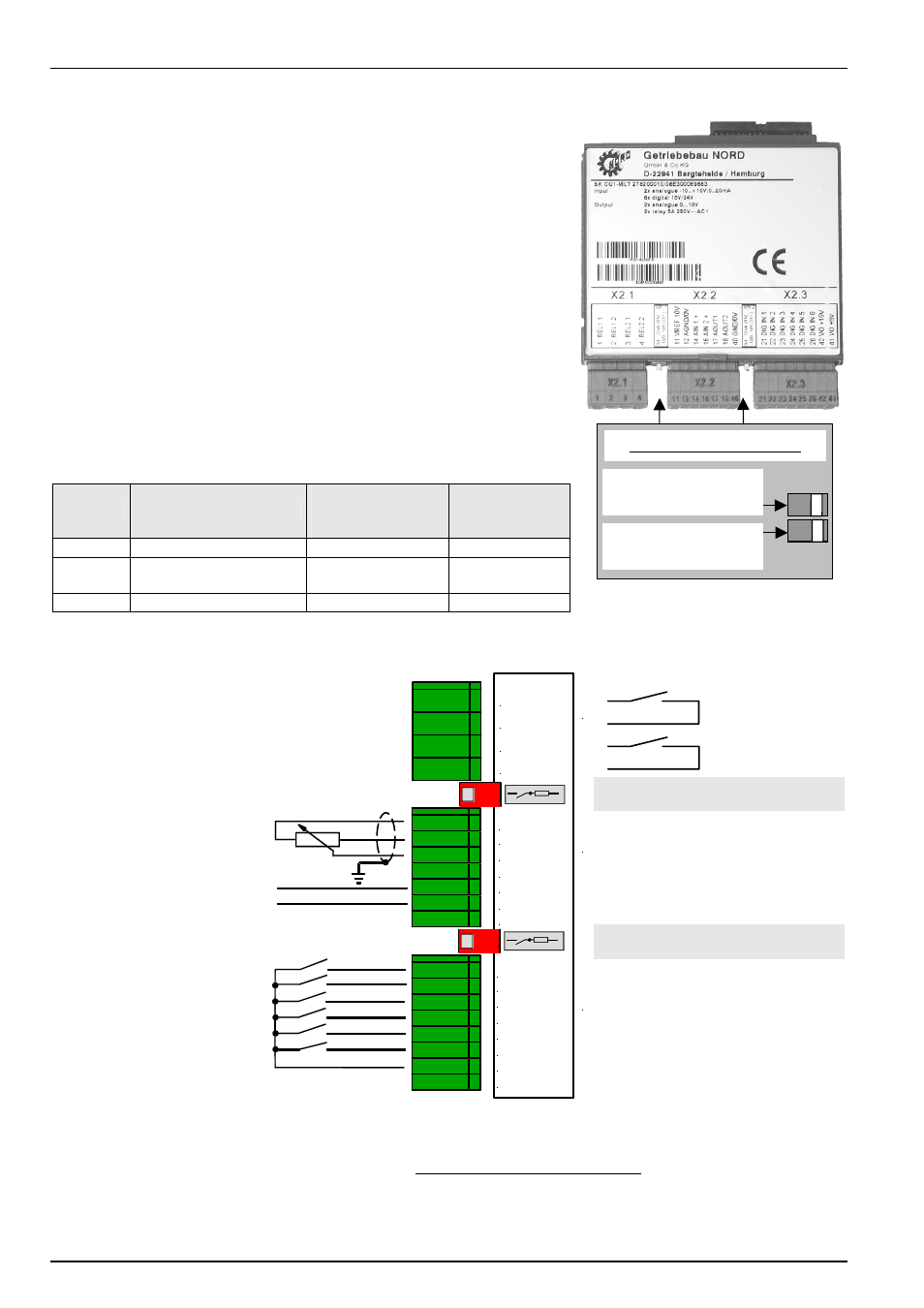

3.2.3 Многофункциональный вход/выход
(SK CU1-MLT, опция)
Интерфейс
заказчика
(Customer
Unit)
многофункциональный
вход/выход предлагает высокую функциональность цифровой и
аналоговой обработки сигналов. Имеется 2 аналоговых входа и 6
цифровых входов для управления регулятором. Оба аналоговых
входа могут обрабатывать сигналы от 0...10В, 0...20мA (4...20мA) или
–
10В...+10В.
Два программируемых и масштабируемых аналоговых выхода 0...10В
позволяют передавать текущие рабочие параметры на индикатор или
управляющую систему.
С помощью 2 контактов реле можно управлять торможением или
посылать предупреждение на другую систему.
Цифровые входы многофункциональных входов/выходов не могут
обрабатывать аналоговые значения! (см.также Гл. 5.1.5, P420-P425)
Штекер
Функции
Макс.
поперечное
сечение
Параметры
X2.1
Выходные реле 1,5
мм
2
P434 ... P443
X2.2
Аналоговые сигналы
ВКЛ / ВЫКЛ
1,0 мм
2
P400 ... P419
X2.3
Цифровые входы 1,0
мм
2
P420 ... P425
Указание: Все управляющие напряжения основываются на общем начальном потенциале!
Потенциалы AGND /0В и GND /0В связаны внутри прибора.
Максимальная сумма токов 5/15В составляет 300мA!
Контакт без потенциала или
выход SPS: 7,5...33В
аналоговый вход 1 и 2:
-10...+10В, 0...20мA
аналоговый выход 1 и 2:
0...10В / макс. 5мA
о DIG IN 6 = датчик
атуры!
отключения = 2,5 В
Цифровые входы:
DIG IN 1 = направо
DIG IN 2 = налево
DIG IN 3 = набор параметров
bit 0
DIG IN 4 = постоянная
частота 1
DIG IN 5 / 6 = нет функции
X2
.1
X2
.2
X2
.3
11 VREF 10V
12 AGND /0V
14 AIN1 +
16 AIN2 +
17 AOUT1
21 DIG IN 1
22 DIG IN 2
23 DIG IN 3
24 DIG IN 4
42 VO +15V
01 REL1.1
02 REL1.2
03 REL2.1
04 REL2.2
25 DIG IN 5
26 DIG IN 6
18 AOUT2
40 GND /0V
41 VO +5V
Полное сопротивление нагрузки для
0/4...20мA аналоговый вход 1 (250
Ω
)
Полное сопротивление нагрузки для
0/4...20мA аналоговый вход 2 (250
Ω
)
Аналоговый вход 1
ON = ток, OFF = напряж.
Analogeingang 2
ON = ток, OFF = напряж.
ON OFF
U/I-Umschaltung, R = 250
Ω
