2 Монтаж и инсталляция
2.1 Установка
Частотный преобразователи NORDAC SK 700E поставляются согласно мощности в различных
типоразмерах. При установке в распределительный шкаф нужно учитывать типоразмеры, теряемую
мощность и допустимую температуру окружающей среды, чтобы избежать неполадок.

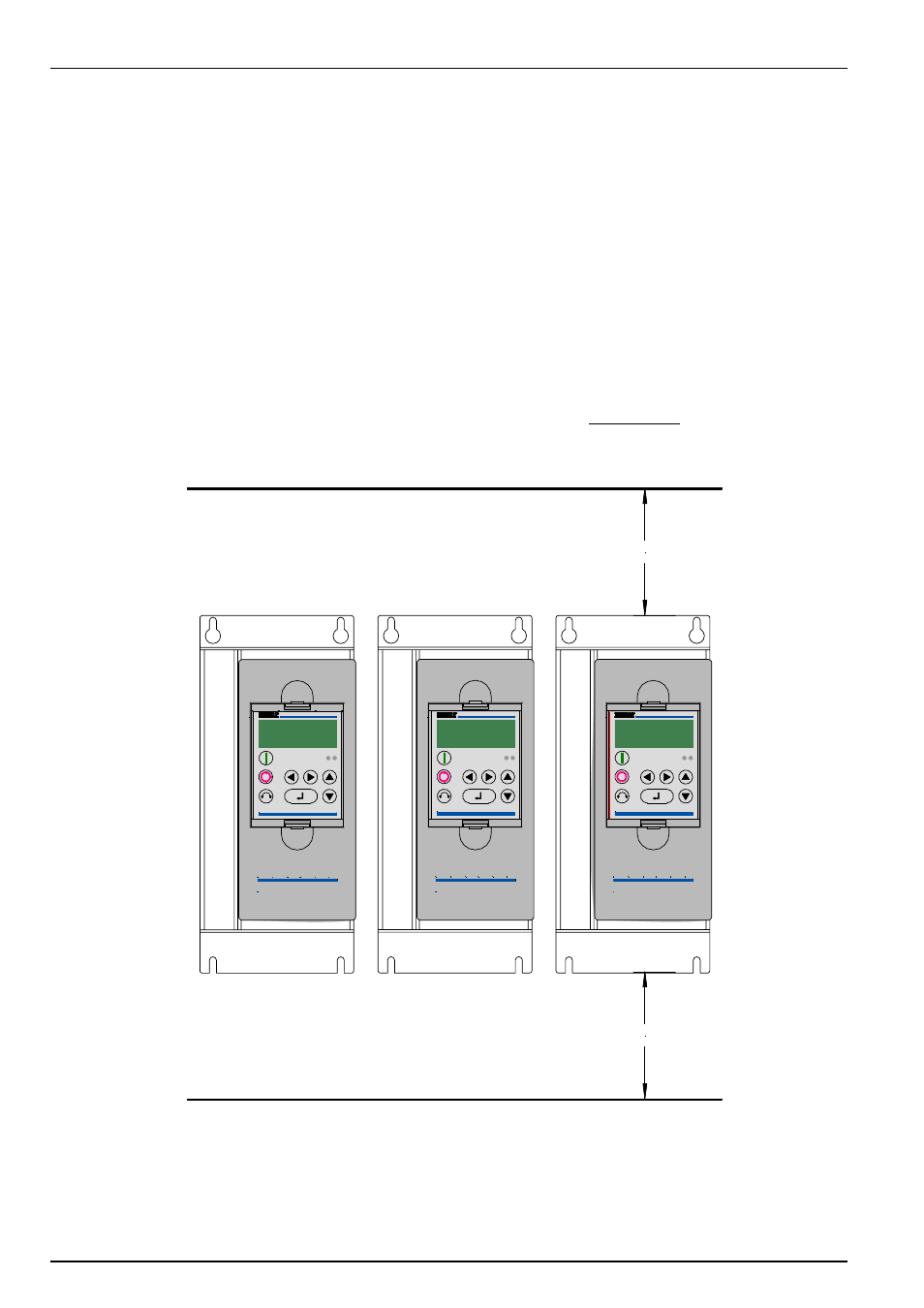

Прибору необходимо достаточная вентиляция для защиты от перегрева. Следующие ориентировочные
значения действительны при размещении регулятора в распределительном шкафу в качестве отступов
снизу и сверху .
(включительно по 22кВт, сверху > 100мм, снизу > 100мм и начиная с 30кВт сверху > 200мм, снизу > 200мм)
Электрические компоненты (например, кабельные каналы, контакторы и т.д.) должны быть установлены в
этих границах. Для них необходим минимальный зазор с регулятором, который должен составлять как
минимум 2/3 от высоты компонента. (Пример: кабельный канал 60мм высотой 2/3
⋅ 60мм = 40мм зазор).
Для прибора включительно по 55кВт нет необходимости в дополнительных боковых зазорах. Установка
может происходить параллельно. Установка производится , как правило, вертикально.
Теплый воздух нужно отводить поверх прибора!
Если устанавливаются несколько регуляторов один над другим, необходимо учитывать, что верхняя
граница температуры поступающего воздуха не должна нарушаться. (см. также Гл. 7 Технические данные).
Если же это происходит, рекомендуется установить „препятствие“ (например, кабельный канал) между
регуляторами, который бы препятстовал прямому потоку воздуха (поднимающемуся теплому воздуху).
