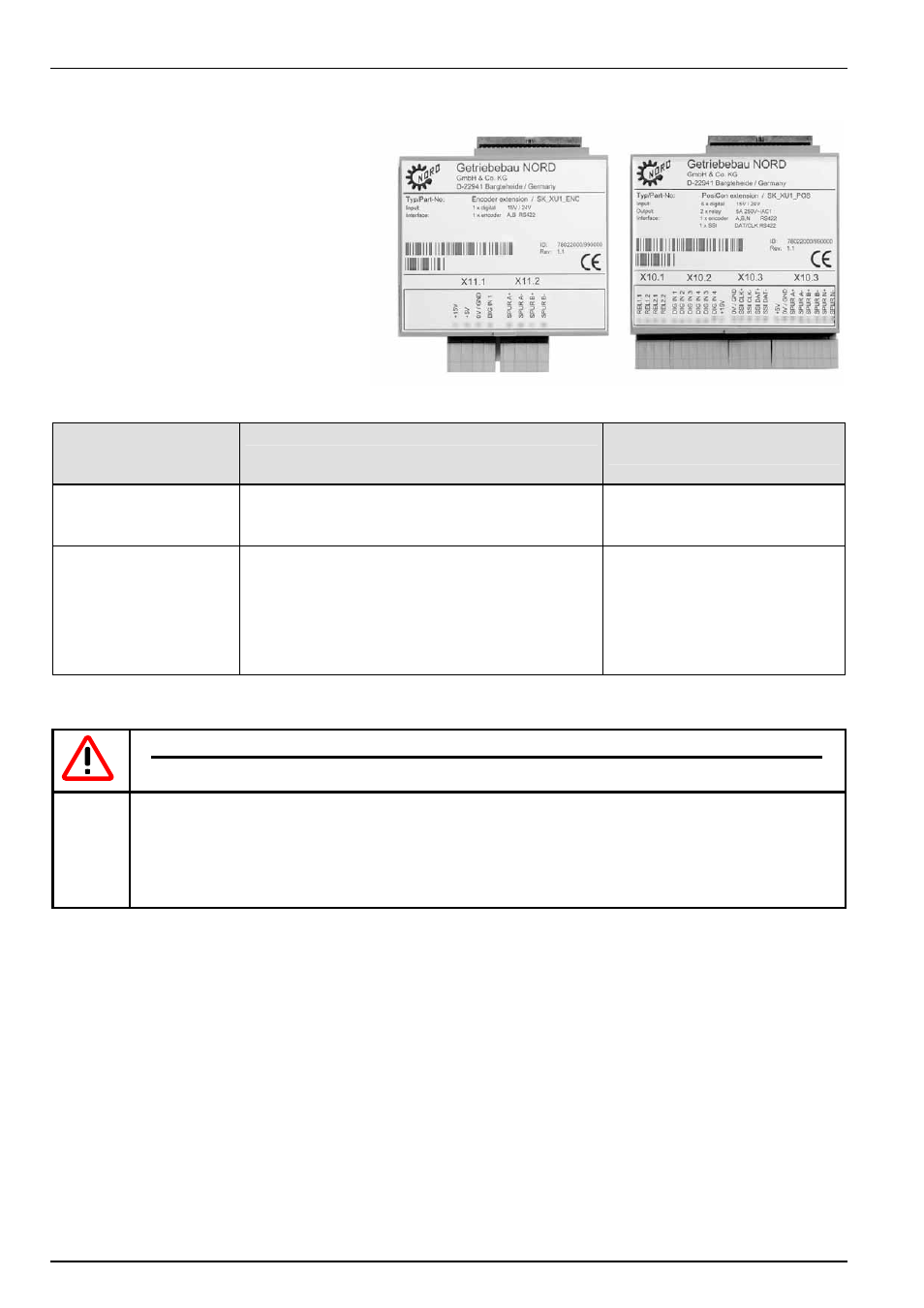

3.3 Другие расширения
(EXtension Unit, опция)
Специальные расширения похожи на
платы
интерфейса
заказчика,
они
устанавливаются для других функций и
только снизу. После установки они
автоматически
распознаются
регулятором.
Подключение кабеля происходит с
помощью прямого штекерно-клеммного
соединения с пружинными клеммами..
Специальные
расширения
SK XU1-...
Описание
Данные
Инкодер
SK XU1-ENC
Для точного управления скоростью от полного
останова до вдойного заданного числа оборотов
1 x цифровой вход
1 x вход инкодера, RS 422
до 250кГц
PosiCon
SK XU1-POS
Программируемые позиции запускаются и
сохраняются с помощью расчета пути. Задание
текущих значений происходит с помощью
инкрементного датчика и/или датчика
абсолютных значений
до 252 позиций
6 x цифровых входов
2 x многофункциональное реле
1 x SSI интерфейс, RS 422
1 x вход инкодера, RS 422
до 250кГц
УКАЗАНИЕ
, по электропитанию 5В / 15В
Интрефейс заказчика и специальные расширения имеют несколько источников
электропитания (5В / 15В) , которые могут быть использованы снаружи. Макс.
Допустимый внешний ток под нагрузкой 300мA. Его можно снимать с одного или
нескольких источников электропитания. Суммарный ток не должен превышать 300мA.
Все напряжения управления основываеются на едином начальном потенциале!
Потенциалы AGND /0В иGND /0В связаны внутри прибора.
