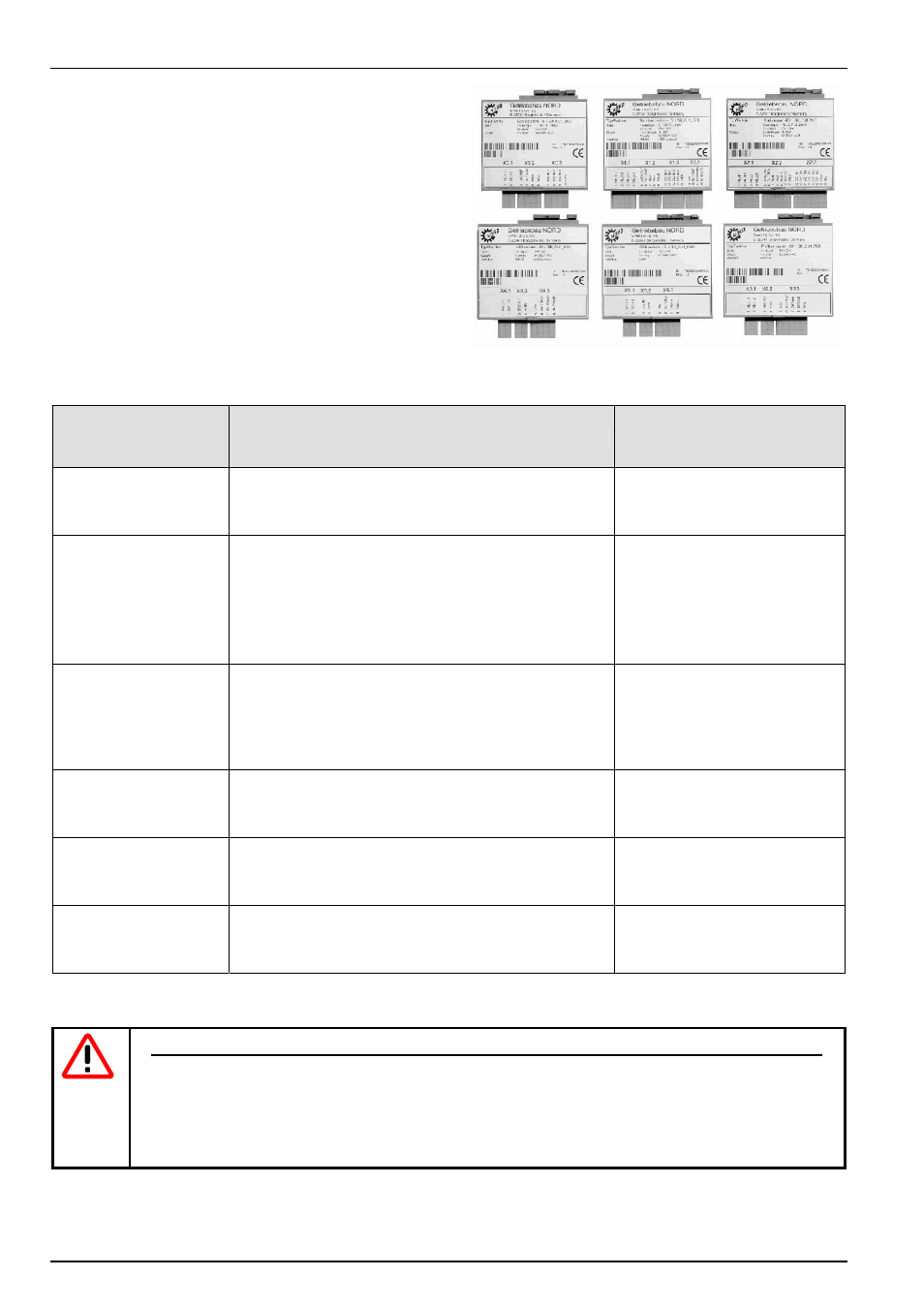

3.2 Интерфейс заказчика
(Customer Units,
опция
)
Интерфейс заказчика является дополнительным
устанавливаемым модулем, место установки которого
находится внутри регулятора. После подключения
сетевого
напряжения
он
автоматически
идентифицируется
регулятором , необходимые
параметры становятся доступными.
Подключение кабеля происходит с помощью прямого
штекерного клеммного соединителя с клеммой
пружины растяжения. Это деляет подключение к
прибору удобным.
Платы интерфейса
заказчика
SK CU1-...
Описание
Данные
Базовый ввод/вывод
SK CU1-BSC
Простейший интерфейс заказчика с типовым
набором стгналов управления для различных
применений
1 x многофункциональное реле
3 x Цифровых входа
1 x Аналоговый вход, 0...10В
Стандартный
ввод/вывод
SK CU1-STD
Расширенные возможности
управляющих
сигналов, включая управление USS Bus
2 x многофункциональных реле
4 x Цифровых входа
1 x Аналоговый вход, 0...10В,
0/4...20мA
1 x Аналоговый выход, 0...10В
1 x RS 485
Мульти ввод/вывод
SK CU1-MLT
Высокие возможности обработки цифровых и
аналоговых сигналов.
2 x многофункциональных реле
6 x Цифровых входов
2 x Аналоговых входа, -10...+10В,
0/4...20мA
2 x Аналоговых выхода, 0...10В
USS ввод/вывод
SK CU1-USS
Этот интерфейс осуществляет управление NORDAC
SK 700E с помощью серийного порта USS.
1 x многофункциональных реле
1 x Цифровой вход
1 x RS 485
CAN-Bus
SK CU1-CAN
Этот интерфейс осуществляет управление NORDAC
SK 700E с помощью серийного порта CANbus.
1 x многофункциональных реле
1 x Цифровой вход
1 x CANbus
Profibus
SK CU1-PBR
Этот интерфейс осуществляет управление NORDAC
SK 700E с помощью серийного порта Profibus DP.
1 x многофункциональных реле
1 x Цифровой вход
1 x Profibus
УКАЗАНИЕ
, по электропитанию 5В/ 15В
Интрефейс заказчика и специальные расширения имеют несколько источников
электропитания (5В / 15В) , которые могут быть использованы снаружи. Макс.
Допустимый внешний ток под нагрузкой 300мA. Его можно снимать с одного или
нескольких источников электропитания. Суммарный ток не должен превышать 300мA.
Все напряжения управления основываеются на едином начальном потенциале!
Потенциалы AGND /0В иGND /0В связаны внутри прибора.
