4 Ввод в эксплуатацию
BU 0700 RU
Мы оставляем за собой право на технические изменения 57
4 Ввод в эксплуатацию
Общая информация
Если к регулятору подведено напряжение, то он уже готов к работе. В этом состоянии регулятор установлен
согласно требованиям применения, то есть параметры заданы. Подробное и полное описание каждого
параметра см. в следующих главах.
Только после установки параметров квалифицированным персоналом можно запускать двигатель.
ВНИМАНИЕ: У регулятора нет сетевого выключателя, и он всегда находится под напряжением, если к
нему подведено напряжение сети.
4.1 Основные установки

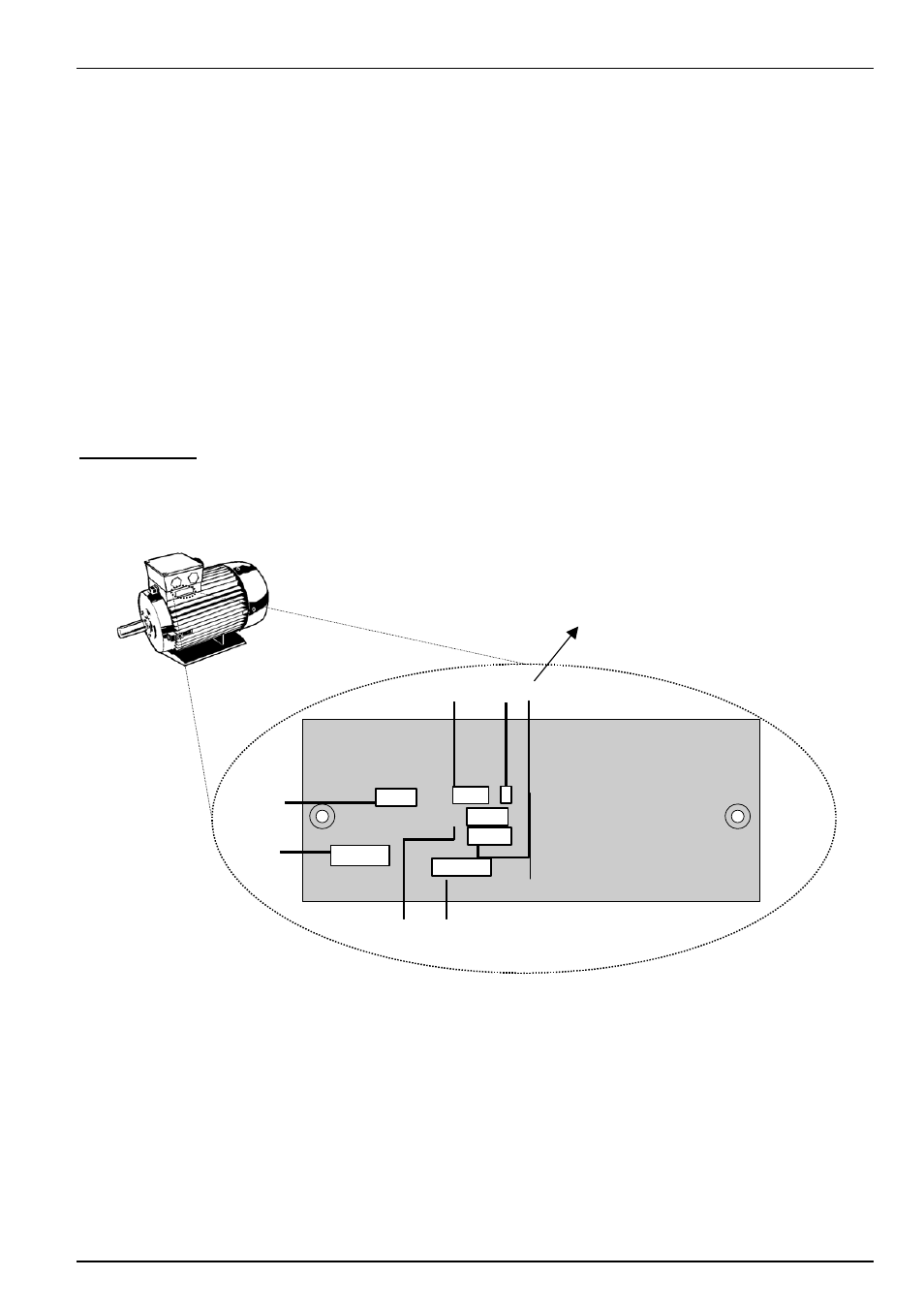

Все поставляемые NORD частотные преобразователи запрограммированы для стандартных применений 4х
полюсного двигателя. При применении других двигателей нужно задать данные с типовой таблички
(шильды) двигателя в параметрах меню >Данные двигателя<.
Рекомендации : Для надежной работы привода необходимо как можно точно установить данные
двигателя (типовая табличка). Особенно важно установить автоматическое измерение
статорного сопротивления (P208).
3~ Mot
IEC 56
IM B3
cos
ϕ 0,74
cos
ϕ 0,74
IP55
Rot. KL 16
Th.Cl.F
EN60034
60 Гц
460 В Y
5,22 A
2,53 кВт
1740 /мин
1440 /мин
P206
P201
P204
P203 P202
P200
9,0 / 5,22 A
50 Гц
2,2 кВт
P207
P200 список двигателей (до 22кВт):
0
=
нет изменений
8 = 2,20 кВт
1
=
нет двигателя
9 = 3,00 кВт
2 = 0,25 кВт
10 = 4,00 кВт
3 = 0,37 кВт
11 = 5,50 кВт
4 = 0,55 кВт
12 = 7,50 кВт
5 = 0,75 кВт
13 = 11,0 кВт
6 = 1,10 кВт
14 = 15,0 кВт
7 = 1,50 кВт ....
230/400 В
Δ/Y
Указание:
Этот двигатель должен подключаться в этом примере „звездой“ (400В, P207 = 0).
Регулятор запрограммирован для стандартных применений 4х полюсного двигателя DS. При применении
других двигателей NORD Motor можно выбрать из списка двигателей в P200. Данные загружаются
автоматически в параметры P201 – P208, и их можно еще раз сравнить с данным с шильды двигателя.
При применении других двигателей нужно задать данные с типовой таблички в параметрах с P201 по P208.
Чтобы автоматически измерялось сопротивление статора, нужно установить P208 = 0 и подтвердить
клавишей „ENTER“. Сохранится считанное с сопротивления значение (зависит от P207).
