8 Дополнительная информация
BU 0700 RU
Мы оставляем за собой право на технические изменения 127
Указание:
Учитывайте, что классы граничных значений могут быть достигнуты только тогда, когда используется стандартная
пусковая частота (4/6кГц) , и длина экранированного кабеля не превышает установленную границу.
Поэтому обязательным является проводной монтаж согласно указаниям по ЭМС. (распределительный
шкаф/свинчивание кабеля)
Кабель двигателя должен быть экранирован с 2х сторон (угловой экран регулятора и металлическая клеммная коробка
двигателя). Для класса 3 прокладывается дополнительный экран кабеля даже при расположении в распределительном
шкафу.

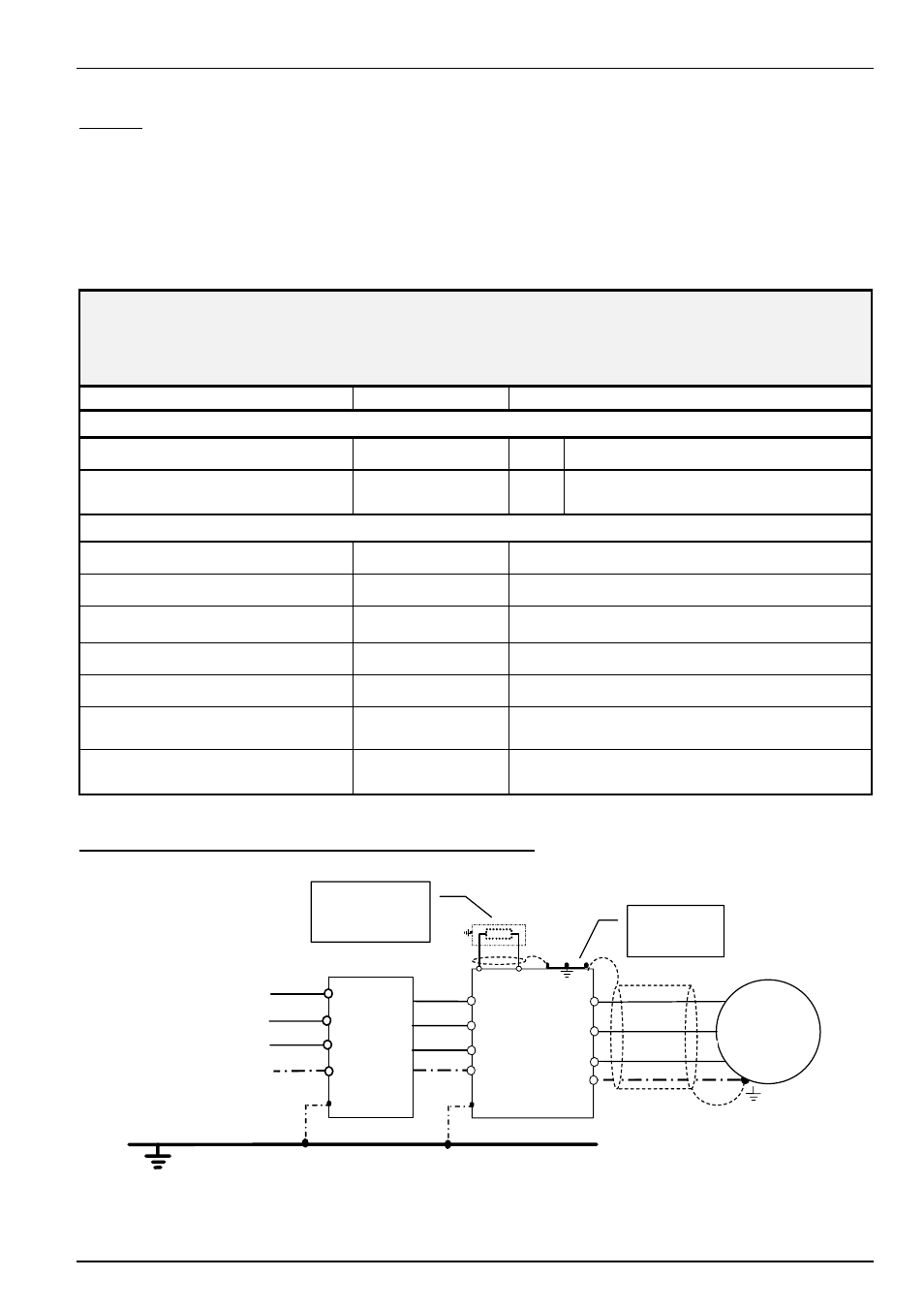

Обзор норм согласно EN 61800-3 (нормы продукции для регуляторов) EN 50081; 50082
Норма
Класс граничного значения
Излучение помех
Проводные помехи EN55011
"A" "B"
с фильтром
Излучаемые помехи EN55011
"A"
"B" с фильтром, встроенный в
распределительный шкаф
Помехоустойчивость
ESD EN61000-4-2 8кВ (AD & CD)
Вспышка на управляющих проводах EN61000-4-4
1
кВ
Вспышка на сетевых проводах и
проводах двигателя
EN61000-4-4 2
кВ
Волна (фаза-фаза / -земля) EN61000-4-5
1
кВ / 2 кВ
EMF EN61000-4-3 10В/м; 26-1000МГц
Колебания и провалы напряжения
EN61000-2-1
+10%, -15%; 90%
Асимметрия напряжения и
изменения частоты
EN61000-2-4 3%;
2%
Рекомендации по проводному монтажу для класса 3
M
3 ~
PE
L
1
W
V
U
W
V
U
380-480В
50-60Гц
L
1
L
2
PE
L
2
L
3
L
3
PE
+UZW
BR
NORDAC SK 700E
Доп.сетевой
фильтр
Угловой
экран
Тормозное
сопротивление
(комплектующая)
