2 Монтаж и инсталляция
BU 0700 RU
Мы оставляем за собой право на технические изменения 11
2.4

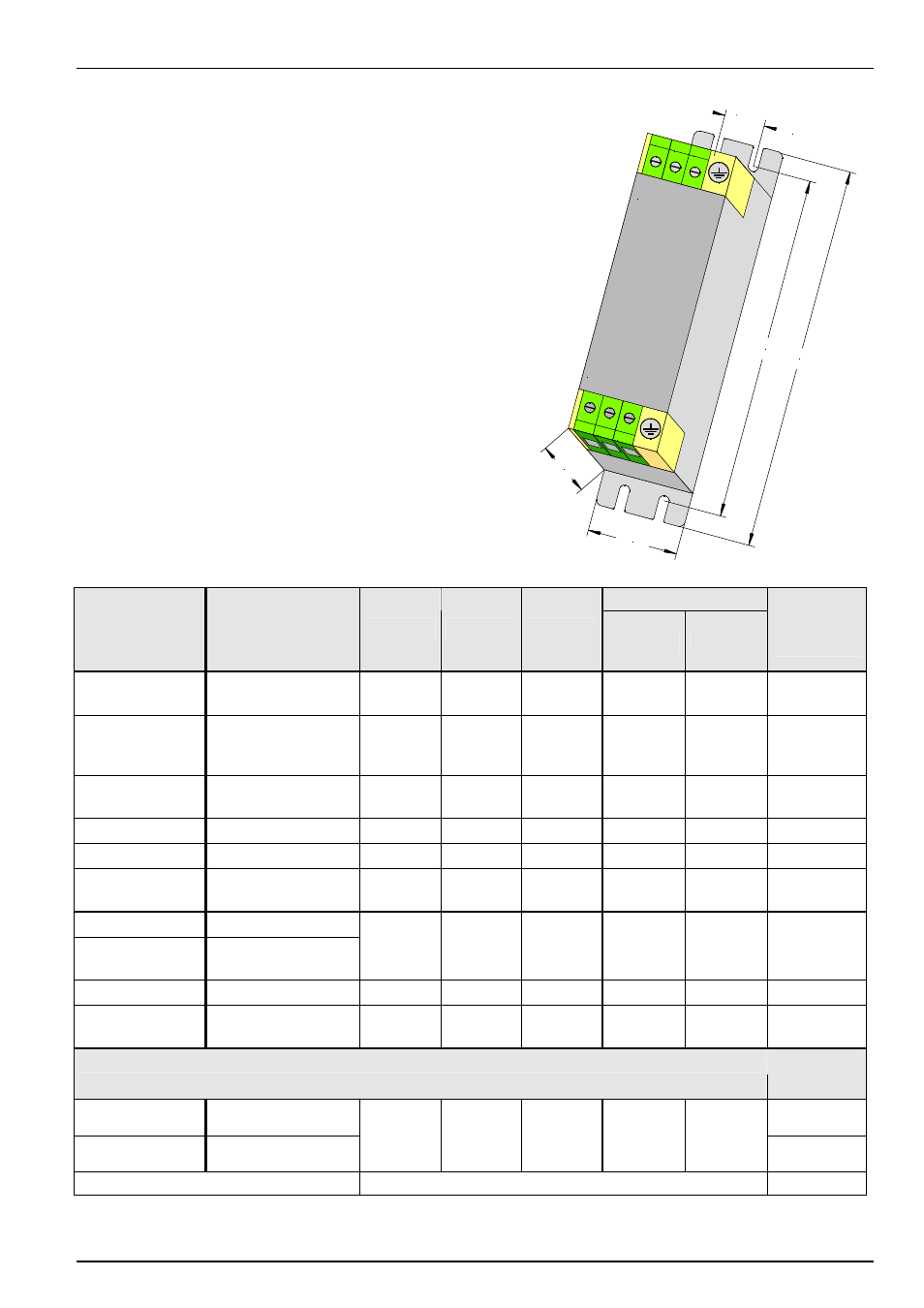

Сетевой фильтр с шасси-блоком
(комплектующая)
В отличие от описанного в Гл. 2.3 сетевого фильтра, с HLD
110 (до 110кВт) снимается UL для североамерикансого
рынка.
Максимальная длина кабеля двигателя 50м означает
степень помехоустойчивости класс A, длина кабеля
двигателя до 25м класс B.
При подключении сетевого фильтра нужно учитывать
„Указания
по
проводному
монтажу“
Гл. 2.9 и
„Электромагнитную совместимость“ Гл. 8.3. В особенности
необходимо следить за тем, чтобы частота импульсов
была установлена на стандартное значение (P504 =
4/6кГц). Фильтр нужно разместить как можно ближе к
регулятору (сбоку).
Подключение происходит через винтовые клеммы на
верхнем (сеть) и нижнем (регулятор) конце фильтра.
Детали: крепеж
Тип
преобразовател
я
SK 700E ...
Тип фильтра
HLD 110 - ... [В] / [A]
L1
B1
T
L2
B2
Поперечный
разрез
подключения
...-151-340-A
...-221-340-A
… 500/8
190 45 75 180 20 4
мм
2
...-301-340-A
...-401-340-A
...-551-340-A
… 500/16
250 45 75 240 20 4
мм
2
...-751-340-A
...-112-340-A
… 500/30
270 55 95 255 30 10
мм
2
...-152-340-A
… 500/42
310 55 95 295 30 10
мм
2
...-182-340-A
… 500/55
250 85 95 235 60 16
мм
2
...-222-340-A
...-302-340-O
… 500/75
270 85 135 255 60 35
мм
2
...-372-340-O
… 500/100
...-452-340-O
...-552-340-O
… 500/130
270 95 150
255 65
50
мм
2
...-752-340-O
… 500/180
380 130 181 365 102 95
мм
2
...-902-340-O
...-113-340-O
… 500/250
450 155 220 435 125 150
мм
2
нетипичное исполнение, без UL, только для класса помех A
Шина
...-133-340-O
HFD 103-500/300 *
∅ 8,5мм
...-163-340-O
HFD 103-500/400 *
564
300
160
2 x 210
275
∅ 10,5мм
*) без UL
Все размеры в мм
L1 L2
L3
L3'
L2'
L1'
L2 L1
B2
T
Netz / LIN
E
Gerät / LO
AD
B1
