VEGAPULS 64 и 81
d b z
t
%
Запуск в работу: Обзор меню устройства формирования сигнала

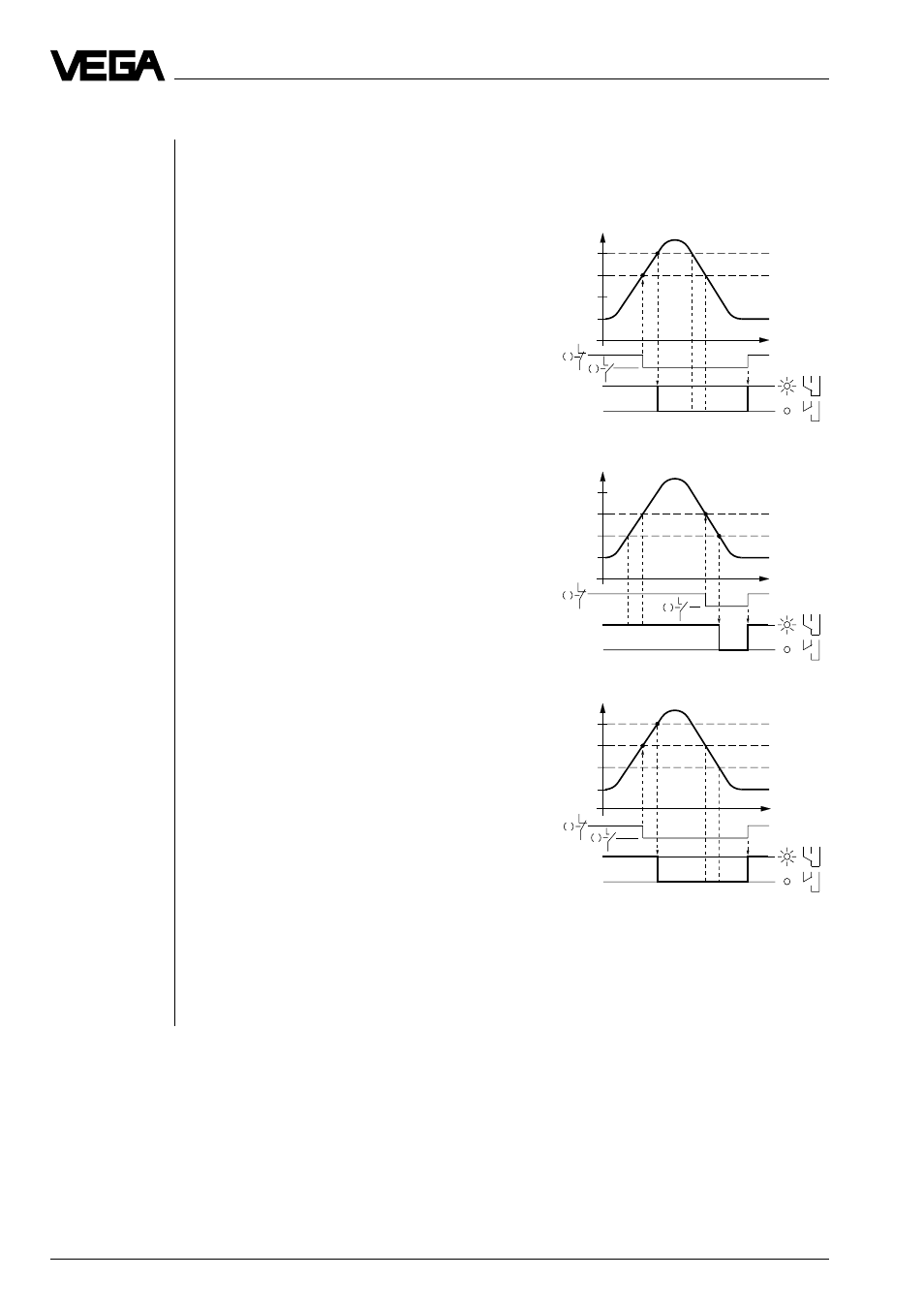

• Наблюдение
Выбором “Monitoring” в меню “Configuration /
Configuration measurement loops” пункт меню
“Monitoring” доступен, и можно выбрать фун-
кцию наблюдения для реле.
– Наблюдение за “High”
Реле релейного выхода 1 обес-
точивается при превышении
указанного %-го значения для
High.
– – Наблюдение за “Low”
Реле релейного выхода 1 обес-
точивается при понижении из-
меряемого значения ниже ука-
занного %-го значения для Low.
– – Наблюдение за “High” и “Low”
Реле релейного выхода 1 обес-
точивается при превышении и
понижении измеряемого значе-
ния ниже указанного %-го зна-
чения для High и Low.
–– при неполадке
–– по отношению к неопределенно-
му
–– Единица
Релейный вы-
ход
High
Заморожен-
ное измеряе-
мое значение
Пере-
ключа-
тель
d b z
t
%
Релейный вы-
ход
Пере-
ключа-
тель
Заморожен-
ное измеряе-
мое значение
Low
d b z
t
%
Релейный вы-
ход
High
Пере-
ключа-
тель
Low
Замороженное из-
меряемое значение
