Страница 46: Параболический эффект выпуклых крыш резервуаров
4 6
VEGAPULS 64 и 81
Монтаж и установка

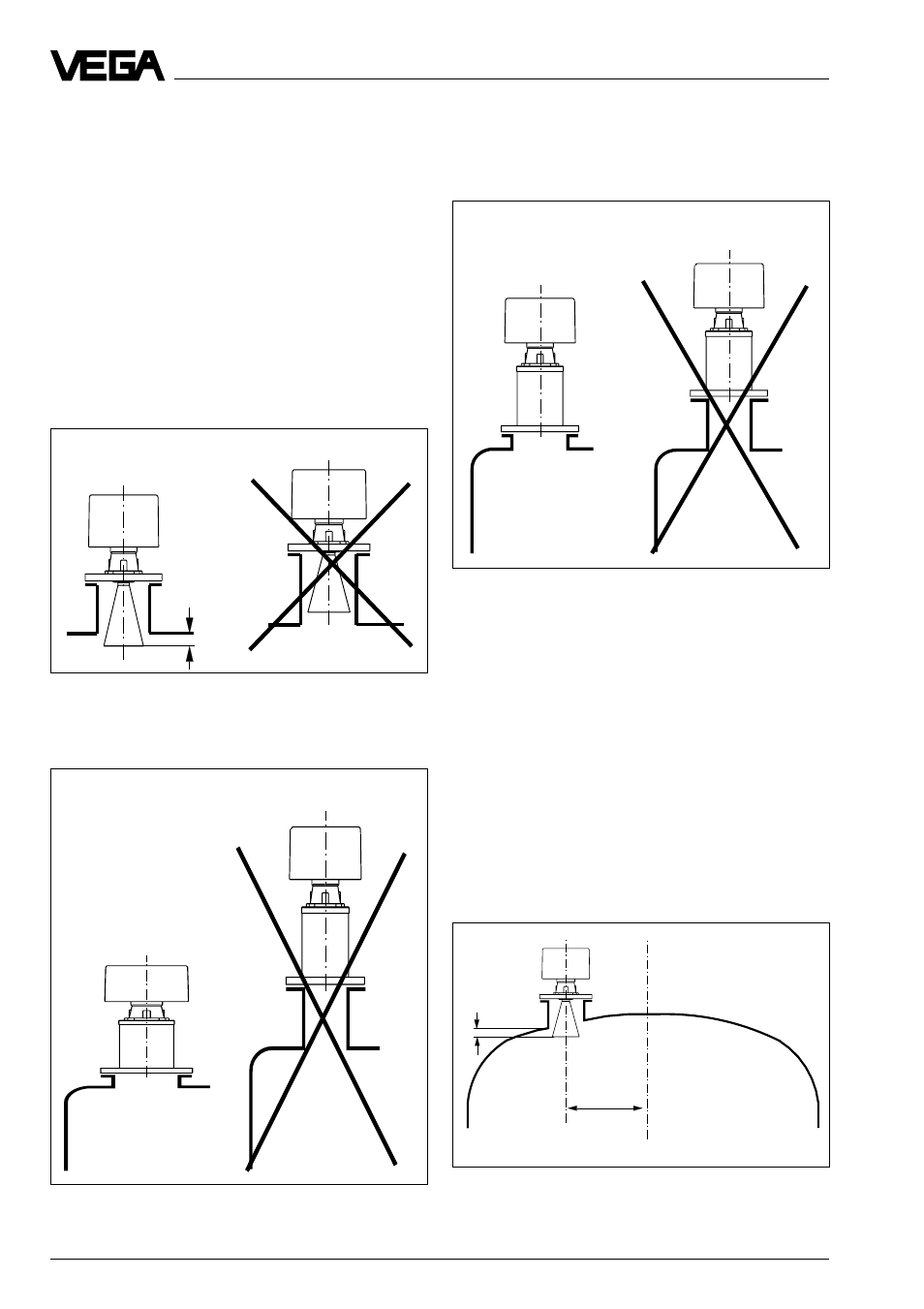

Рупорная антенна: Правильная и непра-
вильная длина патрубка
Стержневая антенна: Правильная и не-
правильная длина патрубка
Антенна с нижним фланцем: Патрубок по
возможности короткий
Правильный монтаж на резервуаре с па-
раболической крышей
Правильно
Неправильно
>Ê10Кmm
³К10Кmm
Правильно
Правильно
Неправильно
Правильно
Неправильно
~
1
/
2
радиуса ре-
зервуара
4.6Ошибки установки
Патрубок слишком длинный
При установке антенны в слишком длин-
ный патрубок возникает сильный ложный
эхо - сигнал, который осложняет измере-
ние. Обратите внимание на то, чтобы ру-
порная антенна не менее чем на 10 мм вы-
ступала из патрубка. Если Вы используе-
те стержневую антенну, то патрубок мо-
жет быть длиной максимум 150 мм (при
длине стержня 485 мм патрубок может
быть максимальной длиной 250 мм).
В редких случаях используется антенна с
нижним фланцем. Также здесь важно, что-
бы патрубок был по возможности корот-
ким (< 15мм).
Параболический эффект выпуклых
крыш резервуаров
Выпуклые или параболические крыши ре-
зервуаров влияют на сигнал, как парабо-
лическое зеркало. Если радарный датчик
расположен в центре такой параболичес-
кой крыши, то он получает усиленные
ложные эхо - сигналы. Оптимальный мон-
таж здесь, как правило, на половине ра-
диуса резервуара от середины.
