VEGAPULS 64 и 81
1 7
4
4
4
VEGAMET
514V
VEGATRENN
547
VEGAMET
515V
VEGATRENN
547
4
4
Типы и варианты: Построение измерительных систем

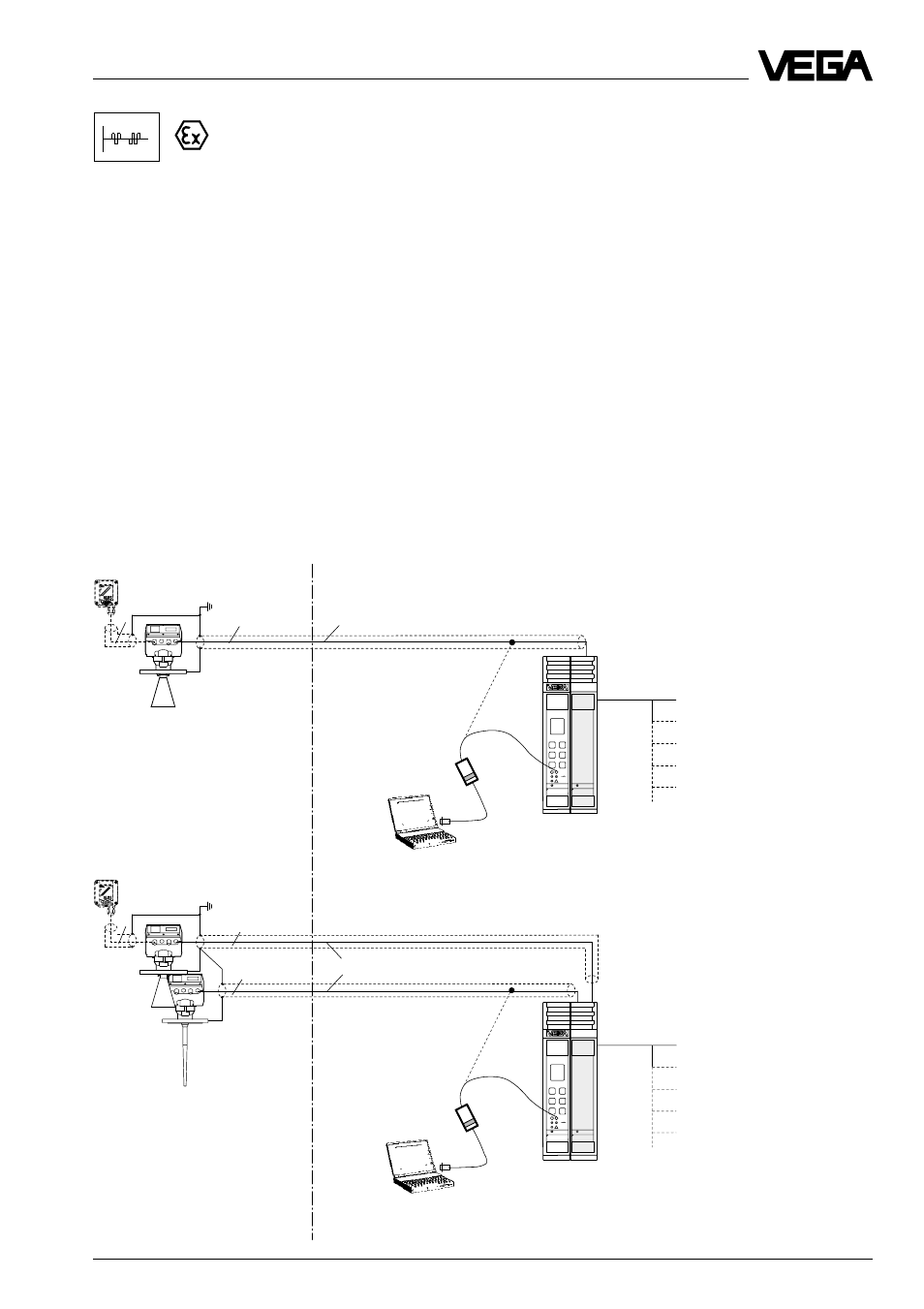

Измерительная система с датчиками VEGAPULS 81 (тип А); один
датчик на четырехжильном проводе через раздели-тель
питания VEGATRENN 547 с устройством формирования сигнала
VEGAMET 514 V или 515 V
• Цифровой выходной сигнал; обработка сигнала в устройстве формирования сигнала.
• Один датчик на четырехжильном проводе. Четырехжильный провод передает энерго-
питание, цифровой выходной сигнал, а также наложенный цифровой сигнал регули-
ровки.
• Сертифицирован в Ех зоне 0, питание/выходной сигнал ЕЕх i (искрозащищенные).
• Настройка и параметрирование через ПЭВМ и программу регулировки VVO. ПЭВМ под-
ключается через адаптер VEGACONNECT к устройству формирования сигнала. Кро-
ме того, Вы можете регулировать и параметрировать с помощью устройства форми-
рования сигнала.
• В датчик встраивается как вариант индикаторный прибор с цифровой и аналоговой
индикацией.
• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-
ваться на расстоянии до 25 м от датчика в Ех – зоне 0.
• Допустимое максимальное сопротивление четырехжильного провода составляет 7,5
Ом на жилу или максимальная длина кабеля между датчиком и разделительным ба-
рьером/устройством формирования сигнала 1000 м.
VEGADIS 10
Устройство формирования сигнала
VEGAMET 514 V с разделителем питания
VEGATRENN 547 в корпусе типа 506
VEGACONNECT
ПЭВМ с математическим обес-
печением для регулировки
VEGA Visual Operating
VEGAPULS 81 с циф-
ровым сигнальным вы-
ходом
VEGADIS 10
VEGAPULS 81 с циф-
ровым сигнальным вы-
ходом
VEGACONNECT
ПЭВМ с математическим обес-
печением для регулировки
VEGA Visual Operating
Устройство формирования сигнала
VEGAMET 515 V с разделителем питания
VEGATRENN 547 в корпусе типа 506
Провод экранирован при сильных элек-
тромагнитных помехах
Токовые выходы
Выходы напряжения
Релейные выходы
Реле сообщения о непол.
Цифровая сеть
Обработка (см. также информацию
“Устройства формирования сигнала
серии 500”)
Токовые выходы
Выходы напряжения
Релейные выходы
Реле сообщения о непол.
Цифровая сеть
Провод экранирован при сильных
электромагнитных помехах
Ex-зона
Не-Ex-зона
EEx i
EEx i
EEx i
EEx i
EEx i
EEx i
EEx i
