VEGAPULS 64 и 81

Типы и варианты: Построение измерительных систем

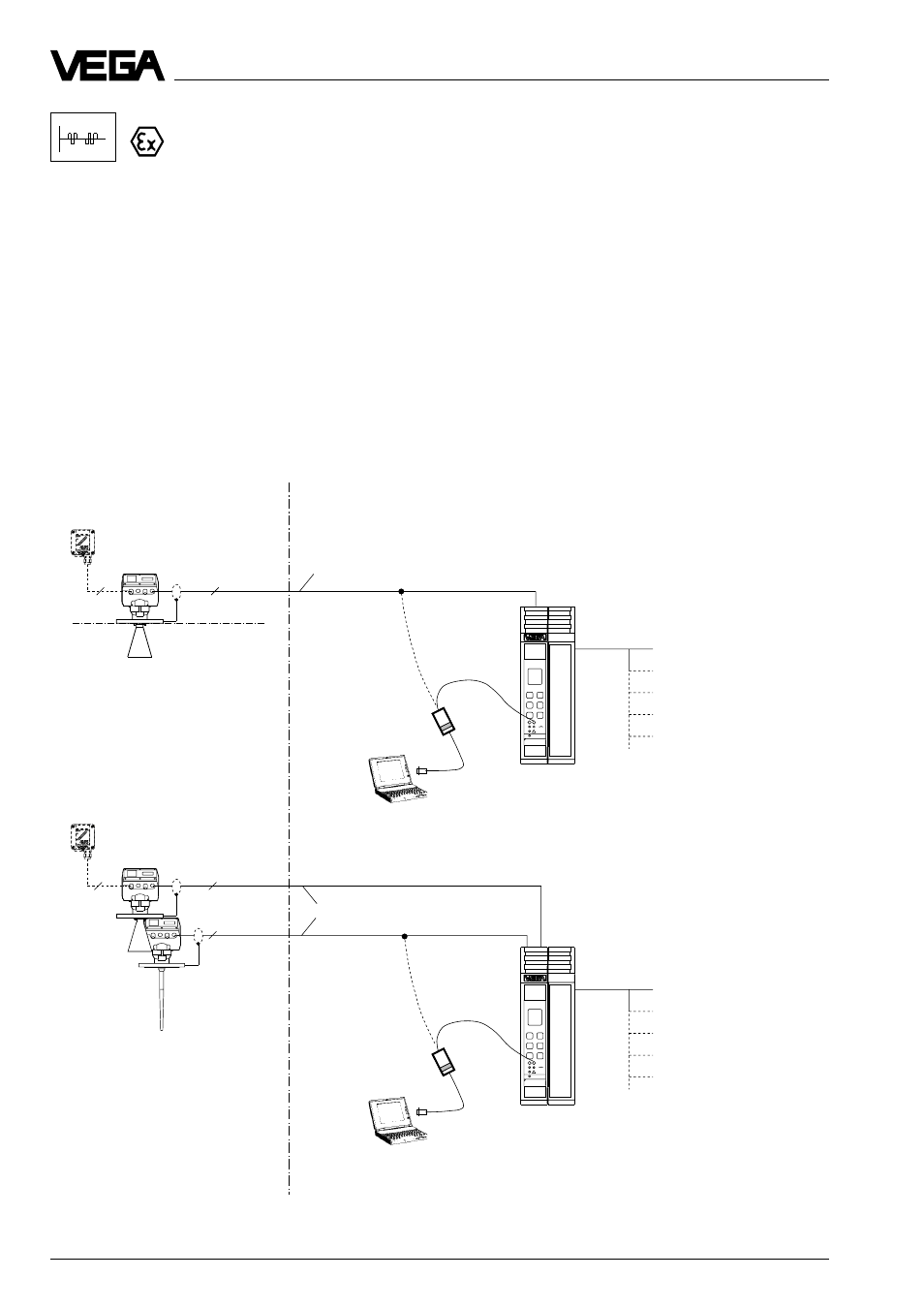

Измерительная система с одним или двумя датчиками
VEGAPULS 81 (тип В) с устройством формирования сигнала
VEGAMET 514 V или 515 V

• Цифровой выходной сигнал; обработка сигнала в устройстве формирования сигнала.
• Один или два датчика на одном двухжильном проводе. Двухжильный провод переда-

ет энергопитание, цифровой выходной сигнал, а также наложенный цифровой сигнал
регулировки датчиков.

• Сертифицирован в Ех зоне 0, питание/выходной сигнал ЕЕх е (повышенная надеж-

ность).

• Настройка и параметрирование через ПЭВМ и программу регулировки VVO. ПЭВМ

подключается через адаптер VEGACONNECT к устройству формирования сигнала.
Кроме того, Вы можете регулировать и параметрировать с помощью устройства фор-
мирования сигнала.

• В датчик встраивается как вариант индикаторный прибор с цифровой и аналоговой

индикацией.

• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-

ваться на расстоянии до 25 м от датчика в Ех – зоне 0.

2

2

2

4

4

VEGAMET

514V

VEGAMET

515V

VEGADIS 10

Устройство формирования
сигнала VEGAMET 514 V в
корпусе типа 505

VEGACONNECT

VEGAPULS 81 с цифровым
сигнальным выходом

VEGADIS 10

VEGAPULS 81 с цифровым сиг-
нальным выходом

VEGACONNECT

ПЭВМ с математическим обеспече-
нием для регулировки VEGA Visual
Operating

Провод экранирован при сильных
электромагнитных помехах

Обработка (см. также информа-
цию “Устройства формирования
сигнала серии 500”)

Обработка (см. также информа-
цию “Устройства формирования
сигнала серии 500”)

Провод экранирован при сильных
электромагнитных помехах

Ex - зона

Не - Ex - зона

EEx i

EEx e

EEx i

EEx e

EEx e

EEx i

EEx i

ПЭВМ с математическим обес-
печением для регулировки
VEGA Visual Operating

Устройство формирования сиг-
нала VEGAMET 515 V в корпусе
типа 505

Токовые выходы

Выходы напряжения

Релейные выходы

Реле сообщения о неполадках

Цифровая сеть

Токовые выходы

Выходы напряжения

Релейные выходы

Реле сообщения о неполадках

Цифровая сеть

Zone 1

Zone 0

• Допустимое максимальное сопротивление двухжильного провода датчика составляет

15 Ом на жилу или максимальная длина кабеля между датчиком и устройством фор-
мирования сигнала 1000 м.
