VEGAPULS 64 и 81
3 3
Монтаж и установка: Общие указания по установке

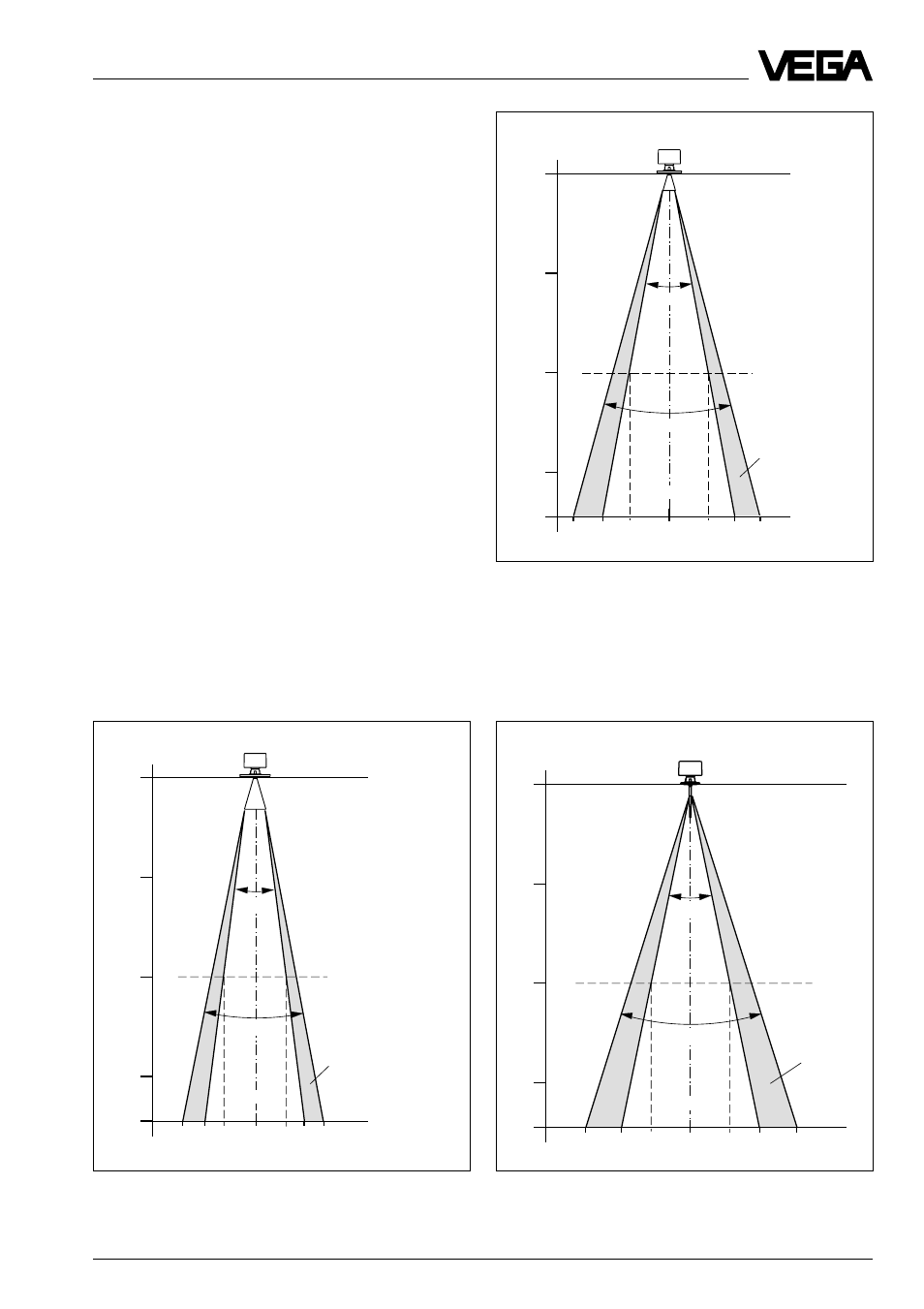

Конус излучения рупорной антенны
DN 150
Конус излучения стержневой антенны (не
зависит от размера фланца)
Конус излучения рупорной антенны
DN 250
0
10 m
20 m
30 m
0 m
35 m
20°
30°
100%
50%
6
9
6
9
m
3,5
3,5
0
4,3
6,7
4,3 6,7
10 m
20 m
30 m
0 m
35 m
14°
22°
100%
50%
2,5
2,5
m
0
10 m
20 m
30 m
0 m
35 m
24°
35°
100%
50%
7,3
7,3
10,5
10,5
m
4,2
4,2
Измеряемое рас-
стояние
Измеряемое рас-
стояние
Измеряемое рас-
стояние
Кроме того, обратите внимание по возмож-
ности на вертикальное направление оси
датчика к поверхности заполняемого
вещества и избегайте, если возможно, по-
падания внутренних конструкций резерву-
аров, например труб и распорок, в 100%
область излучаемого конуса.
Итак, стремитесь по возможности “к сво-
бодному обзору” внутри излучаемого ко-
нуса и предотвращайте встроенные внут-
ренние конструкции резервуара в первой
трети излучаемого конуса.
Если излучаемый конус падает верти-
кально на заполняемый материал и свобо-
ден от внутренних конструкций резервуа-
ра, то у Вас оптимальные условия для из-
мерения.
