VEGA VEGAPULS 81 - Инструкция (Страница 16)

1 6 VEGAPULS 64 и 81
VEGALOG 571 CPU VEGALOG 571 EV
2
2
2
2
2
CPU
4
4
– +
– +
2
– +
2
2
2
2
Типы и варианты: Построение измерительных систем

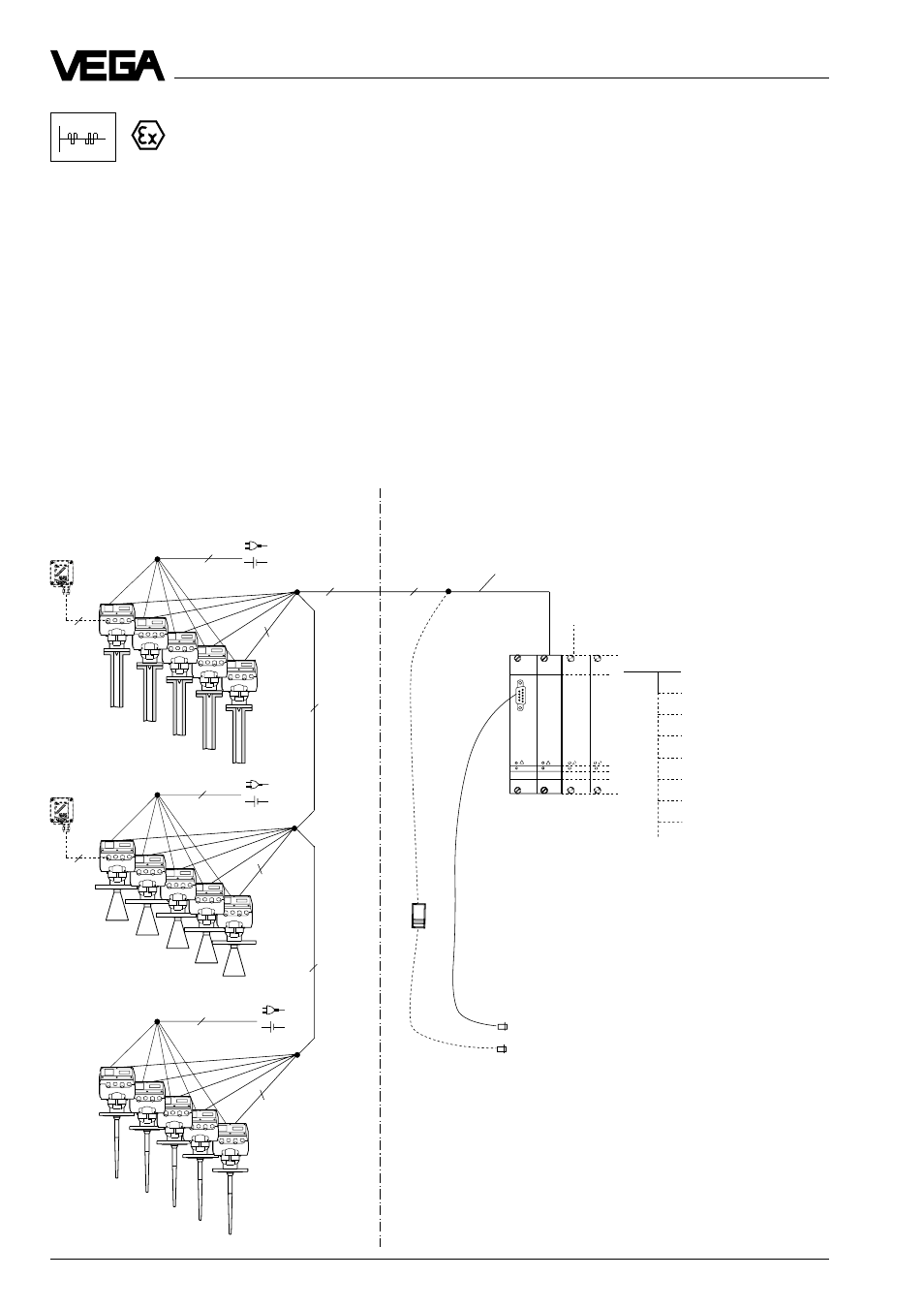

Измерительная система с 1…15 датчиками VEGAPULS 81 (тип С)
на двухжильном проводе при раздельном энергопитании с цен-
тром формирования сигнала VEGALOG 571
• Цифровой выходной сигнал; обработка сигнала в центре формирования сигнала.
• 15 датчиков на одном двухжильном проводе. Двухжильный провод передает цифро-
вой выходной сигнал, а также наложенный цифровой сигнал регулировки от 15 датчи-
ков. Энергопитание осуществляется раздельно от местного источника напряжения.
• Сертифицирован в Ех зоне 0, питание и выходной сигнал ЕЕх е (повышенная надеж-
ность).
• Настройка и параметрирование через ПЭВМ и программу регулировки VVO. ПЭВМ под-
ключается непосредственно через интерфейсный кабель (RS 232) к вычислительно-
му устройству центра формирования сигнала.
• В датчик встраивается как вариант индикаторный прибор с цифровой и аналоговой
индикацией.
• Как вариант внешняя цифровая и аналоговая индикация. Индикатор может монтиро-
ваться на расстоянии до 25 м от датчика в Ех – зоне 0.
Токовые выходы
Выходы напряжения
Релейные выходы
Транзисторный выход
Реле сообщения о непол.
Индикаторные выходы
Цифровая сеть
Соединение со всеми
BUS - системами
Обработка (см. также инфор-
мацию “Центр формирования
сигнала VEGALOG 571”)
VEGADIS 10
Центр формирования сигнала
VEGALOG 571 с входными
картами в 19 “ шасси, до 15
датчиков (3 х 5) на карту.
VEGACONNECT
VEGAPULS 81 с ци-
фровым сигнальным
выходом, до 5 дат-
чиков на одном двух-
жильном проводе
ПЭВМ с математическим обеспече-
нием для регулировки VEGA Visual
Operating
Провод экранирован при сильных
электромагнитных помехах
Ex - зона Не - Ex - зона
EEx i
EEx e
EEx i
EEx e
EEx e
EEx i
EEx e
EEx e
• Допустимое максимальное сопротивле-
ние двухжильного сигнального провода
составляет 15 Ом на жилу или макси-
мальная длина кабеля между датчиком
и центром формирования сигнала 1000 м.
