Типы и варианты: Построение измерительных систем

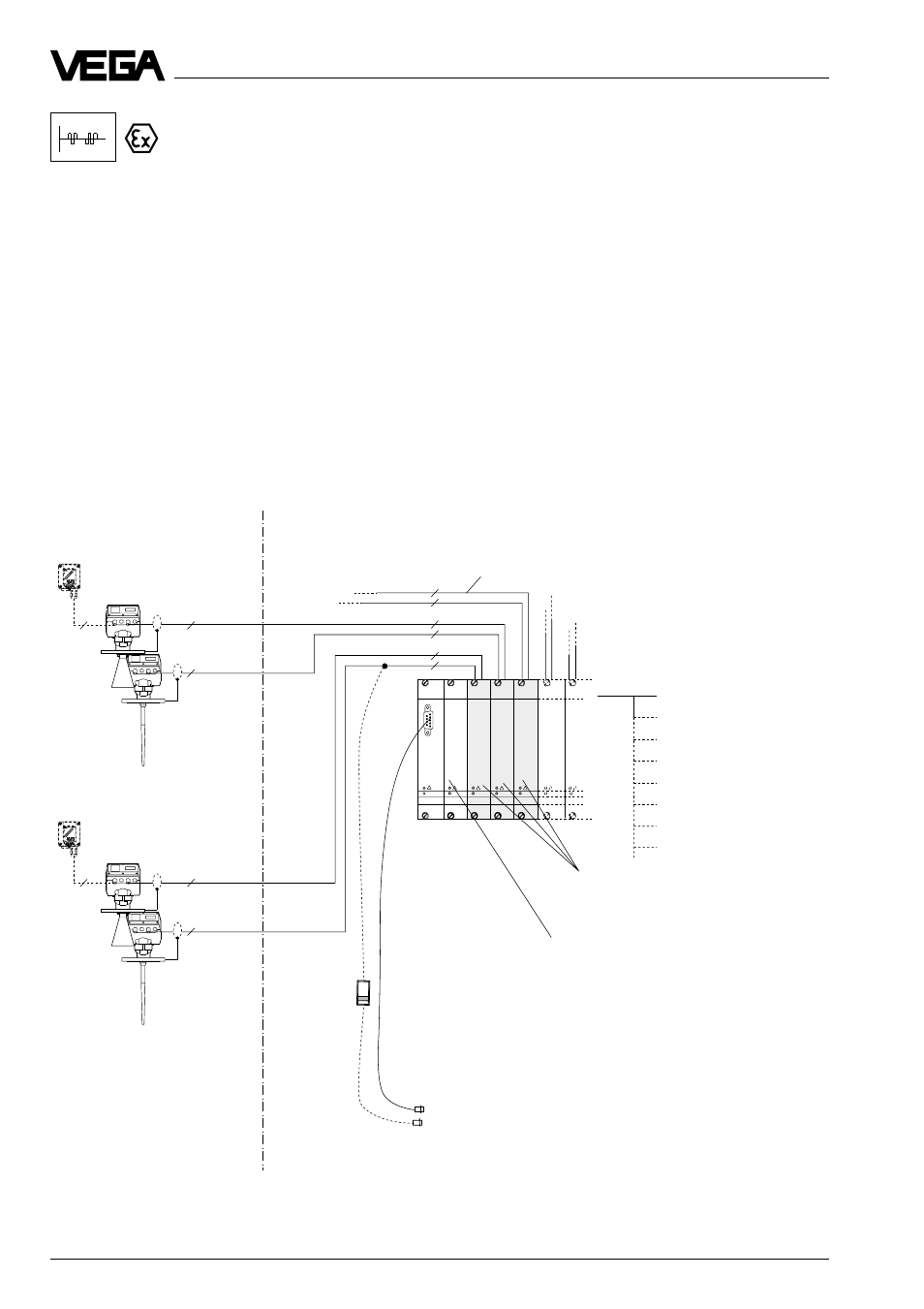

Измерительная система с датчиками VEGAPULS 81 (тип А); один
датчик на экранированном четырехжильном проводе через раз-
делитель питания VEGATRENN 547 с центром формирования сиг-

нала VEGALOG 571

• Цифровой выходной сигнал; обработка сигнала в центре формирования сигнала.
• Один датчик на четырехжильном проводе. Экранированный четырехжильный провод

передает энергопитание, цифровой выходной сигнал, а также наложенный цифровой
сигнал регулировки.

• Сертифицирован в Ех зоне 0 (ЕЕх ib) , питание/выходной сигнал в концепции ЕЕх i

(искрозащищенная).

• Настройка и параметрирование через ПЭВМ и программу регулировки VVO. Для регу-

лировки ПЭВМ подключается непосредственно через интерфейсный кабель (RS 232)
к вычислительному устройству центра формирования сигнала.

• В датчик встраивается как вариант индикаторный прибор с цифровой и аналоговой

индикацией.

• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-

ваться на расстоянии до 25 м от датчика в Ех – зоне 0.

4

4

4

4

4

4

VEGALOG

571 CPU

VEGALOG

571 EV

CPU

VEGATRENN

547

VEGATRENN

547

VEGATRENN

547

4

4

4

4

4

4

Токовые выходы

Выходы напряжения

Релейные выходы

Транзисторный выход

Реле сообщения о непол.

Индикаторные выходы

Цифровая сеть

Соединение со всеми BUS –

системами

Обработка (см. также ин-
формацию “Центр формиро-
вания сигнала VEGALOG
571”)

VEGADIS 10

VEGAPULS 81 с цифровым сиг-
нальным выходом, 1 датчик на
четырехжильном проводе

ПЭВМ с математическим обеспечением
для регулировки VEGA Visual Operating

Ex - зона

Не - Ex - зона

EEx i

EEx i

EEx i

EEx i

EEx i

Входная карта для VEGALOG 571
(1 … 15 датчиков на карту)

Центр формирования
сигнала VEGALOG 571
с разделителем пита-
ния VEGATRENN 547 в
19 “ шасси.

Разделитель питания
VEGATRENN 547 (2
датчика на карту)

Экранированный кабель

EEx i

• Допустимое максимальное сопротивление экранированного четырехжильного провода

составляет 7,5 Ом на жилу или максимальная длина кабеля между датчиком и цент-
ром формирования сигнала 1000 м.
