5 0
VEGAPULS 64 и 81
Электрическое подключение
VEGA PULS 64 K
8 9
4
5 6 7
I out
±(N)
VEGACONNECT
ECHOFOX
10
power supply
+ ±
0/4¼20 mA
service
R
ser.no.
R
±
+
+ ±
+(L1)
Токовый выход 0…20 мА
VEGA PULS 64 V
8 9
4
5 6 7
VBUS
+ ±
VEGACONNECT
ECHOFOX
10
407V, 509V,
512V, 514V,
571EV
service
R
ser.no.
R
+
+ ±
+ ±
Питание и цифровой
измерительный сигнал
Вариант для внешнего отдель-
ного питающего напряжения
Кабельный ввод 1…3
Pg 13,5

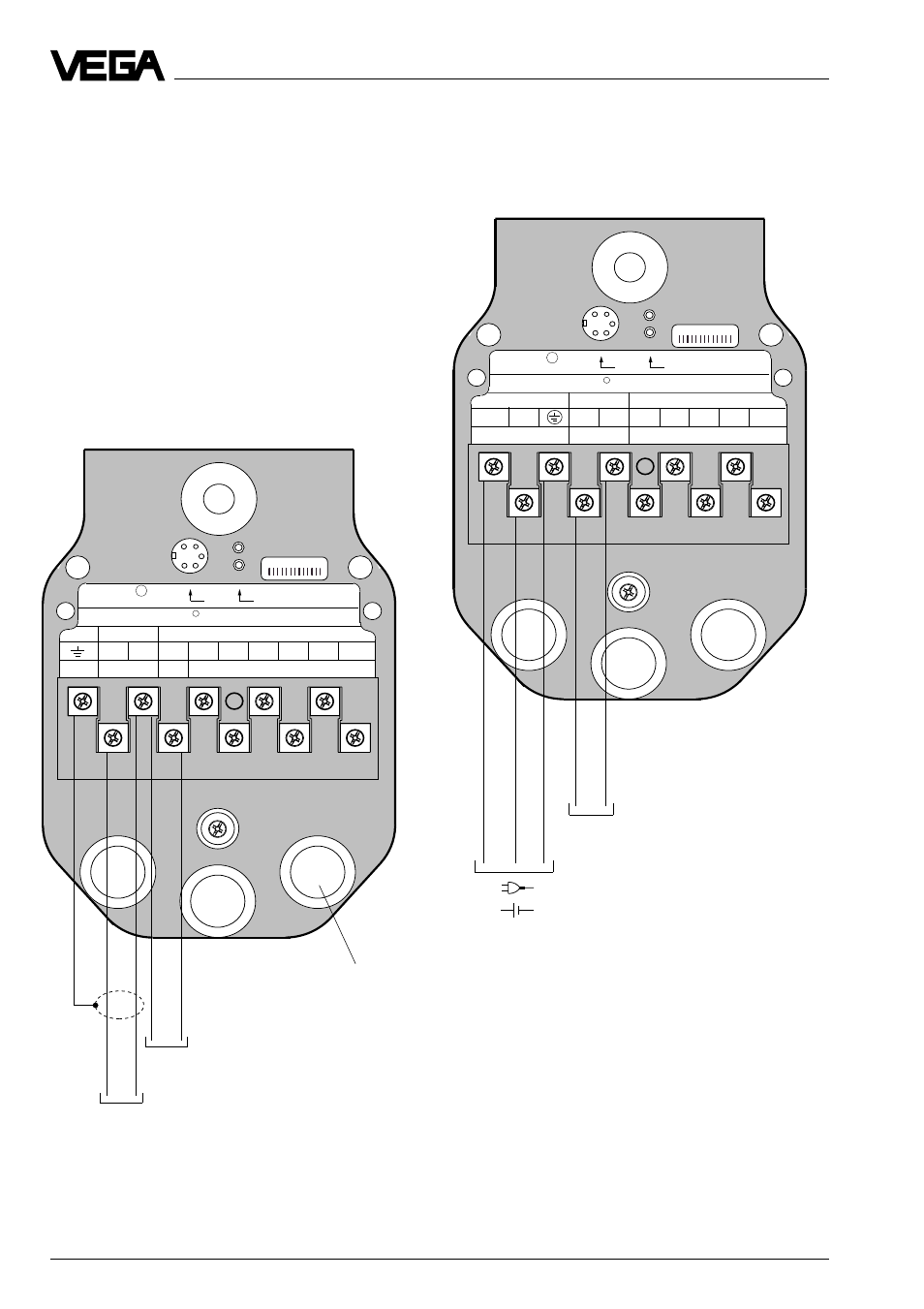

5.3 Схемы подключения серии
VEGAPULS 64
Откройте клеммную коробку, отвинтив че-
тыре винта на верхней стороне прибора, и
снимите желтую крышку. Подключите ра-
дарный датчик в соответствии с данной
схемой подключения. Осуществите со-
единение земля/экран и подключите его к
заземлению установки.
VEGAPULS 64 FV/DV
Датчики с цифровым измерительным
сигналом
VEGAPULS 64 FK/DK
Датчики с аналоговым токовым выхо-
дом 0…20 мА
Внимание:
Диаметр подключающего кабеля должен быть min. 5 мм и
max. 10,5 мм. В противном случае не гарантируется достаточ-
ное уплотнение ввода кабеля.
Указание:
Заземление экрана осуществлять только с одной стороны
(на датчике). Клемма экрана и клемма заземления электри-
чески связаны.
