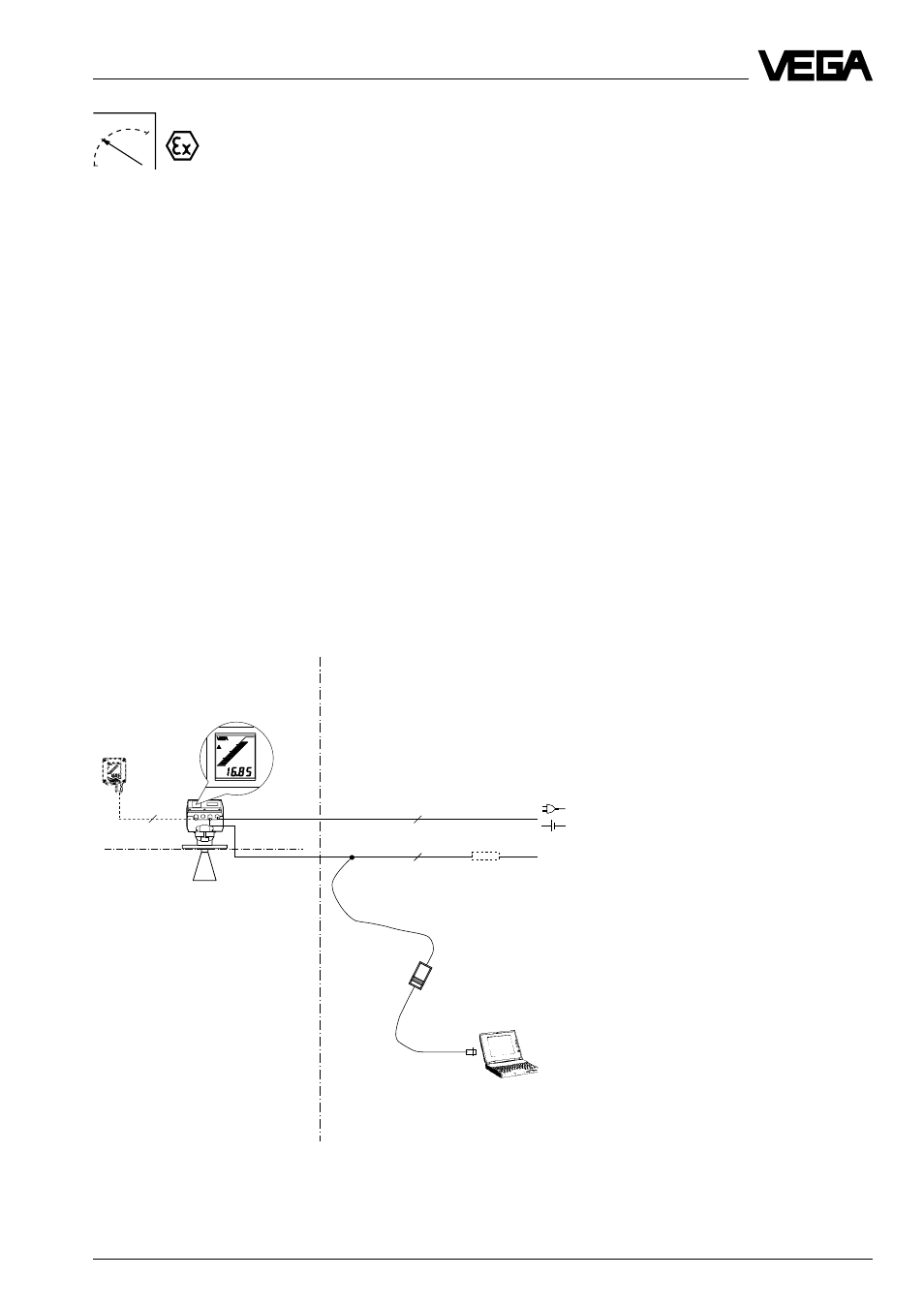

Измерительная система с датчиком VEGAPULS 81 (компактный
прибор типа D или E)
• Аналоговый нормированный токовый сигнал 0…20 мА как выходной сигнал. Для регу-
лировки на сигнал датчика 0…20 мА накладывается цифровой сигнал регулировки.
• Сертифицирован в Ех зоне 0, питание ЕЕх е (повышенная надежность); выходной сиг-
нал ЕЕх i (искрозащищенный) или Еех е (повышенная надежность).
• Регулировка и параметрирование через ПЭВМ и программу регулировки VVO. Для регу-
лировки ПЭВМ подключается через адаптер VEGACONNECT к сигнальному проводу
0…20 мА.
• В датчик встраивается как вариант индикаторный прибор с цифровой и аналоговой
индикацией.
• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-
ваться на расстоянии до 25 м от датчика.
• Допустимое максимальное сопротивление (общее сопротивление) сигнального выхода
0…20 мА составляет 500 Ом.
Если входные сопротивления систем формирования сигнала, подключенных к сигналь-
ному выходу 0…20 мА меньше чем 100 Ом, для продолжительной регулировки необходи-
мо подключить сопротивление более 100 Ом перед системой формирования сигнала.
Цифровой сигнал регулировки из-за слишком маленьких входных сопротивлений под-
ключенных систем формирования сигнала накоротко замыкается или так сильно ослаб-
ляется, что регулировка с ПЭВМ не может гарантироваться.
Если сигнальный выход 0…20 мА работает на линию без сопротивления (без общего со-
противления), то невозможна также регулировка. Нагрузите сигнальный выход о…20
мА во время регулировки на общее сопротивление от 100 Ом до 500 Ом.
4
2
2
–
+
Сигнальный вы-
ход 0…20 мА и на-
ложенный
цифровой сигнал
регулировки
Сопротивле-
ние
³ 100 Ом
VEGACONNECT
ПЭВМ с математическим
обеспечением для регули-
ровки VEGA Visual Operating
VEGAPULS 81 F
со встроенной об-
работкой
Ех – область
Не Ех – область
EEx e или
EEx i
EEx e
EEx i
