VEGAPULS 64 и 81
Монтаж и установка: Измерение жидкостей

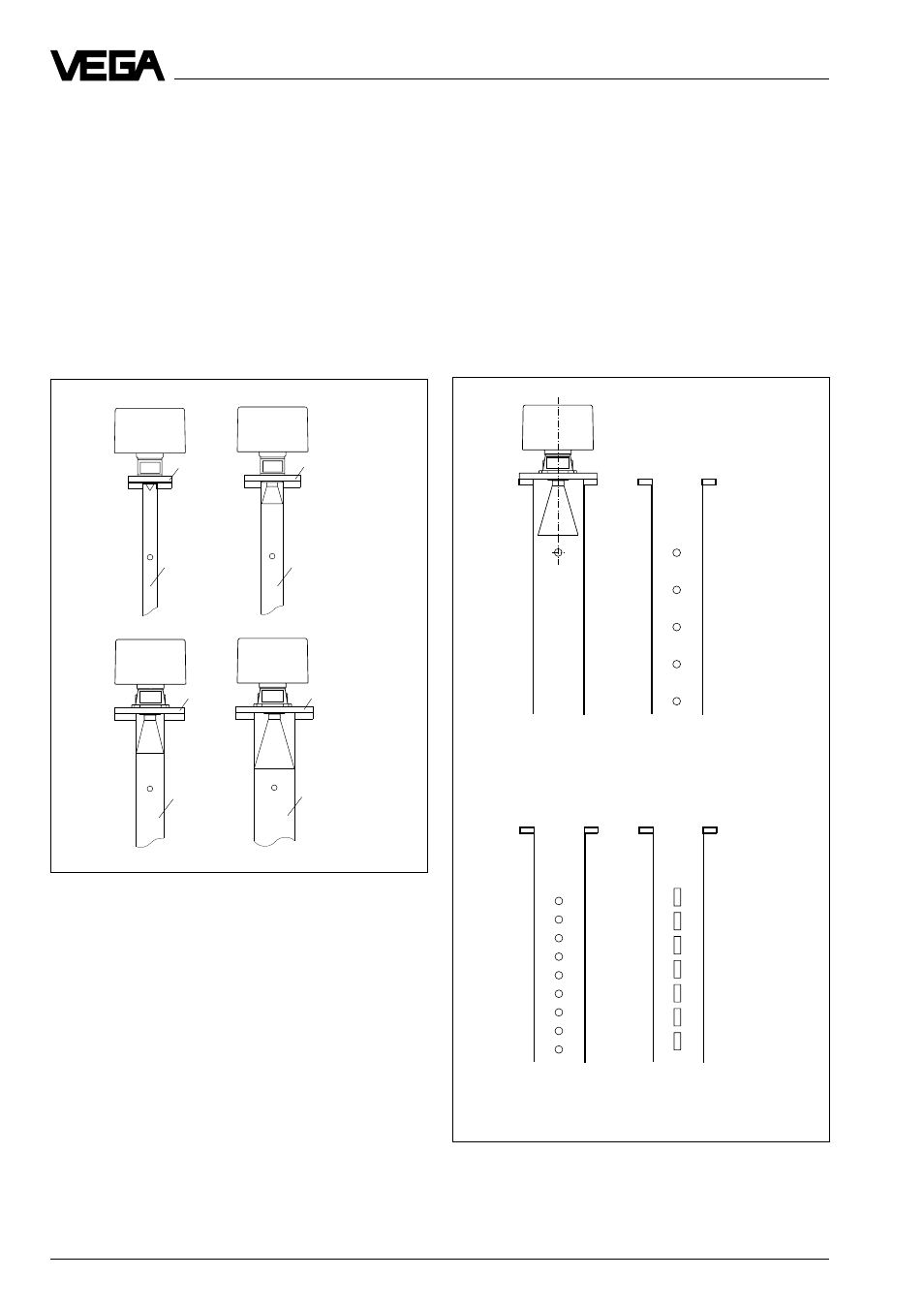

Трубчатая антенна с DN 50, DN 80, DN 100
или DN 150
DN 150
DN 100
DN 80
DN 50
ш150
ш100
ш80
ш50
Выравнивание давле-
ния при гомогенных
заполняемых матери-
алах
Ряд отверстий при
слабо негомогенных
заполняемых матери-
алах
Плотный ряд отвер-
стий при негомогенных
заполняемых матери-
алах
Ряд прорезей при
сильно негомогенных
заполняемых матери-
алах
Налипание заполняемых материалов
При налипании заполняемых материалов
необходимо выбрать больший внутренний
диаметр волноводной трубы. При запол-
няемых материалах с незначительным на-
липанием или нейтральных к налипанию
является достаточно хорошей и благо-
приятной по цене измерительная труба в
50 мм. При налипающих заполняемых ма-
териалах выберите трубу с большим но-
минальным внутренним диаметром в (на-
пример, 100 мм), для того чтобы налипания
не привели к ошибкам измерения. Вы мо-
жете выбрать трубу с диаметром от DN
50 до DN 150.
Негомогенные заполняемые материалы
Если Вы хотите измерить негомогенные
или слоистые заполняемые материалы
трубчатой антенной, то труба должна быть
снабжена круглыми отверстиями, длинны-
ми щелями или прорезями. Эти отверстия
гарантируют, что жидкость в трубе пере-
мешивается и соответствует остальной
жидкости резервуара.
Предусмотрите отверстия тем чаще, чем
более негомогенен измеряемый заполняе-
мый материал.
Отверстия в волноводной трубе при него-
могенных материалах
