VEGAPULS 64 и 81
t
t
Описание прибора
1 ns
278 ns

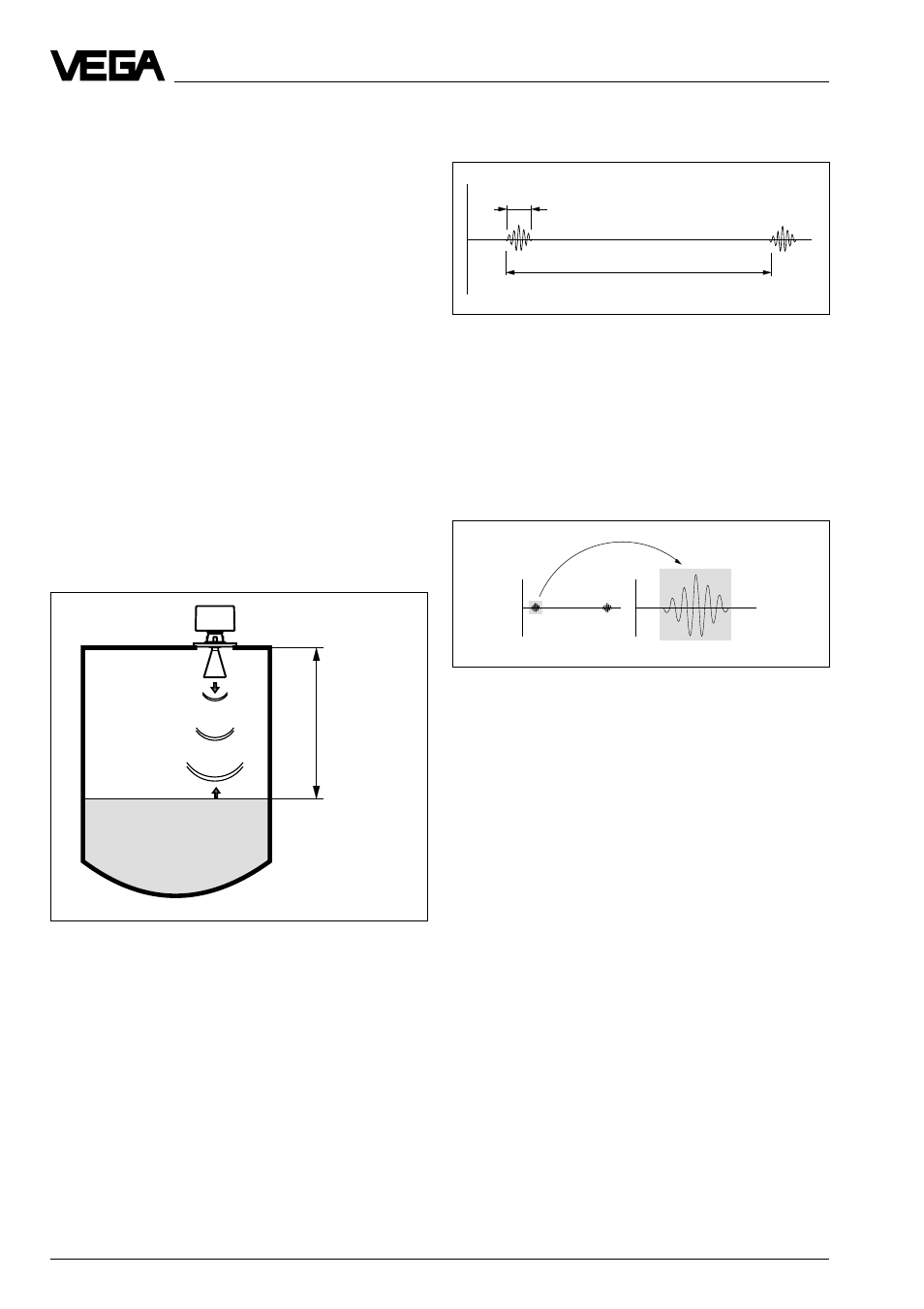

1 Описание прибора
1.1 Принцип действия
Radio detection and ranging: Радар.
Радарные датчики VEGAPULS являются
приборами для измерения уровня заполне-
ния, которые постоянно и бесконтактно
измеряют расстояние. Измеренное рас-
стояние соответствует высоте заполне-
ния и выдается как уровень заполнения.
Посылать – отражать - принимать
Антенной радарного датчика излучаются
кратчайшие 5,8 ГГц радарные сигналы в
виде коротких импульсов. Радарные им-
пульсы, отраженные от заполняемого ма-
териала опять принимаются антенной в
виде радарного эха. Время прохождения
радарного импульса от излучения до при-
ема пропорционально дистанции и, таким
образом, высоте заполнения
Радарные импульсы посылаются антен-
ной системой в виде импульсного пакета
длительностью 1 нс и паузами между им-
пульсами 278 нс, что соответствует час-
тоте посылки пакетов импульсов 3,6 мГц.
Во время пауз между импульсами антен-
ная система работает как приемник. Это
значит, необходимо обработать время про-
хождения сигнала за менее, чем миллиард-
ную долю секунды и оценить картину эха
в доли секунды.
посылает - отражает – принимает
Измеряе-
мый уро-
вень
Радарные датчики VEGAPULS достигают
этого особым способом трансформации
времени, который более чем 3,6 миллионов
эхо - картин в секунду растягивает, замо-
раживает и затем оценивает как бы под
лупой времени.
Последовательность импульсов
Таким образом, для радарных датчиков
VEGAPULS является возможным без ана-
лизов частоты, занимающих много време-
ни, как это необходимо при других мето-
дах измерения радаром, в циклах по 0,1
секунды точно и детально оценить кар-
тину отраженного сигнала под лупой вре-
мени.
Почти все материалы измеряемы
Радарные сигналы ведут себя физически
подобно видимому свету. В соответствии
с квантовой теорией пронизывают они
также безвоздушное пространство. Таким
образом, они не привязаны, как например
звук, к проводящей среде (воздух) и рас-
пространяются как свет со скоростью
света. Радарные сигналы реагируют на
две электрические основные величины:
- электрическую проводимость материа-
ла.
- диэлектрическую постоянную материа-
ла.
Время преобразования
