VEGAPULS 64 и 81
5 5
Запуск в работу
6.2 Настройка с ПЭВМ
Подключение
В главе “2.3 Построение измерительных
систем” описано подключение ПЭВМ к
различным измерительным блокам. ПЭВМ
с обслуживающей программой VVO (VEGA
Visual Operating) может быть подключена:
- к датчику
- к сигнальному проводу
- к устройству формирования сигнала
VEGAMET 514 V /515 V
- к центру формирования сигнала VEGA-
LOG.
Подключение ПЭВМ к датчику
Для подключения ПЭВМ к датчику Вам ну-
жен адаптер интерфейса VEGACONNECT.
Вставьте VEGACONNECT в стандартный
порт ПЭВМ и подключите двухжильный
провод VEGACONNECT или к сигнальному
выходу датчика (VEGAPULS 81), или (у
приборов серии VEGAPULS 64) в CON-
NECT – гнезда, предусмотренные для это-
го на датчике.
Подключение ПЭВМ к измерительному
сигнальному проводу
Подключите двухжильный провод VEGA-
CONNECT к проводу сигнального выхода
датчика.
Подключение ПЭВМ к устройству фор-
мирования сигнала VEGAMET
Подключите двухжильный провод
VEGACONNECT к CONNECT – гнездам
устройства формирования сигнала.
Подключение ПЭВМ к центру формиро-
вания сигнала VEGALOG
Соедините ПЭВМ с центром формирова-
ния сигнала VEGALOG 571 стандартным
компьютерным кабелем.
Указания:
На выходной сигнал 0…20 мА накладыва-
ется цифровой сигнал регулировки. Если
внутреннее сопротивление подключенного
устройства формирования сигнала мень-
ше чем 100 Ом (например, у индикаторного
прибора), цифровой сигнал регулировки
слишком ослабляется. Добавьте в этом
случае в сигнальный провод сопротивле-
ние R
³ 100 Ом, для того чтобы предотвра-
тить при длительной регулировке шунти-
рование сигнала.
Настройка
Вы подключили ПЭВМ с математическим
обеспечением VVO к Вашей измеритель-
ной системе.
Отдельные шаги по обслуживанию и вво-
ду данных коротко можно охарактеризо-
вать следующим образом (например: • вы-
берите…; • начните…)
• Сначала подайте питание на подключен-
ный радарный датчик.
• Сначала подайте питание на подключен-
ное устройство формирования сигнала.
• Подключите ПЭВМ и запустите про-
грамму VVO.

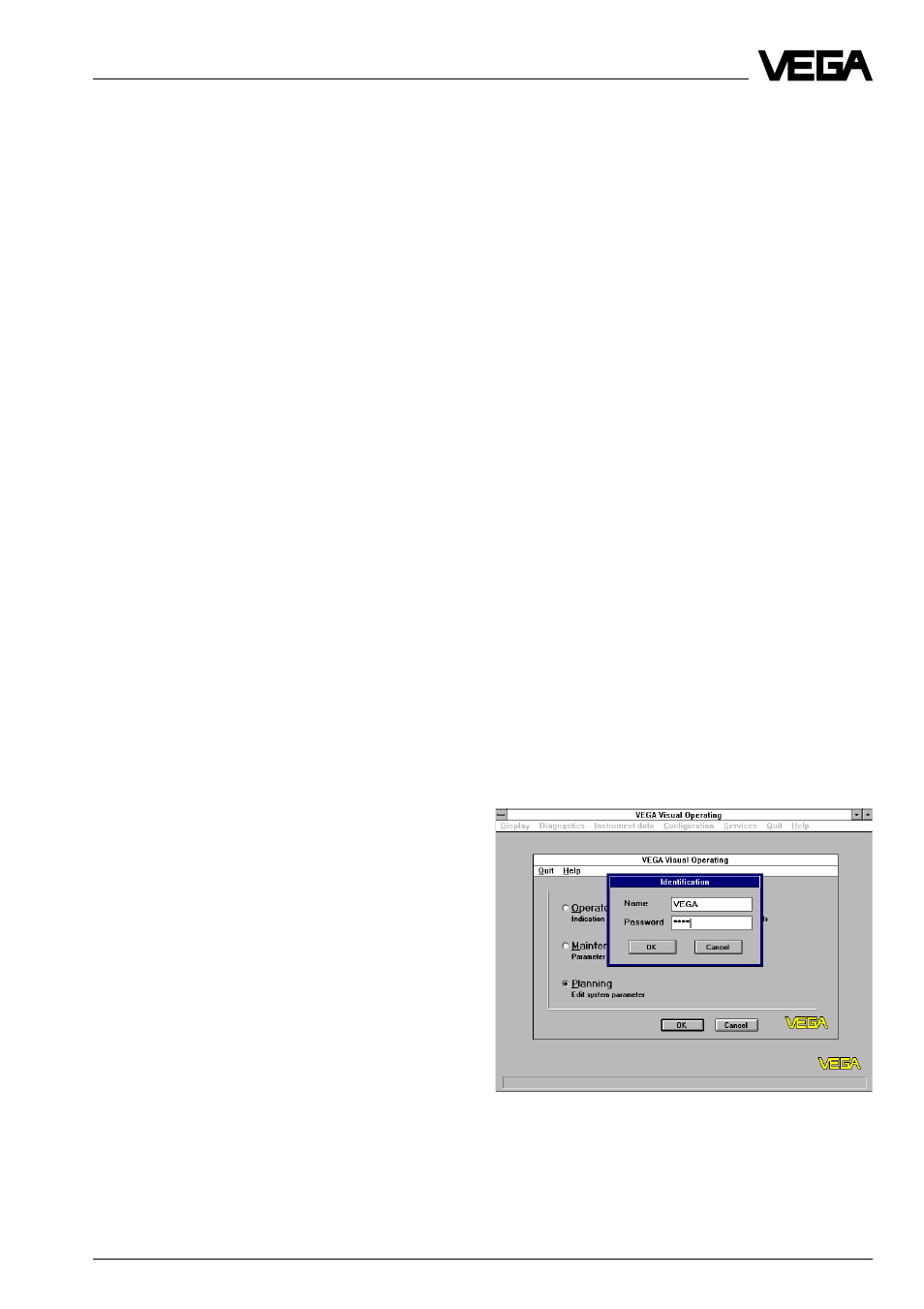

• Выберите на экране с помощью кнопки
со стрелкой или мышки пункт”Planning”
и нажмите “OK”. В следующем окне Вас
спросят имя пользователя.
• Укажите имя “VEGA”.
• Укажите пароль также “VEGA”.
Это предварительно установленное опре-
деление пользователя.
