Типы и варианты: Построение измерительных систем

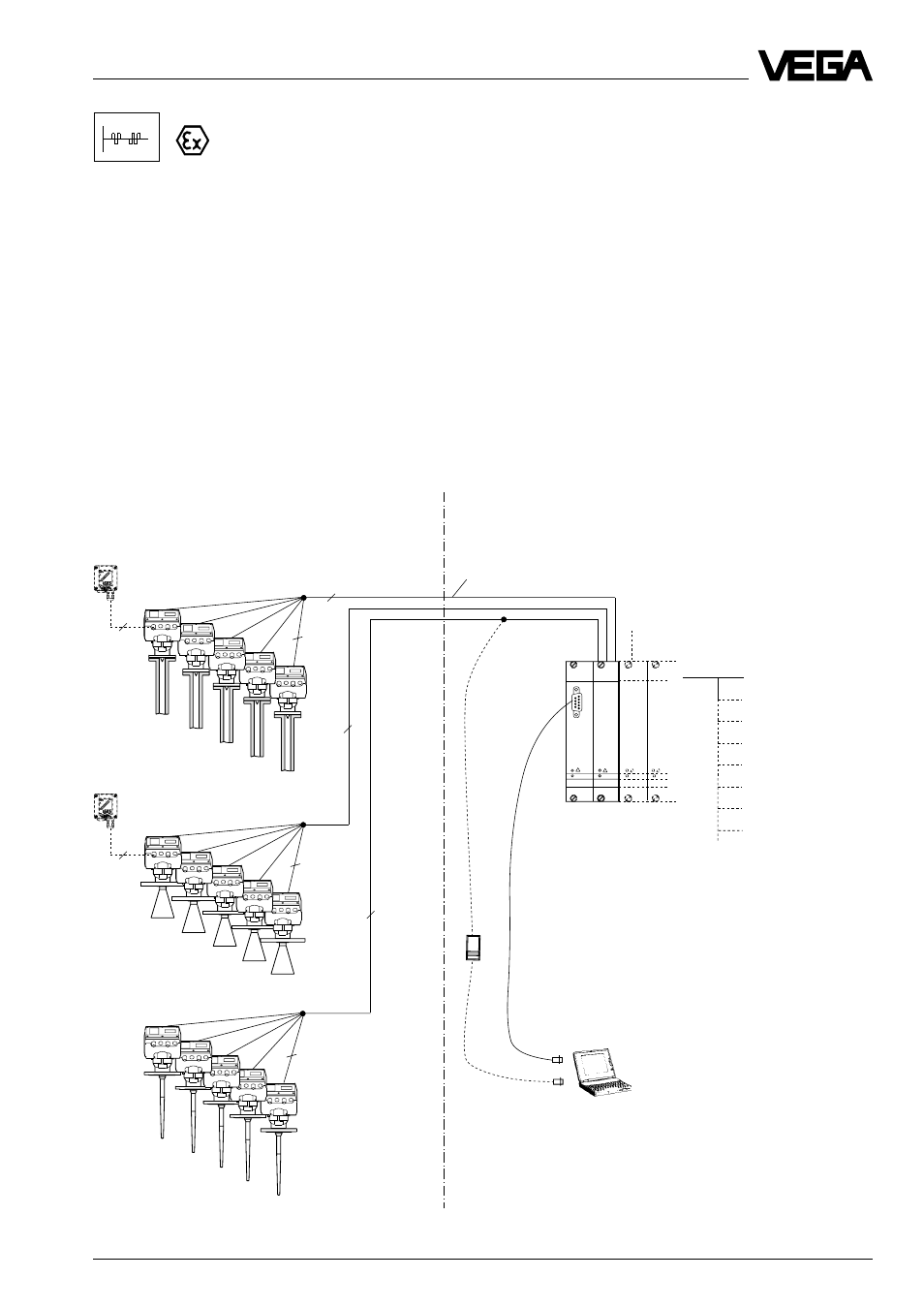

Измерительная система с 1…5 датчиками VEGAPULS 81 (тип В)
на двухжильном проводе с центром формирования сигнала
VEGALOG 571
• Цифровой выходной сигнал; обработка сигнала в центре формирования сигнала.
• До пяти датчиков на одном двухжильном проводе, 15 датчиков (три группы по 5 дат-
чиков) на одной входной карте. Двухжильный провод передает энергопитание, цифро-
вой выходной сигнал, а также наложенный цифровой сигнал регулировки.
• Сертифицирован в Ех зоне 0, питание/выходной сигнал ЕЕх е (повышенная надеж-
ность).
• Настройка и параметрирование через ПЭВМ и программу регулировки VVO. ПЭВМ под-
ключается непосредственно через интерфейсный кабель (RS 232) к вычислительно-
му устройству центра формирования сигнала.
• В датчик встраивается как вариант индикаторный прибор с цифровой и аналоговой
индикацией.
• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-
ваться на расстоянии до 25 м от датчика в Ех – зоне 0.
• Допустимое максимальное сопротивление двухжильного сигнального и питающего
VEGALOG
571 CPU
VEGALOG
571 EV
2
2
2
2
2
4
4
2
CPU
Токовые выходы
Выходы напряжения
Релейные выходы
Транзисторный выход
Реле сообщения о непол.
Индикаторные выходы
Цифровая сеть
Соединение со всеми
BUS - системами
Обработка (см. также информацию
“Центр формирования сигнала
VEGALOG 571”)
VEGADIS 10
Центр формирования сигна-
ла VEGALOG 571 с входны-
ми картами в 19 “ шасси, до
15 датчиков (3 х 5) на карту.
VEGACONNECT
VEGAPULS 81 с цифровым сигнальным выхо-
дом, до 5 датчиков на олном двухжильном
проводе
ПЭВМ с математическим обеспечением для регу-
лировки VEGA Visual Operating
Провод экранирован при сильных
электромагнитных помехах
Ex - зона
Не - Ex - зона
EEx i
EEx e
EEx i
EEx e
EEx i
провода составляет 15 Ом на жилу или максимальная длина кабеля между датчиком
и устройством формирования сигнала 1000 м.
