4 схемы подключения серии vegapuls 81, Электрическое подключение, Общий вид открытой клеммной короб- ки vegapuls 81 – Инструкция по эксплуатации VEGA VEGAPULS 81
Страница 51
VEGAPULS 64 и 81
5 1
Электрическое подключение
5 6 7 8 9 10
+5V
SCL GND I +
I -
U + U -
I +
I -
1 2 3 4
SDA
Клеммная панель с искро-
безопасными электричес-
ким цепями (EEx ia)
Клеммная панель с
электрическими цепями
повышенной надежности
(EEx е)
Вводы кабеля 1… 4 M20 x
1,5 (диаметр кабеля
5 … 9 мм)
Внимание:
Диаметр подключающего кабеля должен
быть min. 5 мм и max. 9 мм. В противном
случае не гарантируется достаточное уп-
лотнение ввода кабеля.
Клеммы
заземления
Клемма заземле-
ния и экранирова-
ния
Клемма заземле-
ния и экранирова-
ния или земляной
провод
5.4 Схемы подключения серии
VEGAPULS 81
Открутите шесть винтов с внутренней
шестигранной головкой и снимите крышку
клеммной коробки. На верхней внутренней
стороне крышки клеммной коробки нахо-
дится изогнутый штифт. Вставьте штифт
в крышку клеммной коробки в среднее
верхнее резьбовое отверстие открывшей-
ся клеммной коробки. Таким образом,
крышка клеммной коробки будет надежно
закреплена на все время работы по под-
ключению.
Подключите экран кабеля с проводом
энергопитания, подходящего к датчику,
(например, при питании 90…250 V AC) к
клемме заземления и экранирования в
клеммной коробке. Затем соедините за-
земление установки (фундамент или за-
земленную плиту) с внешней клеммой за-
земления наверху задней стороны желто-
го корпуса датчика или на задней стороне
фланца.
Указание:
Заземление экрана осуществлять только с одной стороны
(на датчике). Клемма экрана и клемма заземления электри-
чески связаны.

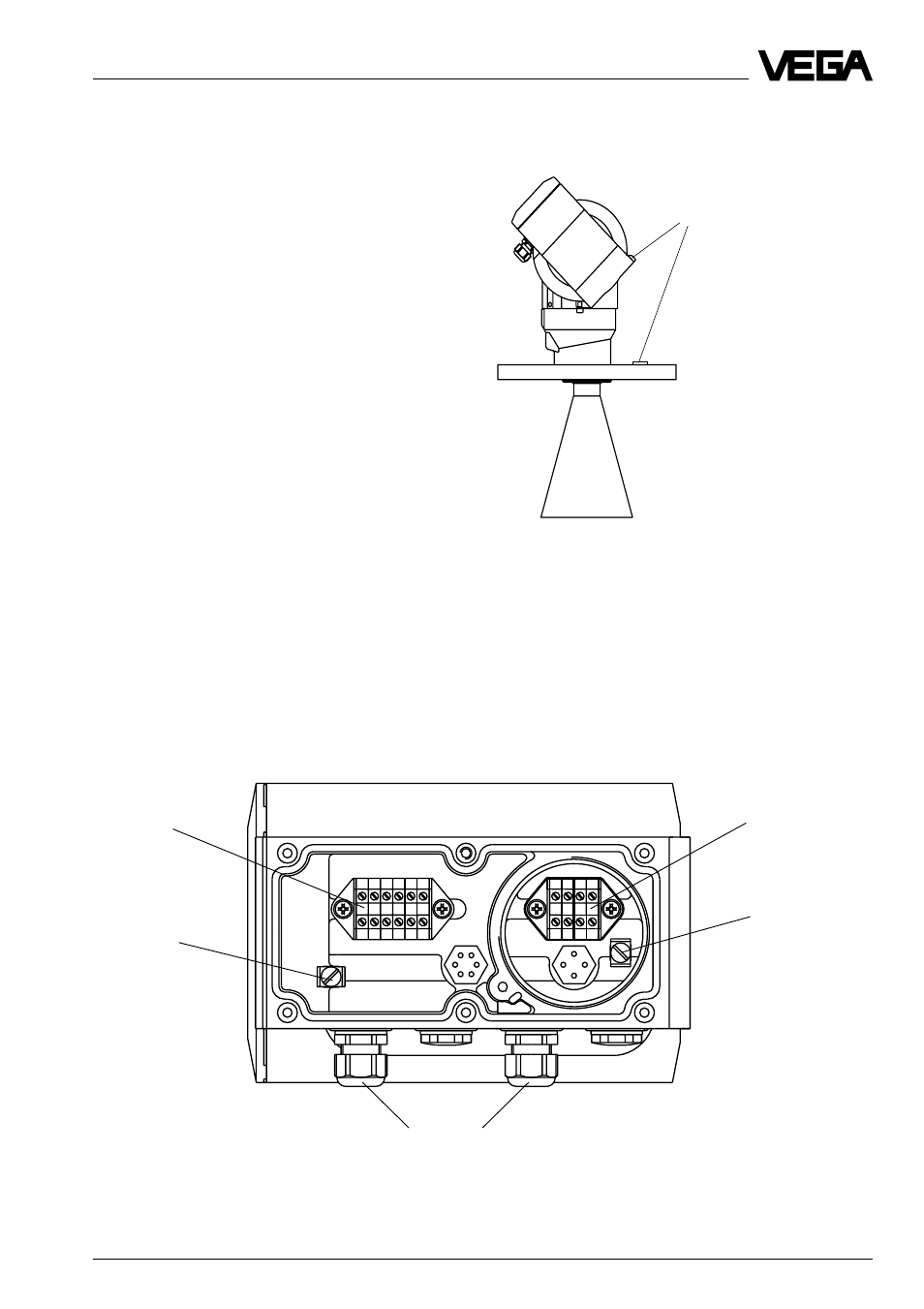

Общий вид открытой клеммной короб-
ки VEGAPULS 81
