Страница 44: Распорки резервуаров
4 4
VEGAPULS 64 и 81
Монтаж и установка
Выступы резервуара (плоские выступы)
Выступы резервуара (впускной коллек-
тор)
Встроенные конструкции резервуара
Распорки резервуара
Правильно
Неправильно
Правильно
Неправильно
Правильно
Неправильно
Правильно
Неправильно
Лест-
ница
Лест-
ница
Экраны

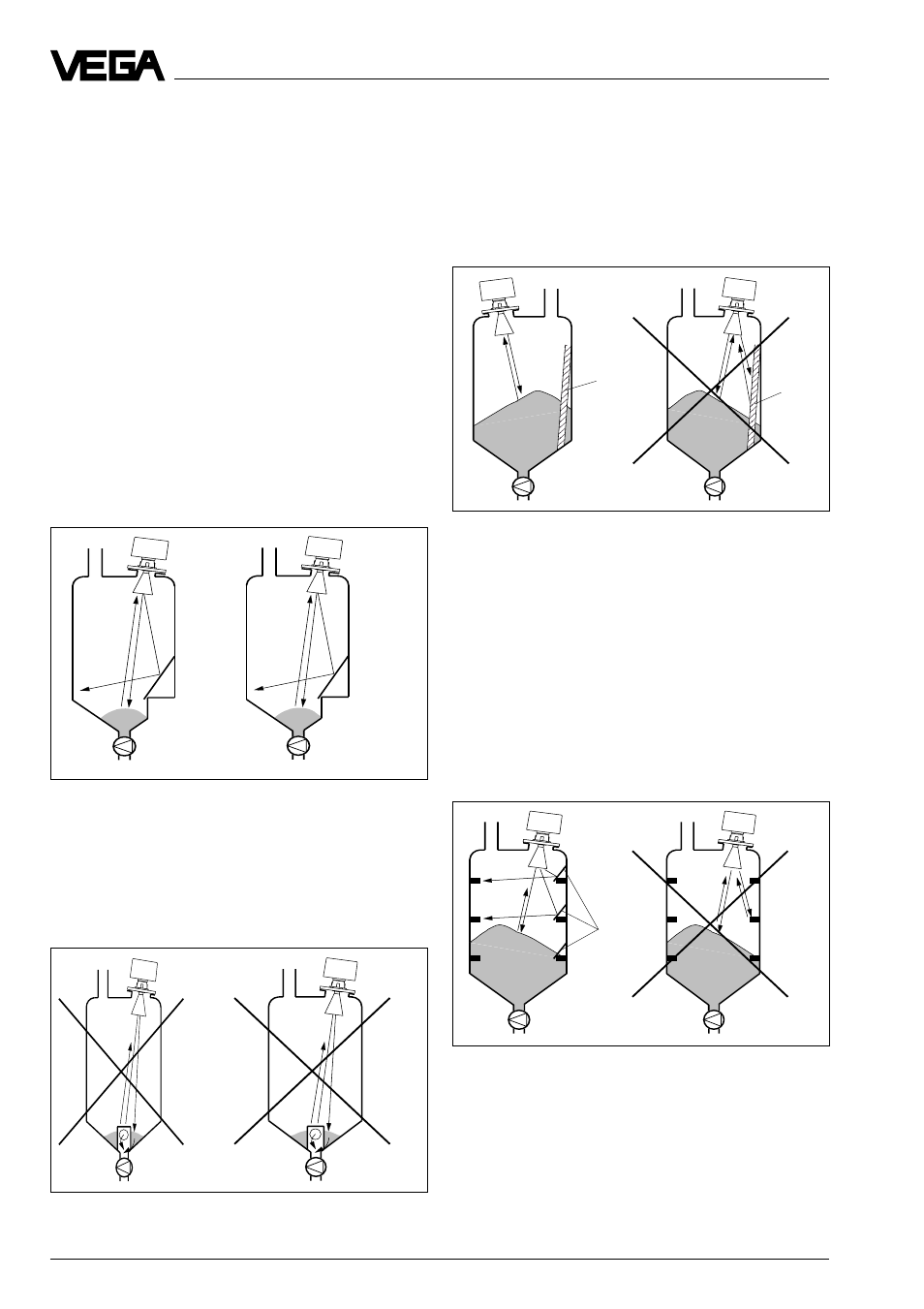

4.5 Ложный эхо - сигнал
Место установки радарного датчика дол-
жно быть выбрано так, чтобы никакие
встроенные конструкции или втекающие
материалы не пересекались с радарным
сигналом. Следующие примеры и указания
покажут Вам наиболее частые проблемы
измерения и помогут их избежать.
Выступы резервуаров
Формы резервуаров с плоскими выступа-
ми, обращенными к антенне, могут сильно
затруднять измерения из-за сильного
ложного эхо - сигнала. Экраны над этими
плоскими выступами рассеивают ложный
эхо - сигнал и гарантируют надежное из-
мерение.
Впускной коллектор, например для сме-
шивания материала, с гладкой обращенной
к радарному датчику поверхностью зак-
рывается наклонным экраном. В результа-
те ложный сигнал рассеивается.
Встроенные конструкции резервуа-
ров
Встроенные конструкции резервуаров, как
например лестница, часто являются причи-
ной ложного эхо - сигнала. Обратите внима-
ние при проектировании мест измерения на
беспрепятственный доступ радарного
сигнала к заполняемому материалу.
Распорки резервуаров
Распорки резервуаров могут так же, как и
другие встроенные конструкции резер-
вуаров быть причиной сильных ложных
эхо - сигналов, накладывающихся на по-
лезное эхо. Маленькие экраны действен-
но предотвращают прямое отражение
ложных эхо - сигналов. Ложные эхо - сиг-
налы диффузно рассеиваются в про-
странстве и затем отфильтровываются
измерительной электроникой как “эхо -
шумы”.
