VEGAPULS 64 и 81
4 7

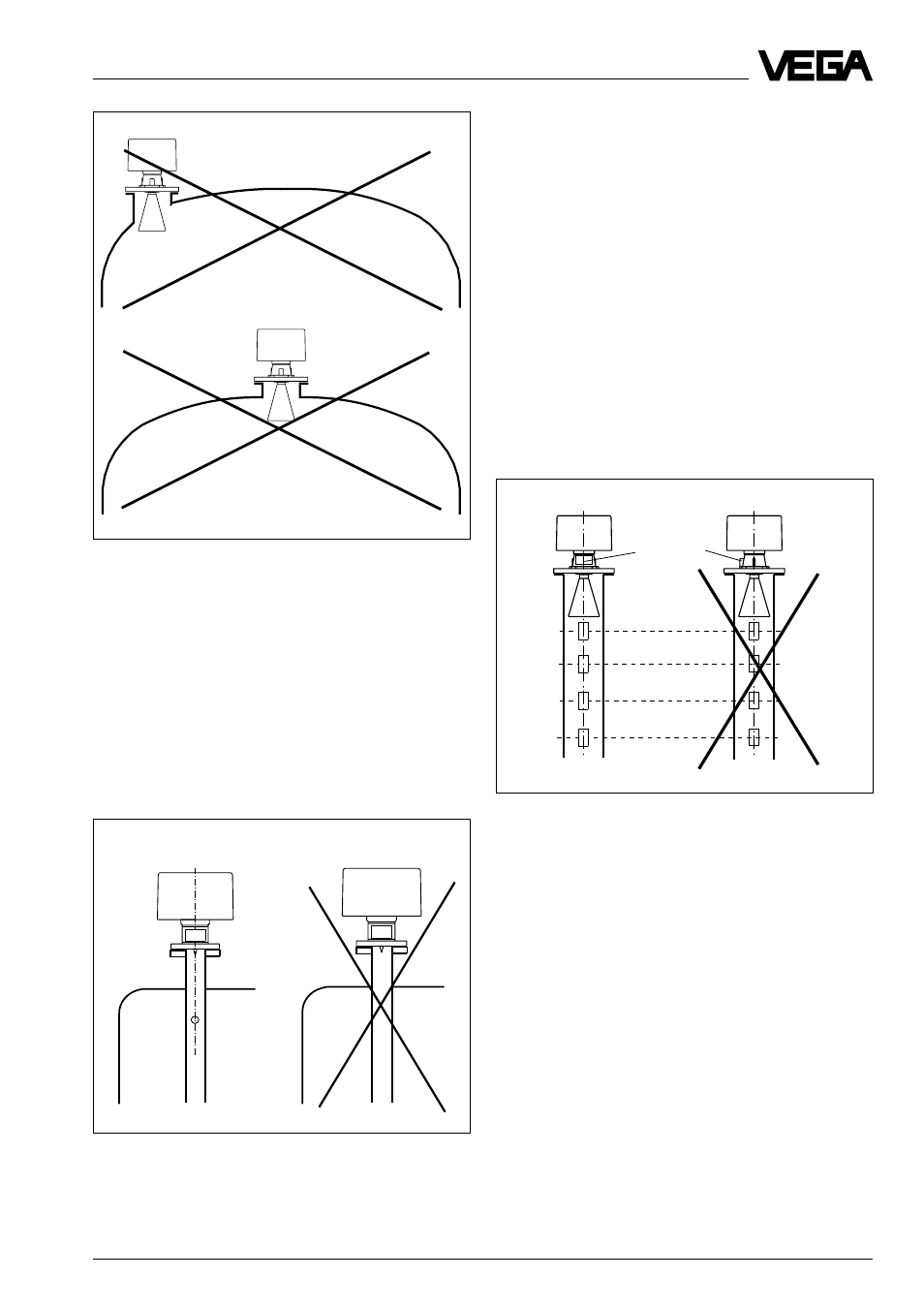

Монтаж и установка: Ошибки установки
Трубчатая антенна: Волноводная труба, от-
крытая внизу, должна иметь наверху вен-
тиляционное отверстие или отверстие вы-
равнивания
VEGAPULS 64 на волноводной трубе: На-
правление поляризации в одной плоско-
сти с шильдиком. Датчик должен быть на-
правлен шильдиком к рядам отверстий
или щелей
Неправильно
Неправильный монтаж на резервуаре с
параболической крышей
Шильдик
Правильно
Неправильно
Правильно
Неправильно
Трубчатая антенна без отверстия
для вентиляции
Системы трубчатых антенн должны быть
снабжены в верхнем конце волноводной
трубы отверстием для вентиляции. От-
сутствие отверстия ведет к ошибкам из-
мерения.
Трубчатая антенна, неверное направ-
ление поляризации
При измерении в волноводной трубе, осо-
бенно с отверстиями для перемешивания,
важно чтобы радарный датчик был на-
правлен к отверстиям.
Ряды отверстий волноводной трубы, раз-
мещенные в два ряда через 180
о
, должны
находиться в одной плоскости с направле-
нием поляризации радарного сигнала. На-
правление поляризации лежит в плоско-
сти шильдика (VEGAPULS 64) или в плос-
кости выступа в нижней части корпуса
(VEGAPULS 81).
