Инструкция по эксплуатации VEGA VEGAPULS 81
Страница 36
3 6
VEGAPULS 64 и 81

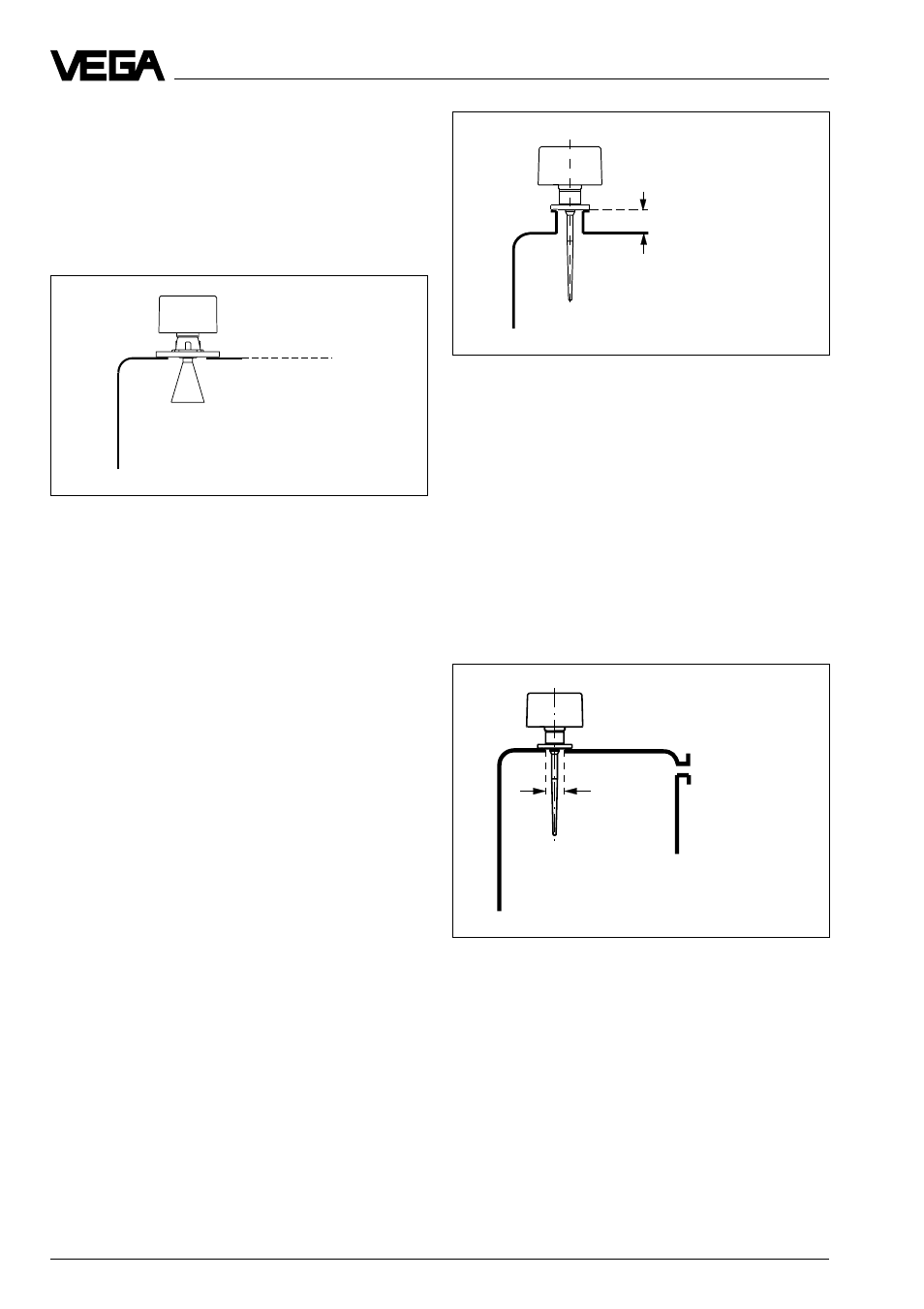

Монтаж и установка: Измерение жидкостей
Стержневая антенна на DIN - патрубке
Стержневая антенна непосредственно на
отверстии резервуара
£ 150 мм
Отверстие
Æ 50 мм
Монтаж непосредственно на плоской
крыше резервуара
Базовая плоскость
Рупорная антенна непосредственно на
крыше резервуара
Если прочность резервуара допускает
(учитывая вес датчика), то плоский мон-
таж непосредственно на крыше резервуа-
ра является хорошим и благоприятным ре-
шением. Базовой плоскостью в данном
случае является поверхность резервуара.
Стержневая антенна
Стержневая антенна на DIN - патрубке
Стержневая антенна из PTFE (тефлон) ис-
пользуется особенно для агрессивных ма-
териалов, таких как кислота и щелочь. За-
дачи измерений в пищевой промышленно-
сти со стерильными резервуарами требу-
ют химически нейтральных измеритель-
ных систем и часто очень маленьких от-
верстий в резервуаре. Тефлоновая стерж-
невая антенна не только химически нейт-
ральна, но и монтируется на очень ма-
леньких отверстиях резервуара в 50 мм.
При измерениях жидкостей тефлоновой
стержневой антенной монтаж производит-
ся на прямом DIN - патрубке. Патрубок не
может быть при этом длиннее, чем 150 мм
(при применении более длинной антенны
не длиннее чем 250 мм). Стержневые ан-
тенны имеют фланцы DN 50, DN 80, DN
100 и DN 150.
Стержневая антенна непосредственно
на отверстии резервуара
Стержневая антенна может монтировать-
ся также непосредственно на круглом от-
верстии резервуара.
Обратите внимание, чтобы на стержневую
антенну из PTFE не было воздействия ме-
ханической нагрузки. Если она подверга-
ется изгибающему усилию, происходит
деформация или существует угроза раз-
рушения.
