VEGAPULS 64 и 81
1 3
Типы и варианты: Построение измерительных систем

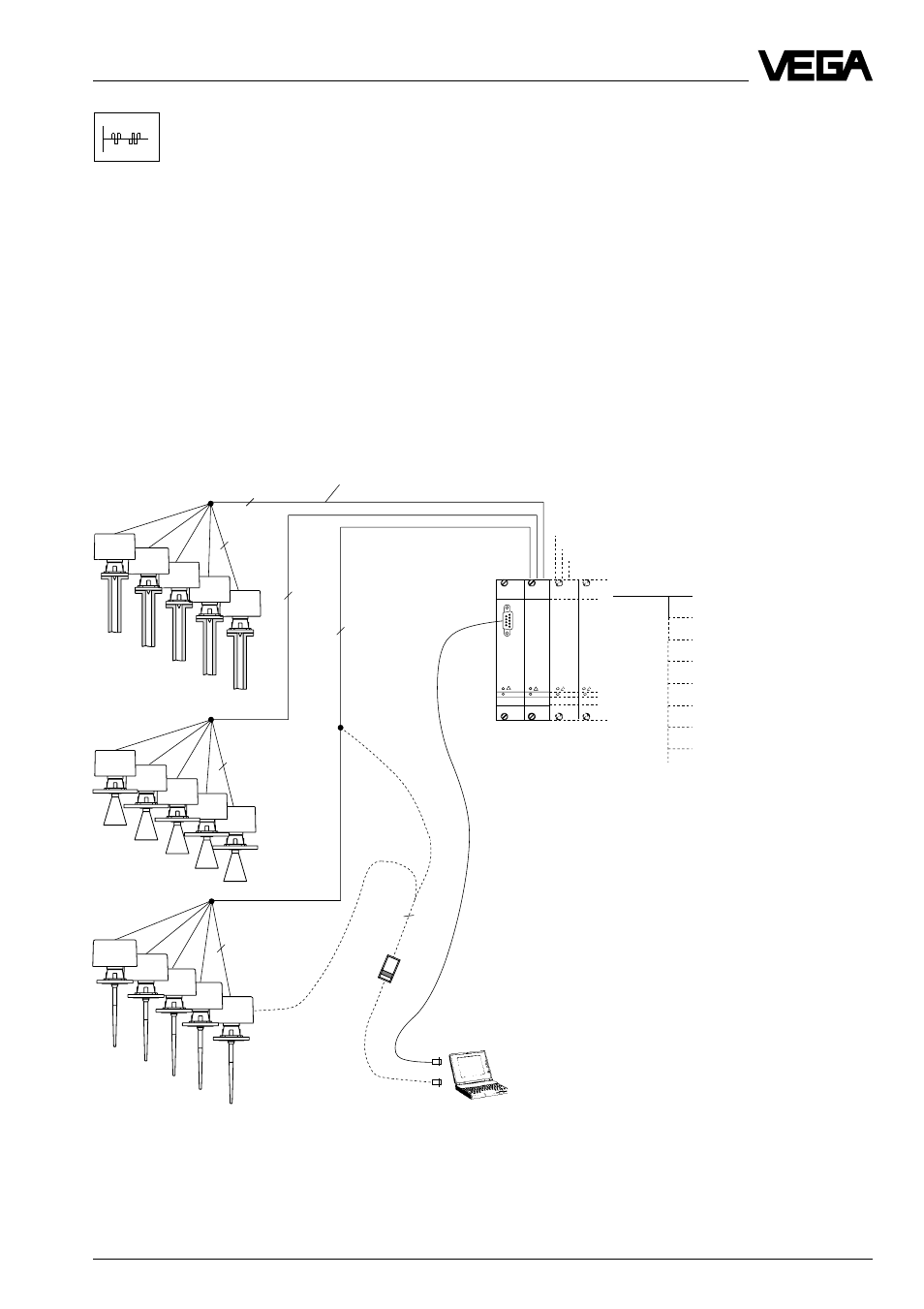

Измерительная система с 1…5 датчиками VEGAPULS 64 на двух-
жильном проводе с центром формирования сигнала VEGALOG 571
• Цифровой выходной сигнал; обработка сигнала в центре формирования сигнала.
• До пяти датчиков на одном двухжильном проводе, 15 датчиков (три группы по 5 дат-
чиков) на одной входной карте. Двухжильный провод передает энергопитание, цифро-
вой выходной сигнал, а также наложенный цифровой сигнал регулировки.
• Регулировка и параметрирование через ПЭВМ и программу регулировки VVO. ПЭВМ
подключается с помощью кабеля RS 232 к центру формирования сигнала. Кроме того,
ПЭВМ может подключаться через адаптер VEGACONNECT непосредственно к датчи-
ку или сигнальному проводу.
• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-
ваться на расстоянии до 25 м от датчика.
• Допустимое максимальное сопротивление двухжильного провода датчика составляет
15 Ом на жилу или максимальная длина кабеля между датчиком и устройством фор-
мирования сигнала 1000 м.
VEGALOG
571 CPU
VEGALOG
571 EV
2
2
2
2
2
2
2
CPU
Токовые выходы
Выходы напряжения
Релейные выходы
Транзисторный выход
Реле сообщения о неполадках
Индикаторные выходы
Цифровая сеть
Соединение со всеми BUS - си-
стемами
Обработка (см. также информацию
“Центр формирования сигнала
VEGALOG 571”)
Центр формирования сигнала
VEGALOG 571 с входными
картами в 19 “ шасси, до 15
датчиков (3 х 5) на карту.
VEGACONNECT
VEGAPULS 64 с цифровым сиг-
нальным выходом, до 5 датчиков
на одном двухжильном проводе
ПЭВМ с математическим обеспе-
чением для регулировки VEGA
Visual Operating
Провод экранирован при сильных
электромагнитных помехах
