1 2
VEGAPULS 64 и 81

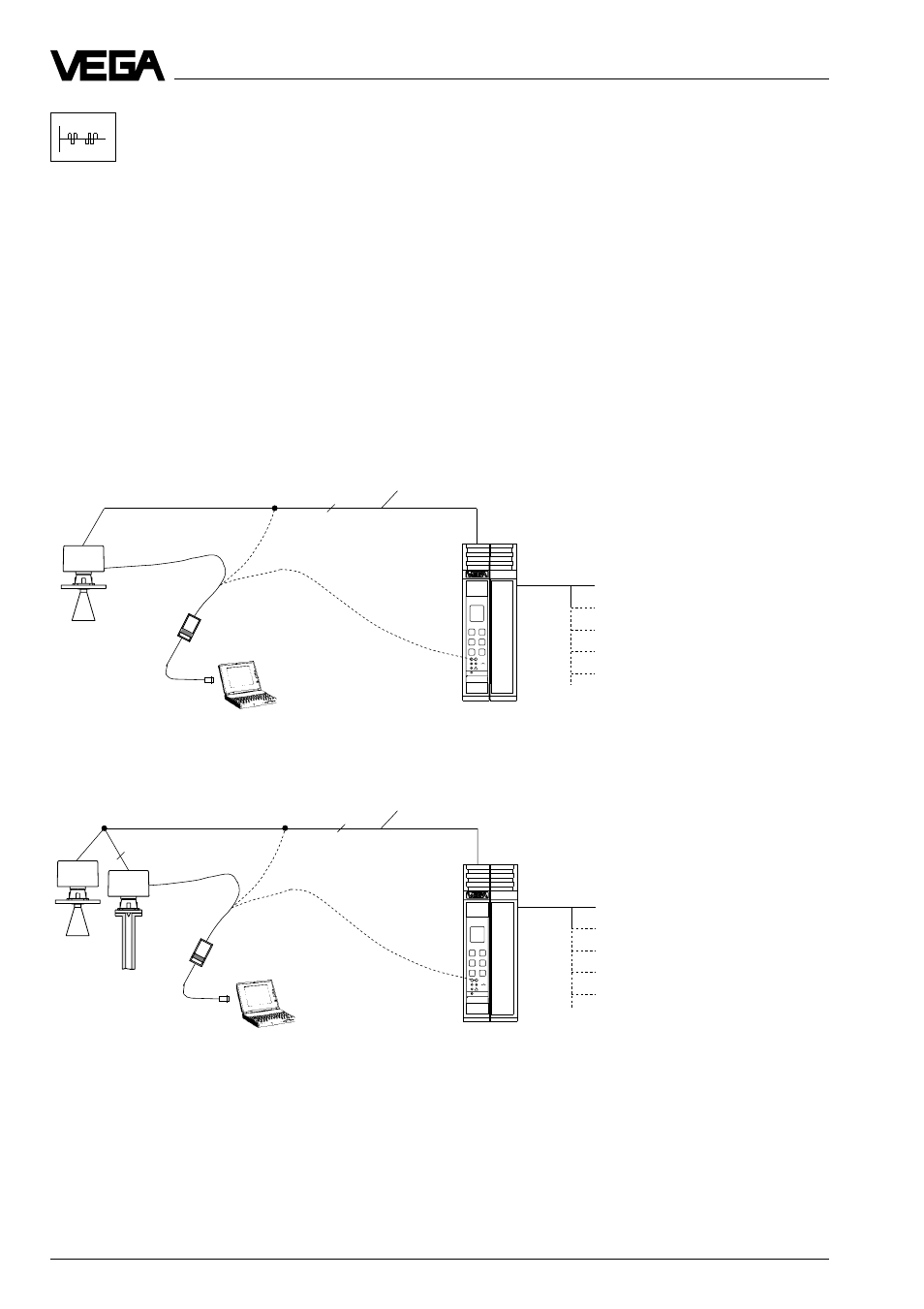

Измерительная система с одним или двумя датчиками VEGAPULS 64
с устройством формирования сигнала VEGAMET 514 V или 515 V
• Цифровой выходной сигнал; обработка сигнала в устройстве формирования сигнала.
• До двух датчиков на одном двухжильном проводе. Двухжильный провод передает
энергопитание, цифровой выходной сигнал, а также наложенный цифровой сигнал ре-
гулировки датчиков.
• Регулировка и параметрирование через ПЭВМ и программу регулировки VVO. ПЭВМ
подключается через адаптер VEGACONNECT к датчику, сигнальному проводу или ус-
тройству формирования сигнала. Кроме того, Вы можете регулировать и параметриро-
вать с помощью устройства формирования сигнала.
• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-
ваться на расстоянии до 25 м от датчика.
• Допустимое максимальное сопротивление двухжильного сигнального и питающего
провода составляет 15 Ом на жилу или максимальная длина кабеля между датчиком
и устройством формирования сигнала 1000 м.
2
2
VEGAMET
514V
2
VEGAMET
515V
Устройство формирования
сигнала VEGAMET 514 V в
корпусе типа 505
VEGACONNECT
ПЭВМ с математическим
обеспечением для регули-
ровки VEGA Visual Operating
VEGAPULS 64 с
цифровым сиг-
нальным выхо-
дом
VEGAPULS 64 с
цифровым сиг-
нальным выхо-
дом
VEGACONNECT
ПЭВМ с математическим
обеспечением для регули-
ровки VEGA Visual Operating
Устройство формирования
сигнала VEGAMET 515 V в
корпусе типа 505
Провод экранирован при сильных
электромагнитных помехах
Токовые выходы
Выходы напряжения
Релейные выходы
Реле сообщения о неполадках
Цифровая сеть
Обработка (см. также информацию
“Устройства формирования сигна-
ла серии 500”)
Токовые выходы
Выходы напряжения
Релейные выходы
Реле сообщения о неполадках
Цифровая сеть
Обработка (см. также информацию
“Устройства формирования сигнала
серии 500”)
Провод экранирован при сильных
электромагнитных помехах
Типы и варианты: Построение измерительных систем
