VEGAPULS 64 и 81
3 9

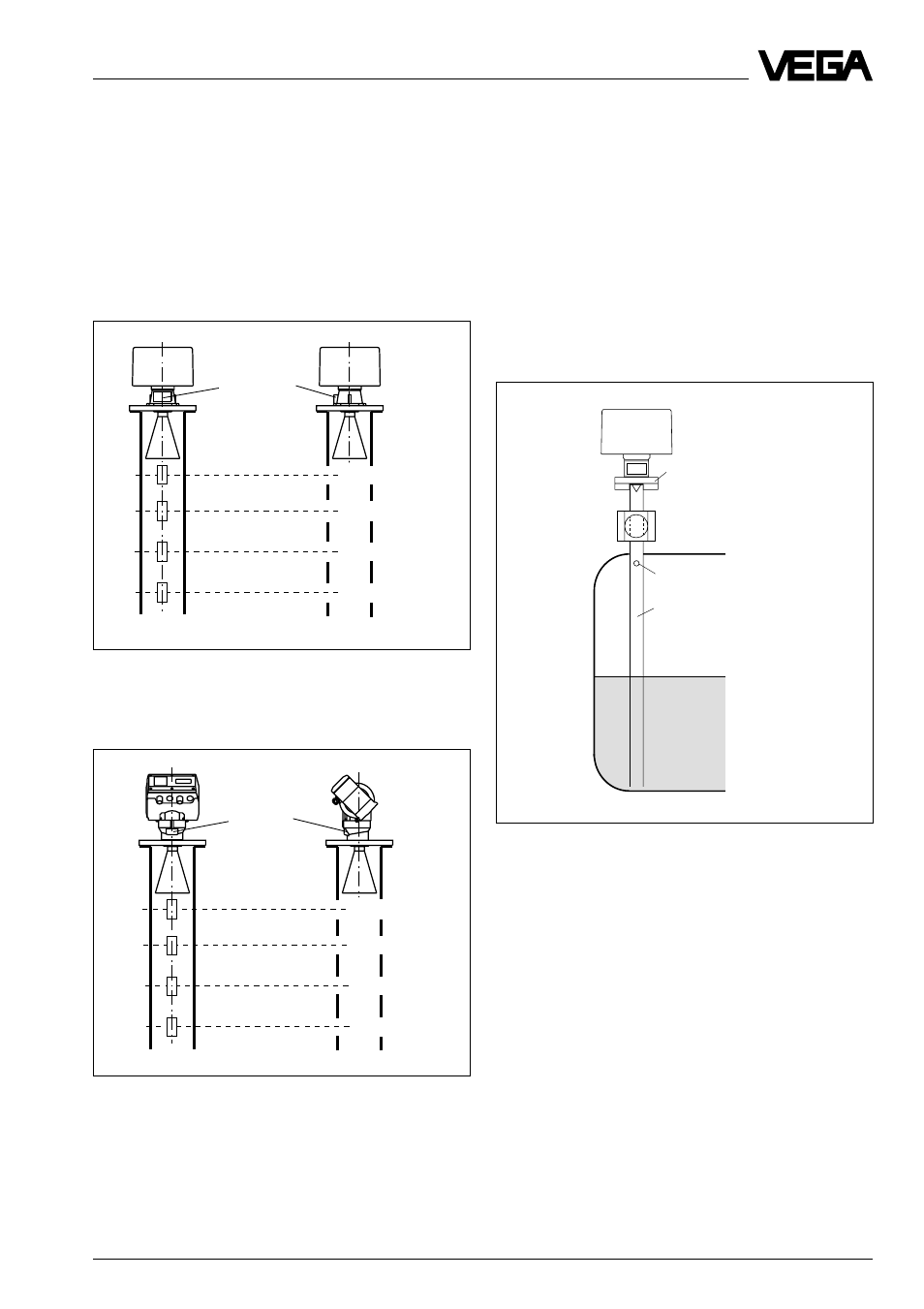

VEGAPULS 64: Ряд отверстий на одной оси
с шильдиком
Трубчатая система антенны, с закрываю-
щейся измерительной трубой
VVEGAPULS 81: Ряд отверстий на одной
оси с выступом передней части
Шильдик
Передняя
часть
DN 50
ø50
Шаровой кран
Отверстие выравнивания
Монтаж и установка: Измерение жидкостей
Круглые отверстия или прорези должны
быть размещены из соображения поляри-
зации радарного сигнала в два ряда, через
180°.
Монтаж радарного датчика производят
тогда так, чтобы шильдик VEGAPULS 64
или выступ передней части VEGAPULS 81
находились на одной оси с рядами отвер-
стий.
Волноводная труба с шаровым краном
При использовании шарового крана в вол-
новодной трубе можно выполнять работы
по обслуживанию и сервису не открывая
резервуар (например, при жидком газе или
токсичной среде).
Предпосылкой для надежной работы яв-
ляется соответствие внутреннего размера
шарового крана диаметру трубы. Шаровой
кран не должен иметь резкие переходы
или сужения в своем сечении по отноше-
нию к измерительной трубе.
