VEGAPULS 64 и 81 6 7
Запуск в работу
ESC OK
–
+
1 2
on
100
%
CONNECT
515 V
В зависимости от пункта меню введенные
значения запоминаются или происходит
переход в лежащий ниже уровень меню
Выбор пункта меню параметра или пе-
ремещение мигающего курсора
В зависимости от параметров, значе-
ние изменяется или выбирается из
списка
Разветвление, т.е. переход в ле-
жащий ниже уровень меню с помо-
щью [OK]
В зависимости от пункта меню
прекращается ввод данных или
осуществляется переход в лежа-
щий выше уровень меню
Дисплей, индикация
- измеряемого значения
- пункта меню
- параметра
- значения
Аналоговая индикация
LED (0…100 %)
6.4 Настройка с устройством фор-
мирования сигнала
Радарные датчики настраиваются в ос-
новном ПЭВМ с математическим обеспе-
чением VVO. Радарные датчики с цифро-
вым сигнальным выходом могут однако, в
отличие от датчиков с сигнальным выхо-
дом 0…20 мА (компактные приборы), об-
служиваться модулем регулировки и инди-
кации устройства формирования сигнала
VEGAMET 514 V или 515 V.
Датчики с цифровым выходным сигналом
подключаются с помощью двухжильного
провода к устройствам формирования сиг-
нала VEGAMET 514 V или 515 V или к цент-
ру формирования сигнала VEGALOG 571.
Через этот двухжильный провод осуще-
ствляются кроме энергопитания и переда-
чи измеряемого сигнала также связь с
датчиком.
С помощью модуля регулировки Вы на-
страиваете устройство формирования си-
гнала и подключенные радарные датчики.

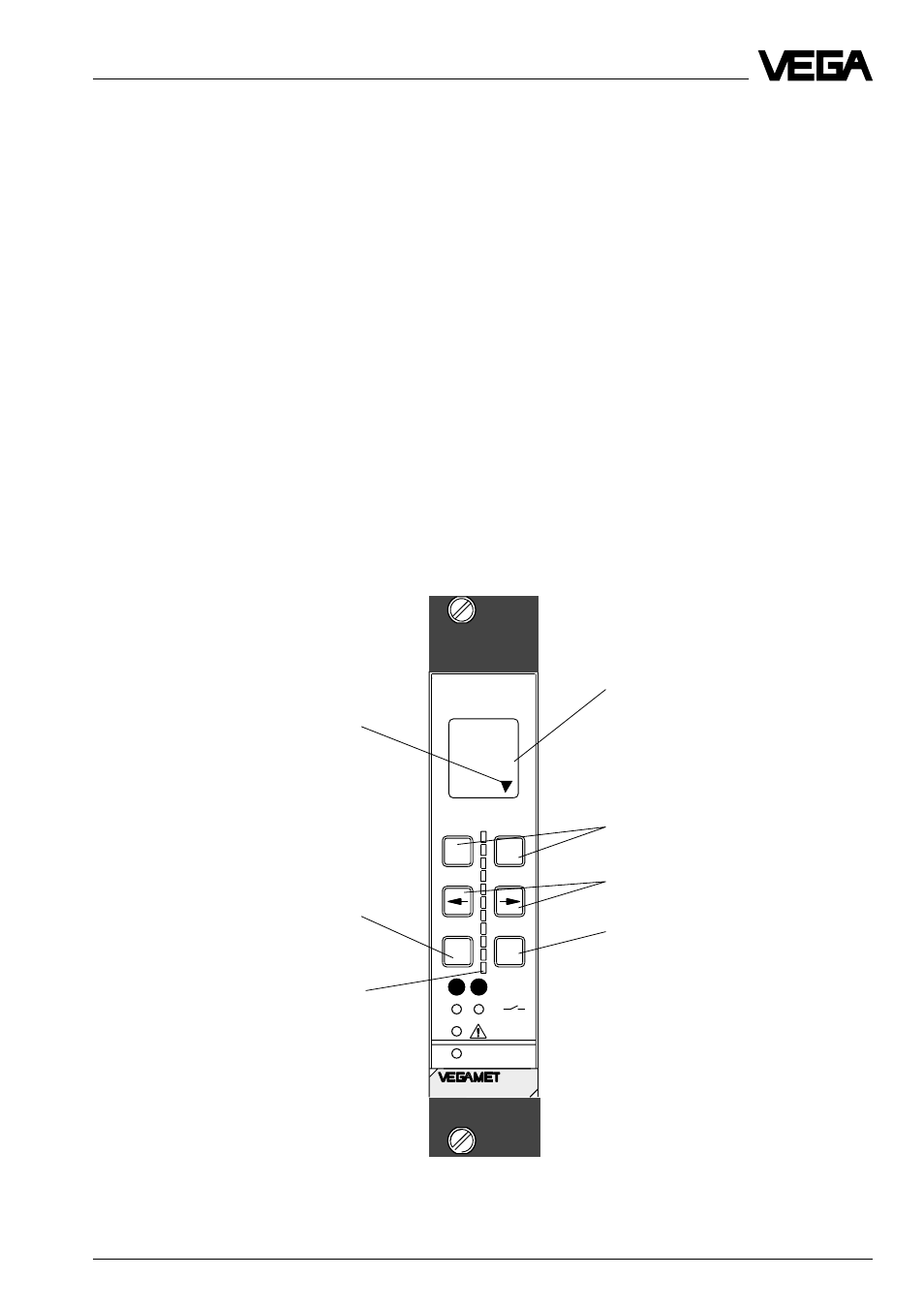

Модуль индикации и регулировки устройства формирования сигнала
VEGAMET 513…515
