1.4 Антенны
Глазом радарного датчика является его
антенна. Форма антенны не позволяет, од-
нако, неискушенному наблюдателю пред-
положить, как точно геометрическая фор-
ма антенны должна соответствовать фи-
зическим свойствам электромагнитного
поля. Форма является решающей для фо-
кусировки и, таким образом, для чувстви-
тельности, подобно чувствительности на-
правленного микрофона.
Для различных целей применения и требо-
ваний процесса имеются четыре системы
антенн. Каждая отличается наряду с ха-
рактеристикой фокусировки также осо-
быми химическими и физическими свой-
ствами.

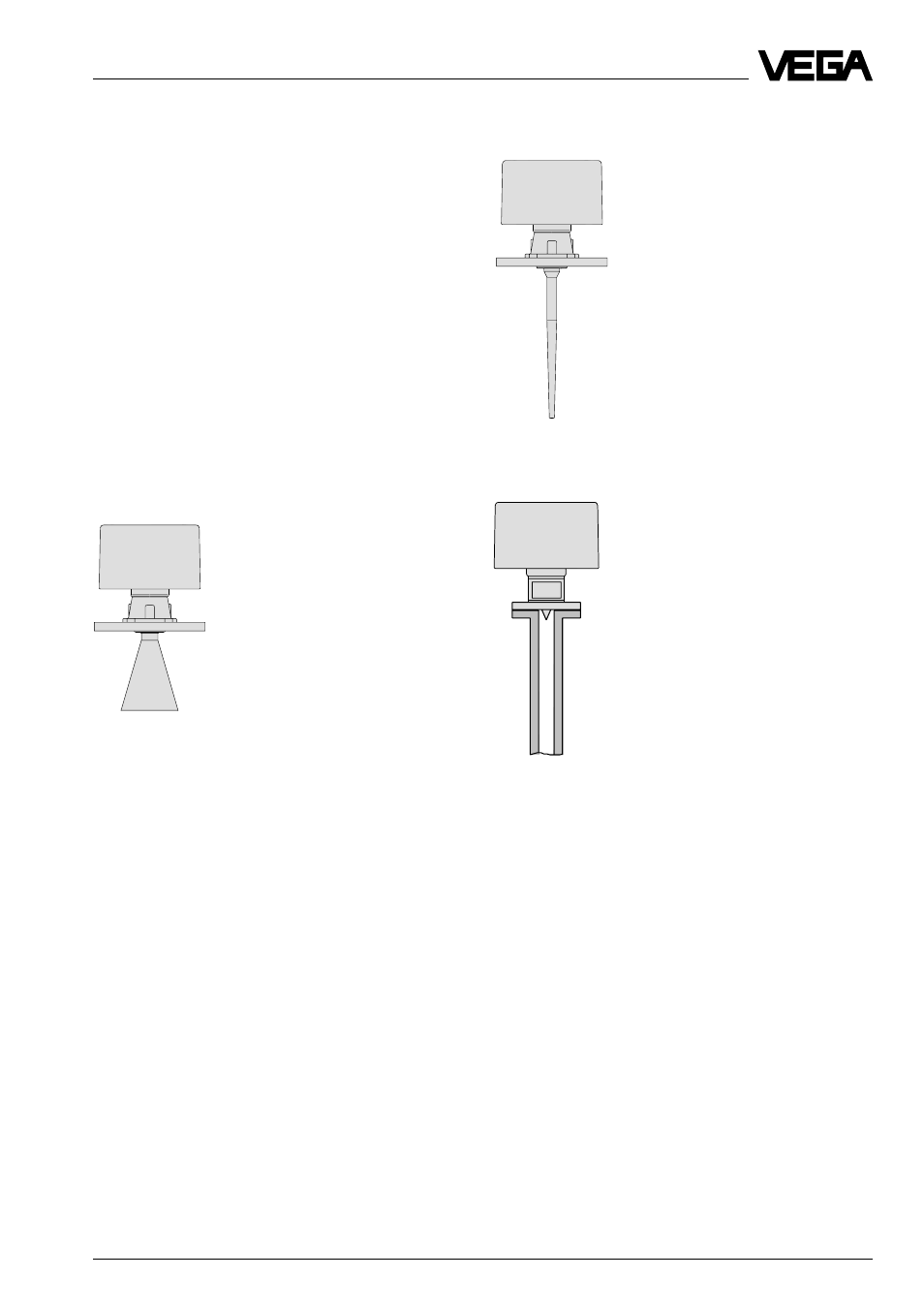

Рупорная антенна
Рупорные антенны примени-
мы в большинстве случаев.
Они фокусируют радарные
сигналы особенно хорошо.
Изготовленные из 1.4571
(StSt), сплава C4, сплава
C22 или тантала они очень
надежны, физически и хи-
мически устойчивы. Они
предназначены для давле-
ния до 6,4 МПа и при соответствующем
охлаждении пригодны для температур
среды свыше 1000°C.
Стержневая антенна
Стержневые антенны с наи-
лучшей химической устой-
чивостью нуждаются лишь
в самом маленьком диамет-
ре фланца (DN 50).
Стержень антенны и сопри-
касающиеся со средой час-
ти фланца изготовлены из
PTFE, так что стержневая
антенна легко чистится и
является нечувствительной
к отложениям конденсата.
Она предназначена для дав-
ления до 1,6 МПа и темпера-
туры до 200°C.
Трубчатая антенна
Трубчатая антенна на вол-
новоде или отводной трубе
образуется в соединении с
измерительной трубой, ко-
торая может быть также
изогнутой. Трубчатые ан-
тенны используются осо-
бенно при сильном волне-
нии или низкой диэлектри-
ческой проницаемости изме-
ряемой среды.
Измерительная труба пред-
ставляет собой волновод
для сигналов радара. Время прохождения
радарного сигнала изменяется в трубе и
зависит от диаметра трубы. Электронике
нужно просто сообщить внутренний диа-
метр трубы, чтобы она могла компенсиро-
вать изменение во времени прохождения.
