4 2
VEGAPULS 64 и 81
D
Излучаемые
волны
Отражения со
скачком фазы
Крышка пластмас-
сового резервуара
Отражения без
скачка фазы

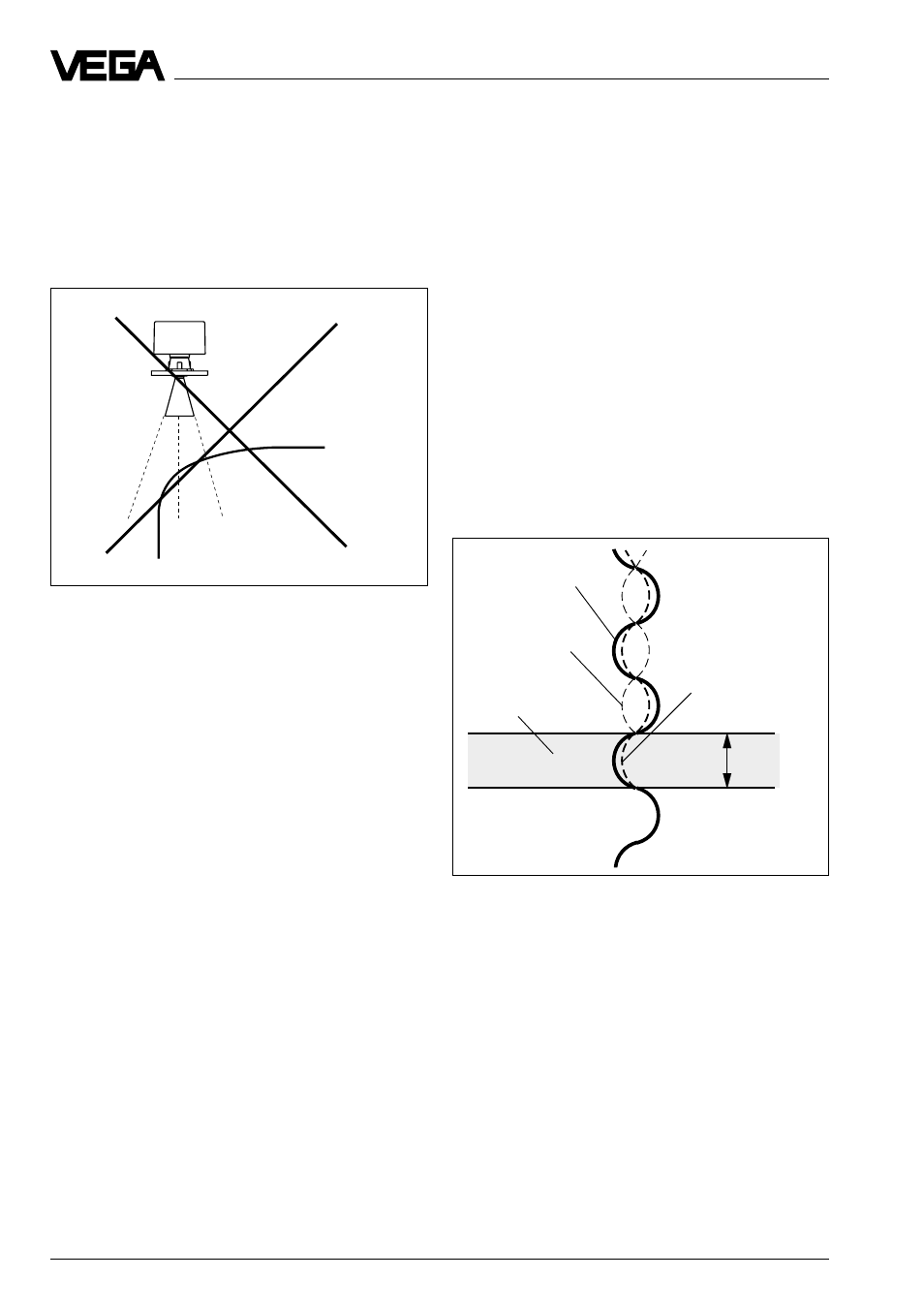

Монтаж и установка: Измерение через стенку резервуара
Датчик слишком близко к наружной стен-
ке резервуара
Неправильно
Если Вы хотите измерять через стенку
пластмассового резервуара, то обратите
внимание на то, чтобы датчик не распола-
гался слишком близко к наружной стенке
резервуара. Конус излучения должен хо-
рошо охватывать заполняемый материал
и не должен попадать мимо резервуара
или даже на стенки резервуара.
Оптимизация толщины материала, про-
низываемого лучами
Если невозможно исключить ложные от-
ражения при прохождении через резерву-
ар или окно, то можно с помощью оптими-
зации толщины среды, пронизываемой лу-
чами, почти исключить ложные отраже-
ния.
Ложные отражения состоят из двух от-
дельных отражений. Одно отражение при
вхождении в пронизываемый материал,
другое при выходе волн из пронизываемо-
го материала.
Отражение от поверхности вхождения
имеет скачок фазы в половину длины вол-
ны. Сигналы, отражаемые от поверхности
на выходе, отражаются без скачка фазы.
Два ложных отражения от плоскости вхо-
да волны (со скачком фазы) и от плоско-
сти выхода волны (без скачка фазы), ко-
торые взаимно гасятся
