VEGAPULS 64 и 81
Монтаж и установка

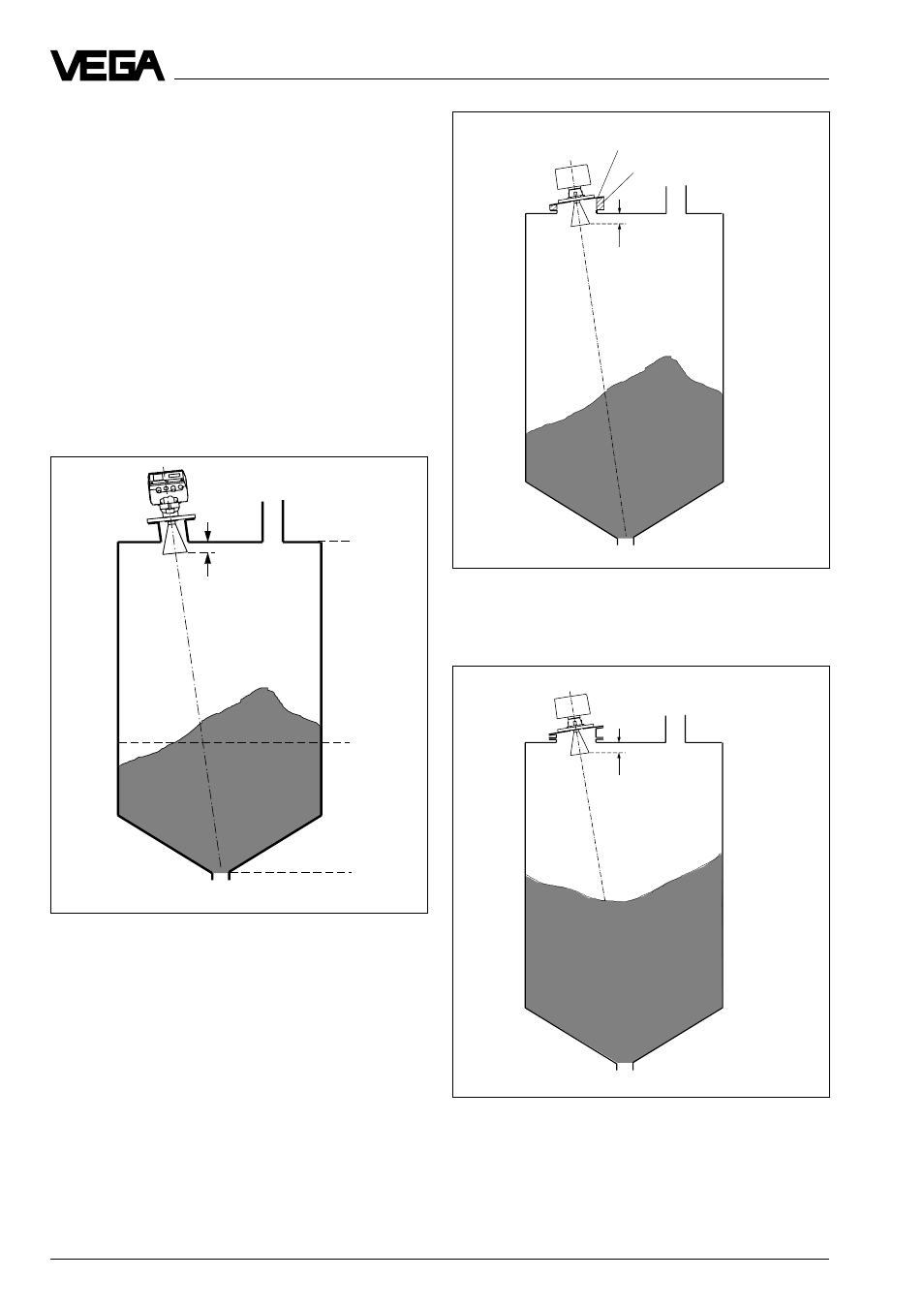

DIN – фланец установлен в соответствии с
углом наклона холма заполняемого сыпу-
чего материала
Клинообразный фланец с адаптерной
пластиной
Фланцевый трубчатый адаптер
> 10 mm
100 %
35 %
0 %
> 10 mm
Адаптерная плас-
тина
Клинообразный
фланец
> 10 mm
4.3 Измерение сыпучих материа-
лов
Как и у жидкостей, приборы монтируются
у сыпучих материалов в основном на ко-
ротких DIN – патрубках.
В отличие от измерения жидкостей, при
которых датчик размещается по возмож-
ности вертикально и, таким образом, пер-
пендикулярно к поверхности заполняемо-
го материала, у сыпучих материалов сле-
дует учитывать неровность поверхности
заполняемого материала. Оптимальные
измерения Вы осуществите, если также у
сыпучих материалов ось датчика направ-
лена перпендикулярно к поверхности сы-
пучих материалов.
Как альтернативу к косо приваренному
DIN – фланцу Вы можете использовать
большой DIN – фланец или конусообраз-
ный адаптер с фланцевой пластиной или
используйте фланцевый трубчатый адап-
тер. Обратите внимание, что из-за на-
клонного положения датчика следует вы-
бирать больший фланец, чем это нужно
для самой рупорной антенны.
