VEGAPULS 64 и 81
3 5

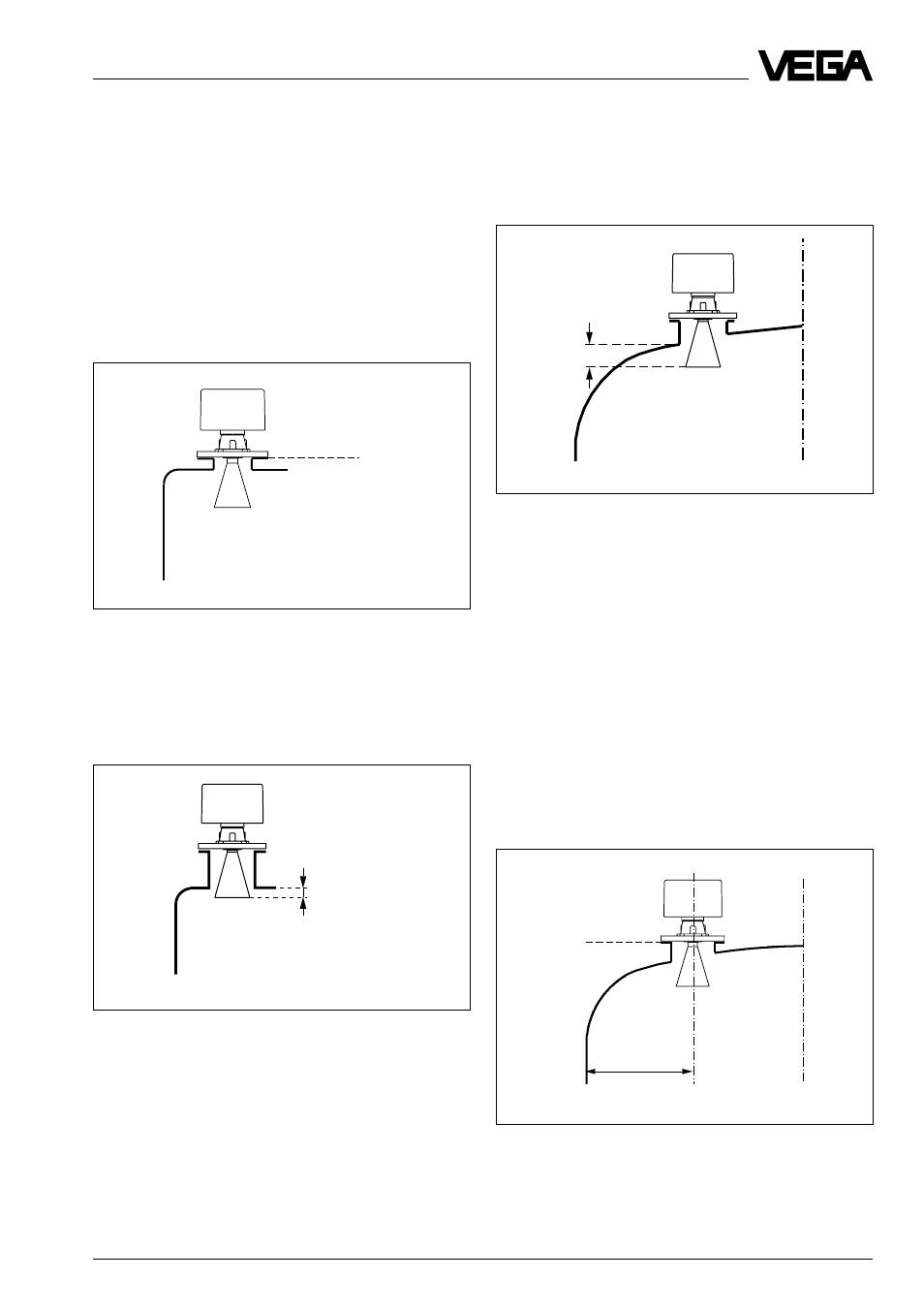

Монтаж и установка
Монтаж на коротком DIN - патрубке
Монтаж на длинном DIN - патрубке
Монтаж на выпуклой крыше резервуара
Монтаж на выпуклой поверхности резер-
вуара
Базовая плоскость
> 10 мм
> 10 мм
Базовая плоскость
1
/
2
радиуса ре-
зервуара
4.2 Измерение жидкостей
Рупорная антенна
Рупорная антенна на DIN - патрубке
В большинстве случаев монтаж радарного
датчика производится на коротком DIN -
патрубке. Базовой плоскостью для изме-
рения является нижняя сторона приборно-
го фланца. Антенна должна всегда высту-
пать из патрубка.
При более длинном DIN - патрубке обрати-
те внимание на то, чтобы рупорная антен-
на выступала минимум на 10 мм из опоры.
При монтаже на выпуклых крышах резер-
вуаров антенна должна также выступать
минимум на 10 мм от длинной стороны пат-
рубка.
Монтируйте прибор на круглой крыше ре-
зервуара не в середине крыши или близко
к стене резервуара, а примерно на удале-
нии
1
/
2
радиуса резервуара от середины
или от наружной стенки резервуара. Круг-
лые крыши резервуаров влияют на радар-
ные сигналы как параболическое зеркало.
Если радарный датчик находится в самом
центре этой параболической крыши ре-
зервуара, то он особенно сильно воспри-
нимает все ложные эхо - сигналы. Поэто-
му обратите внимание на монтаж вне этой
центральной точки, Вы избежите, таким
образом, усиленного параболой ложного
эхо - сигнала.
