VEGAPULS 64 и 81
7 7

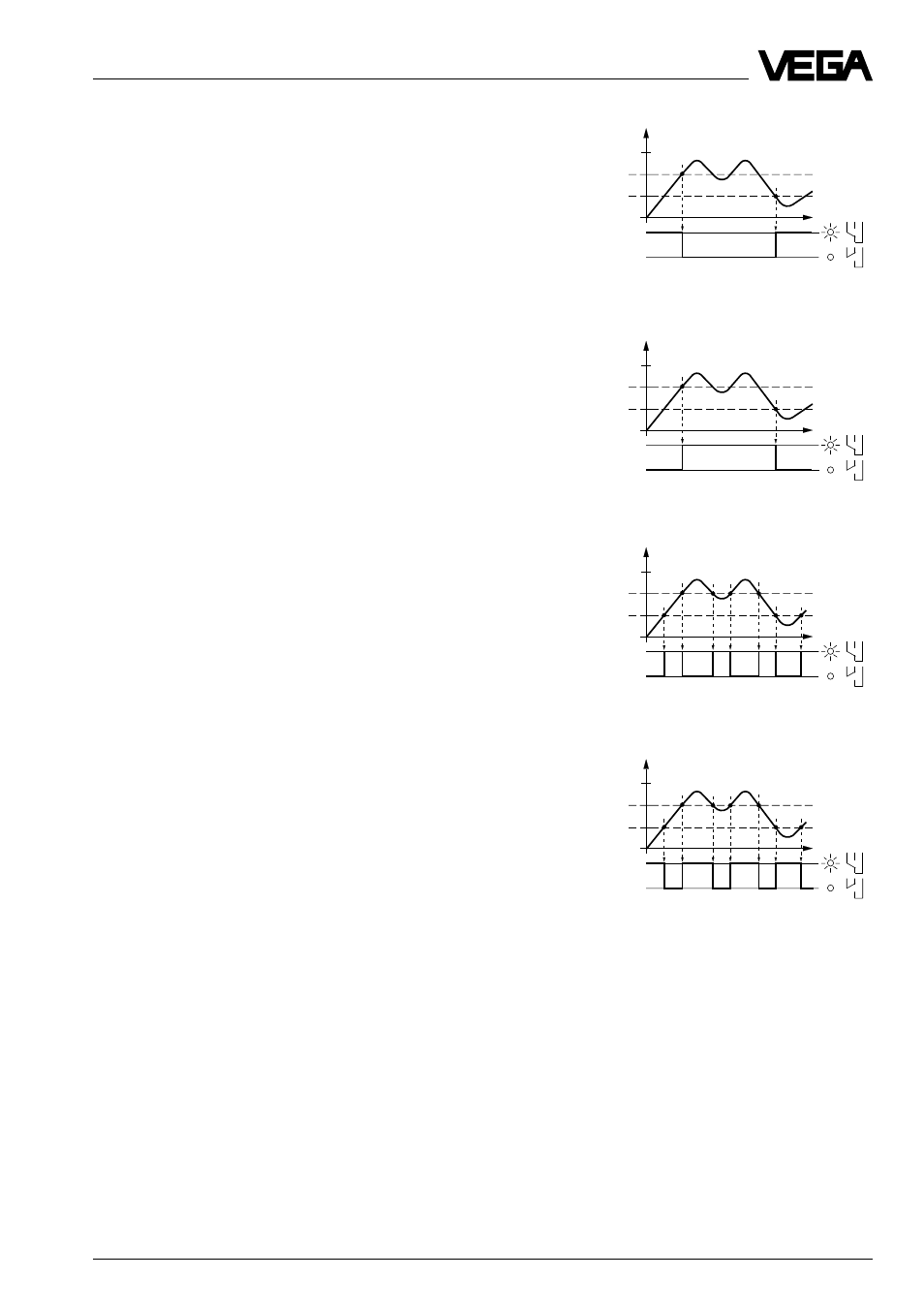

• Защита от перелива
Реле релейного выхода 1 обесточи-
вается на точке переключения
“High” (безопасная точка переклю-
чения)
• Защита от низкого уровня
Реле релейного выхода 1 обесточи-
вается на точке переключения
“Low” (безопасная точка переклю-
чения)
• Окно переключения включено
Внутри окошка переключения реле
релейного выхода 1 включено
• Окно переключения выключено
Внутри окна переключения реле ре-
лейного выхода 1 обесточено
Запуск в работу: Обзор меню устройства формирования сигнала
d b z
t
High
Low
Релейный вы-
ход
Измеряемая
величина
d b z
t
High
Low
Релейный вы-
ход
Измеряемая
величина
d b z
t
d b z
t
High
Low
Релейный вы-
ход
High
Low
Релейный вы-
ход
Измеряемая
величина
Измеряемая
величина
