VEGAPULS 64 и 81
Параметрирование TAG…
Выходы
Релейные выходы (1 или 2)
Type (B)
– – Тип :
(нажмите “OK” и выберите кнопками “+”
и “-“ требуемую релейную функцию
выкл.)
•

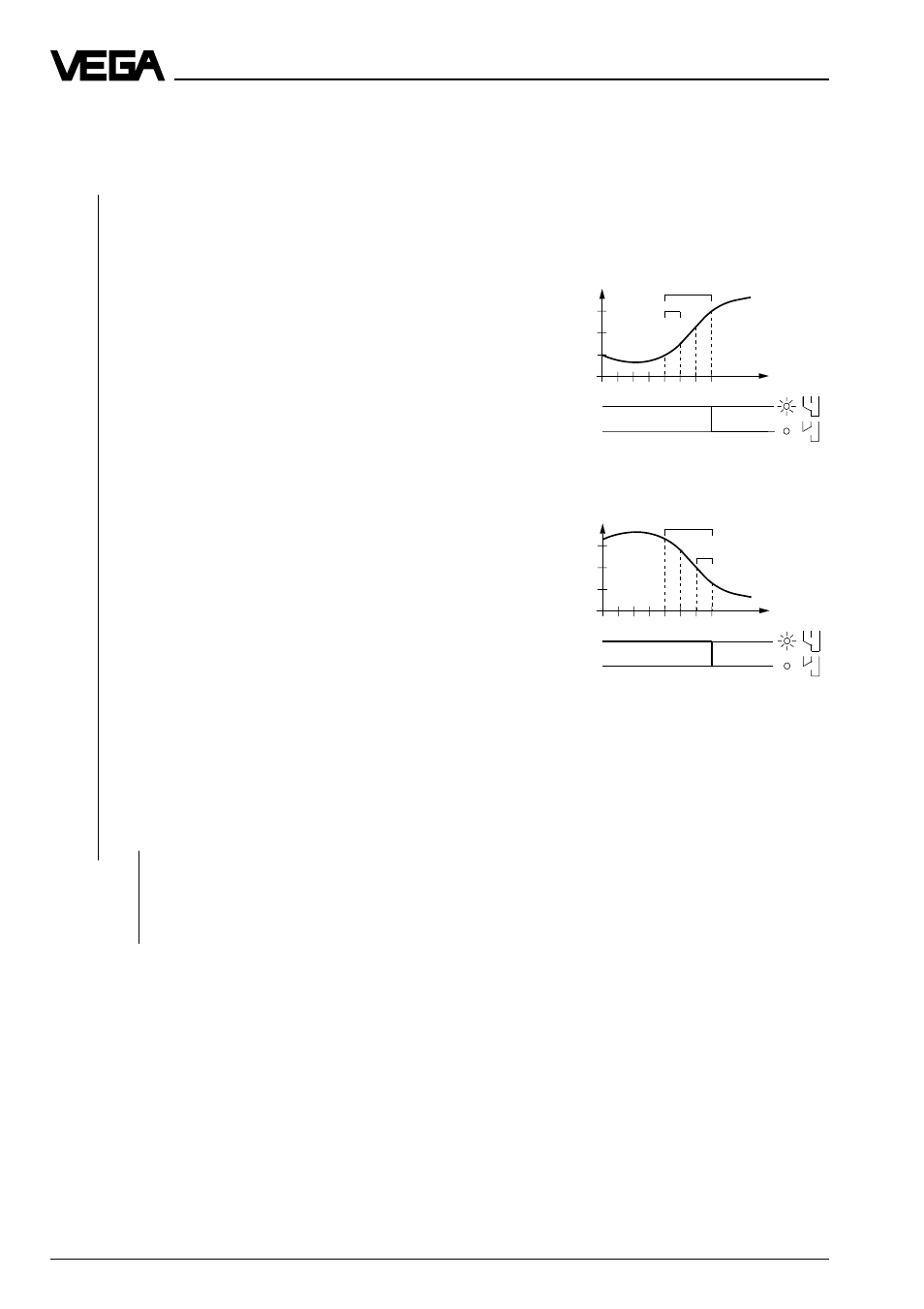

Тенденция повышения
Реле релейного выхода 1 обесточивает-
ся, если возрастающее среднее значе-
ние “t ges” превышает определенное ра-
нее % - ое значение.
•
Тенденция понижения
Такая же зависимость функций, но
при падающем среднем значении
– – Отклонение в %
2
Если изменение уровня заполнения превыша-
ет указанное здесь %-ое значение, то тен-
денция изменения улавливается. 0 … 110 %,
например, 2 % (изменения) на t ges.
– – Отклонение во времени
– – Интервал от-
счета в сек
60
Диапазон регулировки 0 … 999 сек
Пример: 60 сек соответствует 1 минуте
– – Количество
отсчетов
4
Диапазон регулировки 0 … 99 отсчетов
Пример: t ges = ta • n = 60 • 4 = 240 с = 4 мин.,
т.е. через каждые 4 мин образуется отклоне-
ние от среднего значения, и результат срав-
нивается с указанным отклонением в %,
здесь в примере 2 %.
Запуск в работу: Обзор меню устройства формирования сигнала
d b z
t
%
1
2
3
4
ta
t ges.
n = 4
Релейный выход
Ta = интервал отсчета
n = количество отсчетов
d b z
t
1
2
3
4
ta
t ges.
n = 4
%
Релейный выход
Ta = интервал отсчета
n = количество отсчетов
