1 0 VEGAPULS 64 и 81
Типы и варианты: Построение измерительных систем

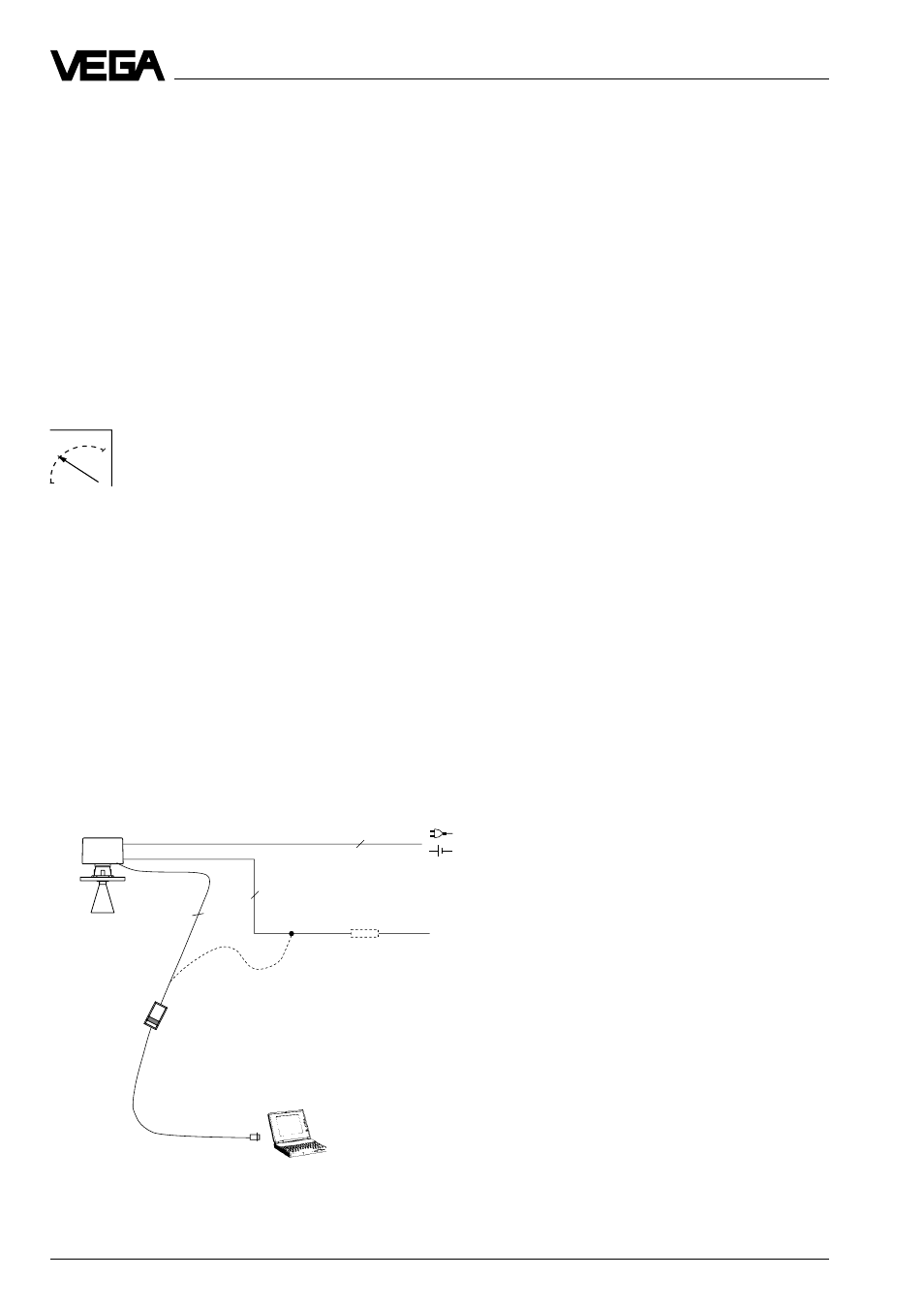

Измерительная система с датчиком VEGAPULS 64 (компактный при-
бор)
• Аналоговый нормированный токовый сигнал 0…20 мА как выходной сигнал. Для на-
стройки на сигнал датчика 0…20 мА накладывается цифровой сигнал регулировки.
• Настройка и параметрирование через ПЭВМ и программу регулировки VVO. Для регу-
лировки ПЭВМ подключается через адаптер VEGACONNECT к сигнальному проводу
0…20 мА.
• Как вариант внешняя цифровая/аналоговая индикация. Индикатор может монтиро-
ваться на расстоянии до 25 м от датчика.
• Допустимое максимальное сопротивление (общее сопротивление) сигнального выхода
0…20 мА составляет 500 Ом.
Если входные сопротивления систем формирования сигнала, подключенных к сигналь-
ному выходу 0…20 мА меньше чем 100 Ом, для продолжительной регулировки необходи-
мо подключить сопротивление более 100 Ом в сигнальный провод 0…20 мА.
Цифровой сигнал регулировки из-за слишком маленьких входных сопротивлений под-
ключенных систем формирования сигнала накоротко замыкается или так сильно ослаб-
ляется, что цифровая связь с ПЭВМ не может гарантироваться.
2
2
2
– +
Сигнальный вы-
ход 0…20 мА и на-
ложенный цифро-
вой сигнал регу-
лировки
Сопротивление
³ 100 Ом
VEGACONNECT
ПЭВМ с математическим
обеспечением для регу-
лировки VEGA Visual
Operating
VEGAPULS 64 FK со
встроенной обработ-
кой
2.3 Построение измерительных систем
Измерительная система состоит у датчиков с сигнальным выходом 0…20 мА (компакт-
ный прибор) только из одного датчика. У датчиков с цифровым сигнальным выходом из-
мерительная система состоит из датчика и устройства формирования сигнала VEGA-
MET или центра формирования сигнала VEGALOG.
На этой и последующих страницах Вы видите измерительные системы с датчиками, ко-
торые выдают ток 0…20 мА, пропорциональный уровню заполнения (компактные прибо-
ры) в виде выходного сигнала.
На следующих за тем страницах Вы видите измерительные системы с датчиками, кото-
рые выдают цифровой сигнал уровня заполнения на устройство формирования сигнала
VEGAMET и центр формирования сигнала VEGALOG. Устройство формирования сигнала
или центр формирования сигнала выдают от этих датчиков различные пропорциональ-
ные уровню заполнения выходные сигналы, такие как ток 0…20 мА, напряжение 0…10 В
или переключающие сигналы (реле).
