Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 99
99
Система выпуска газов
ВНИМАНИЕ!
Рабочая температура нейтрализатора и
деталей системы выпуска газов составляет 400-800 °С. Не
допускается эксплуатация автомобиля без защитных экранов
нейтрализатора. При движении автомобиля и на стоянке
следите, чтобы система выпуска не соприкасалась с легко
воспламеняющимися материалами (например, сухой травой).
Ïpîïóñê выпускаемых газов в соединениях с прокладками
не допускается и должен óñòpàíÿòüñÿ ïpè ïåpâîì появлении.
Ïpèêèïåâøèå гайки подтягивайте (см. приложение 2),

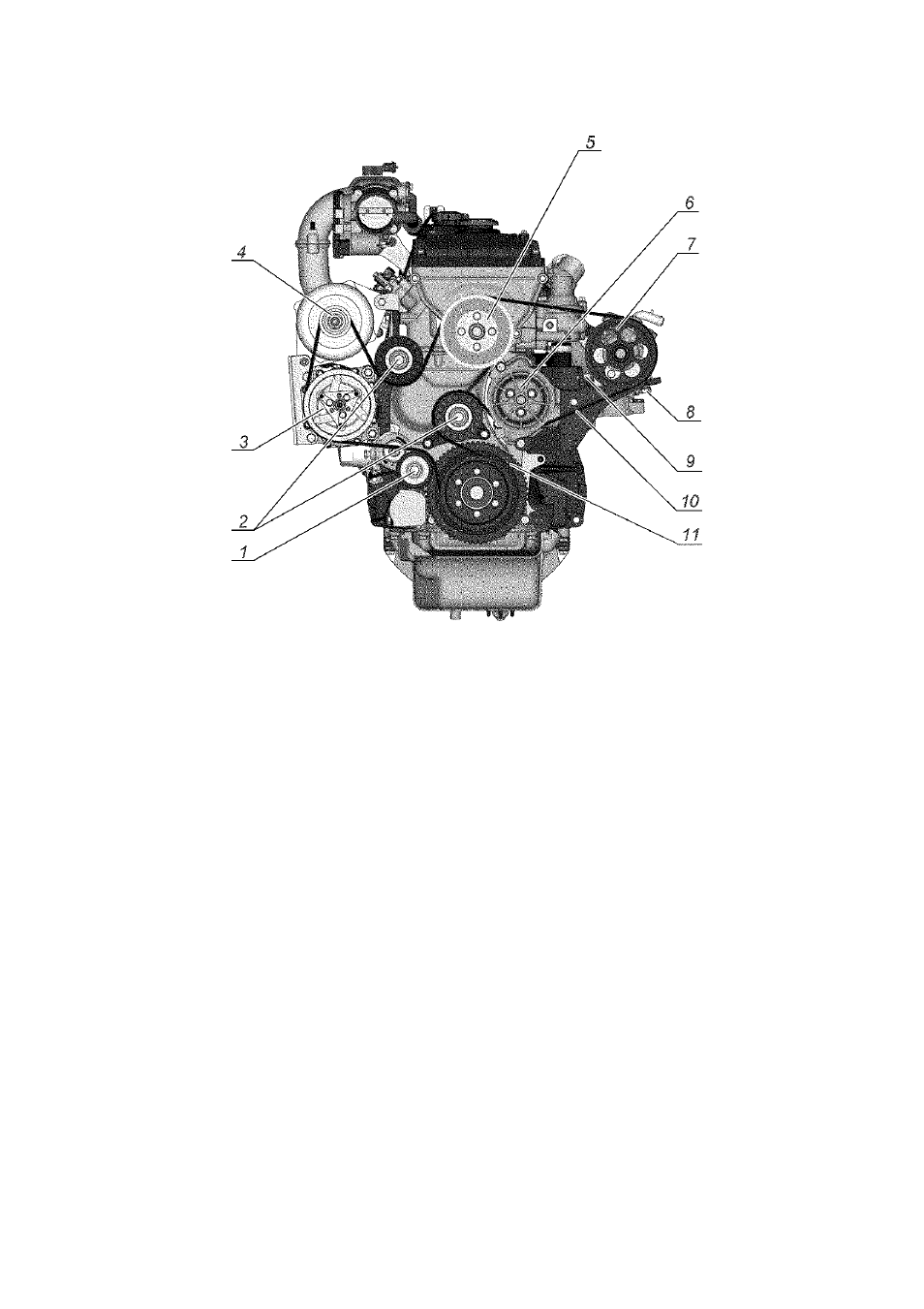

Рис. 9.7. Ремень привода агрегатов:
1 -автоматический механизм натяжения; 2 -вспомогательные
направляющие ролики; 3 -шкив компрессора кондиционера; 4 -шкив
генератора; 5 -шкив вентилятора; -6 шкив водяного насоса; 7 -шкив
насоса гидроусилителя рулевого управления; 8 -болт крепления насоса
гидроусилителя рулевого управления; 9 -регулировочный болт; 10 -
ремень; 11 -шкив-демпфер коленчатого вала;
