Инструкция по эксплуатации УАЗ Cargo УАЗ-23608-02
Страница 116
116
- замените ремень и произведите его натяжение, как
указано выше.
Натяжение ремня 3 (рис. 9.15) привода генератора, насоса
системы охлаждения и ТНВД обеспечивается автоматическим
механизмом натяжения 2. В процессе эксплуатации
автоматический механизм натяжения не требует обслуживания
и регулировки.
Система выпуска газов
ВНИМАНИЕ!
Рабочая температура нейтрализатора и
деталей системы выпуска газов составляет 400-600 °С. Не
допускается эксплуатация автомобиля без защитных экранов
нейтрализатора. При движении автомобиля и на стоянке
следите, чтобы система выпуска не соприкасалась с легко
воспламеняющимися материалами (например, сухой травой).
Ïpîïóñê выпускаемых газов в соединениях не допускается
и должен óñòpàíÿòüñÿ ïpè ïåpâîì появлении. Ïpèêèïåâøèå
гайки подтягивайте (см. приложение 2), ïpåäâàpèòåëüíî

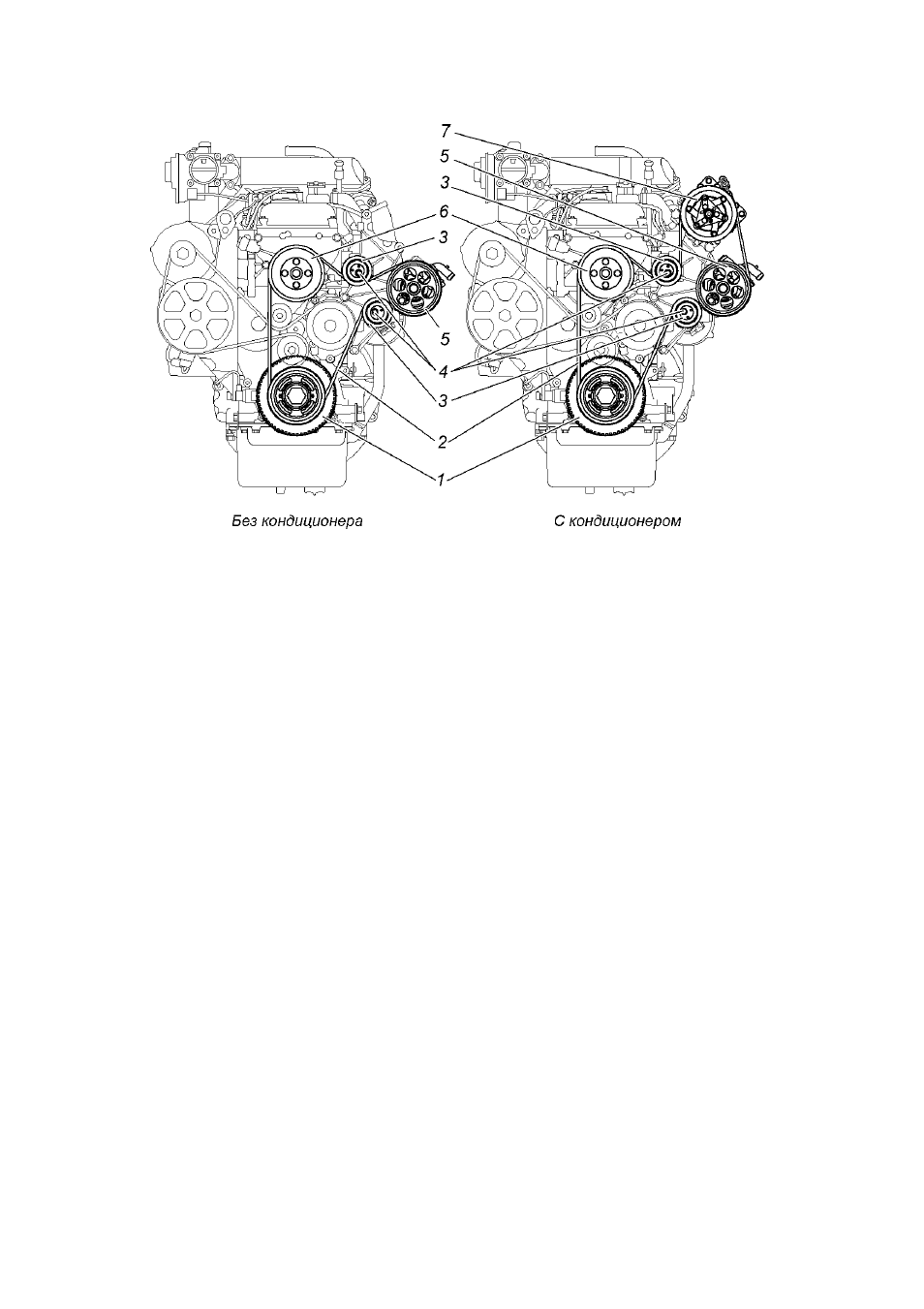

Рис. 9.14. Ремень привода вентилятора, насоса гидроусилителя
рулевого управления и компрессора кондиционера:
1 -шкив-демпфер коленчатого вала; 2 -ремень; 3 -натяжной ролик; 4 -
болт; 5 -шкив насоса гидроусилителя рулевого управления; 6 -шкив
вентилятора; 7 -шкив компрессора кондиционера
